Resorte de extensión RZ-130HI Acero inoxidable Ø 1,8 x 20 x 73 mm / 180°

Precios progresivos - Resorte de extensión RZ-130HI

Cantidad	Precio unidad [EUR]
1	6,7100 EUR
2	4,2300 EUR
3	3,0800 EUR
7	2,6300 EUR
17	1,3800 EUR
37	1,0500 EUR
75	0,8600 EUR
125	0,7979 EUR
175	0,7848 EUR
250	0,7607 EUR
350	0,7408 EUR
450	0,6532 EUR

Resorte de extensión Comprar

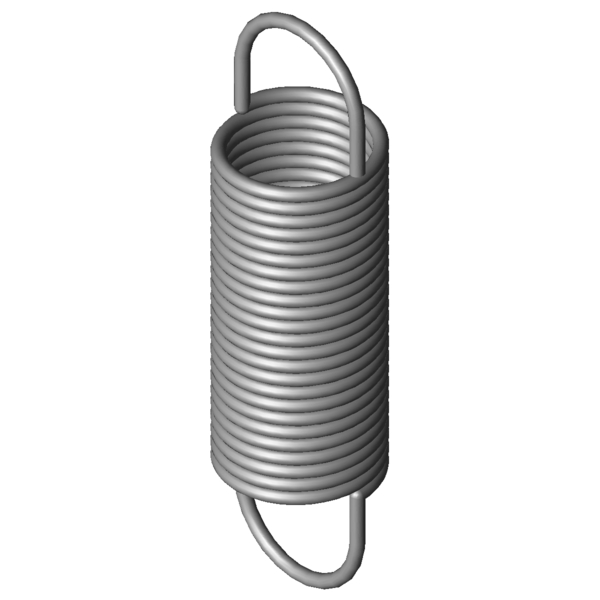

Imagen del producto Resorte de extensión RZ-130HI

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión RZ-130HI

Símbolo	Valor	Unidad	Descripción
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma del gancho
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle con carga
L2		mm	Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2		mm	Sección del muelle con carga
Posición del gancho	180	°	Posición del gancho (ángulo de torsión entre ambos ganchos)
d	1,8	mm	Diámetro del hilo
D		mm	Diámetro medio de la espira
De	20	mm	Diámetro exterior de la espira
Dh	23,2	mm	Diámetro mínimo del casquillo
L0	73	mm	Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk	45,9	mm	Longitud libre sin carga con precompresión
Ln	200,74	mm	Longitud máxima con carga estática
sn	127,74	mm	Recorrido máximo del muelle con carga estática
Fn	84,95	N	Fuerza máxima con carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidades	Número de espiras
Lh	13,55	mm	Distancia entre el borde interior del gancho y el cuerpo del muelle
R	0,622	N/mm	Índice de rigidez
F0	5,511	N	Fuerza precompresión interior
Fntol	5,39	N	(+/-) Tolerancia fuerza máxima estática
L0tol	1,8	mm	(+/-) Tolerancia longitud no comprimida
Detol	0,45	mm	(+/-) Tolerancia diámetro exterior espira
Oesttol	32	grados	Tolerancia posición del gancho
Gew	30,1998	g	Peso del artículo
PG	ZL	-	Grupo de precios para este artículo

dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión RZ-130HI Acero inoxidable Ø 1,8 x 20 x 73 mm / 180°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión RZ-130HI Acero inoxidable Ø 1,8 x 20 x 73 mm / 180°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión RZ-130HI Acero inoxidable Ø 1,8 x 20 x 73 mm / 180°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-130HI Acero inoxidable Ø 1,8 x 20 x 73 mm / 180°

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-130HI

Formulario de consulta Resorte de extensión RZ-130HI Acero inoxidable Ø 1,8 x 20 x 73 mm / 180°

Formulario de consulta Resorte de extensión RZ-130HI

Resortes de extensión similares para Resorte de extensión RZ-130HI Acero inoxidable Ø 1,8 x 20 x 73 mm / 180°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
RZ-130HI	1.4310	1,8	20	73	84,95	200,74	127,74	0,622	100,0 \| 100,0 \| 100,0 \| 100,0
Z-130HI	EN 10270-1	1,8	20	73	100,9	202,91	129,91	0,724	92,3 \| 100,0 \| 91,3 \| 85,6

Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
RZ-115F-13I	20	86,3	0,132	1.4310	44,2	405,4	319,1	51,4 \| 87,5 \| 46,0 \| 20,8
RZ-103I	17,2	70,8	0,144	1.4310	35,5	301,63	230,83	51,9 \| 84,1 \| 48,6 \| 23,1
RZ-115V-13I	20	90	0,173	1.4310	51,22	367,95	277,95	56,3 \| 88,1 \| 53,1 \| 27,7
RZ-115V-12I	20	79	0,209	1.4310	51,22	308,91	229,91	61,1 \| 91,9 \| 57,9 \| 33,5
RZ-115F-12I	20	65,3	0,213	1.4310	44,2	263,2	197,9	60,3 \| 89,1 \| 58,3 \| 33,6
RZ-117AI	21,6	85	0,214	1.4310	56,93	336,07	251,07	60,7 \| 89,1 \| 58,9 \| 34,1
RZ-115V-11I	20	70	0,254	1.4310	51,22	258,73	188,73	66,0 \| 93,1 \| 64,0 \| 40,8
RZ-117I	21,6	71	0,293	1.4310	56,93	254,62	183,62	69,3 \| 92,9 \| 68,3 \| 46,6
RZ-120I	17,6	64,6	0,571	1.4310	69,37	177,26	112,66	88,7 \| 88,5 \| 84,9 \| 92,6
RZ-130HI	20	73	0,622	1.4310	84,95	200,74	127,74	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-121HI	15,5	75,5	0,637	1.4310	78,31	189,25	113,75	91,6 \| 87,7 \| 90,6 \| 96,6
RZ-135AI	22	72,8	0,852	1.4310	103,4	185,61	112,81	83,8 \| 93,5 \| 85,2 \| 72,6
RZ-135I	22	70,8	0,897	1.4310	103,4	178,11	107,31	81,6 \| 92,6 \| 83,1 \| 69,0
RZ-130GI	20	56,8	0,983	1.4310	84,95	137,62	80,82	79,2 \| 92,6 \| 81,6 \| 63,3
RZ-147K-01I	20	90,9	1,275	1.4310	147,2	197,16	106,26	68,6 \| 87,4 \| 70,4 \| 48,0
RZ-147GI	24	68,8	1,276	1.4310	123,7	159,6	90,8	68,4 \| 86,5 \| 69,9 \| 48,8
RZ-137I	18,6	65	1,57	1.4310	121,3	136,86	71,86	64,4 \| 90,7 \| 63,1 \| 39,4
RZ-147K-21I	20	75,5	1,69	1.4310	147,2	155,7	80,2	63,1 \| 92,8 \| 60,2 \| 36,2
RZ-140I	18	64,4	1,753	1.4310	125,1	130,42	66,02	61,4 \| 89,4 \| 59,8 \| 35,1
RZ-156HI	20	91	2,501	1.4310	207,8	167,71	76,71	53,0 \| 84,1 \| 50,5 \| 24,5
RZ-156GI	20	86	2,714	1.4310	207,8	156,7	70,7	52,1 \| 85,6 \| 48,1 \| 22,6
RZ-158I	18,5	86,6	3,406	1.4310	223,4	146,91	60,31	47,8 \| 82,9 \| 42,6 \| 18,0
RZ-147NI	15	74,2	3,989	1.4310	192,2	118,22	44,02	46,5 \| 85,1 \| 39,3 \| 15,2
RZ-156FI	20	63,5	4,398	1.4310	207,8	107,12	43,62	45,9 \| 86,3 \| 37,5 \| 14,0
RZ-157AI	18,5	62	5,755	1.4310	223,4	97,69	35,69	42,3 \| 83,1 \| 33,0 \| 10,6

Número de resortes metálicos similares: 24

Número de arancel aduanero: 73202085; Resorte de extensión RZ-130HI

País de origen: DE, German; Resorte de extensión RZ-130HI
