Resorte de extensión RZ-115V-12I Acero inoxidable Ø 1,5 x 20 x 79 mm / 180°

Precios progresivos - Resorte de extensión RZ-115V-12I

Cantidad	Precio unidad [EUR]
1	6,5600 EUR
2	4,1300 EUR
3	2,9300 EUR
7	2,5000 EUR
17	1,2300 EUR
37	0,9300 EUR
75	0,7600 EUR
125	0,7108 EUR
175	0,6967 EUR
250	0,6533 EUR
350	0,6276 EUR
450	0,5960 EUR

Resorte de extensión Comprar

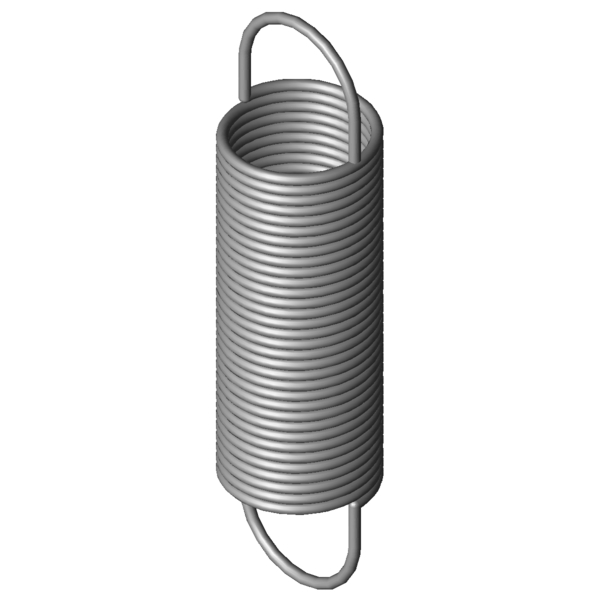

Imagen del producto Resorte de extensión RZ-115V-12I

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión RZ-115V-12I

Símbolo	Valor	Unidad	Descripción
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma del gancho
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle con carga
L2		mm	Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2		mm	Sección del muelle con carga
Posición del gancho	180	°	Posición del gancho (ángulo de torsión entre ambos ganchos)
d	1,5	mm	Diámetro del hilo
D		mm	Diámetro medio de la espira
De	20	mm	Diámetro exterior de la espira
Dh	22,7	mm	Diámetro mínimo del casquillo
L0	79	mm	Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk	51,75	mm	Longitud libre sin carga con precompresión
Ln	308,91	mm	Longitud máxima con carga estática
sn	229,91	mm	Recorrido máximo del muelle con carga estática
Fn	51,22	N	Fuerza máxima con carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidades	Número de espiras
Lh	13,62	mm	Distancia entre el borde interior del gancho y el cuerpo del muelle
R	0,209	N/mm	Índice de rigidez
F0	3,211	N	Fuerza precompresión interior
Fntol	3,29	N	(+/-) Tolerancia fuerza máxima estática
L0tol	1,8	mm	(+/-) Tolerancia longitud no comprimida
Detol	0,45	mm	(+/-) Tolerancia diámetro exterior espira
Oesttol	43	grados	Tolerancia posición del gancho
Gew	28,6267	g	Peso del artículo
PG	ZK	-	Grupo de precios para este artículo

dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión RZ-115V-12I Acero inoxidable Ø 1,5 x 20 x 79 mm / 180°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión RZ-115V-12I Acero inoxidable Ø 1,5 x 20 x 79 mm / 180°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión RZ-115V-12I Acero inoxidable Ø 1,5 x 20 x 79 mm / 180°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-115V-12I Acero inoxidable Ø 1,5 x 20 x 79 mm / 180°

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-115V-12I

Formulario de consulta Resorte de extensión RZ-115V-12I Acero inoxidable Ø 1,5 x 20 x 79 mm / 180°

Formulario de consulta Resorte de extensión RZ-115V-12I

Resortes de extensión similares para Resorte de extensión RZ-115V-12I Acero inoxidable Ø 1,5 x 20 x 79 mm / 180°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
RZ-115V-12I	1.4310	1,5	20	79	51,22	308,91	229,91	0,209	100,0 \| 100,0 \| 100,0 \| 100,0
Z-115V-12I	EN 10270-1	1,5	20	79	60,54	311,57	232,57	0,243	92,4 \| 100,0 \| 91,7 \| 85,6

Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
RZ-115F-13I	20	86,3	0,132	1.4310	44,2	405,4	319,1	78,8 \| 95,0 \| 79,2 \| 62,2
RZ-103I	17,2	70,8	0,144	1.4310	35,5	301,63	230,83	79,9 \| 86,3 \| 84,5 \| 69,0
RZ-115V-14I	20	99	0,15	1.4310	51,22	418,1	319,1	83,8 \| 93,3 \| 86,0 \| 72,0
RZ-115V-13I	20	90	0,173	1.4310	51,22	367,95	277,95	90,0 \| 95,9 \| 91,4 \| 82,7
RZ-115V-12I	20	79	0,209	1.4310	51,22	308,91	229,91	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-115F-12I	20	65,3	0,213	1.4310	44,2	263,2	197,9	92,6 \| 92,0 \| 86,2 \| 99,7
RZ-117AI	21,6	85	0,214	1.4310	56,93	336,07	251,07	94,0 \| 93,1 \| 90,8 \| 98,3
RZ-115V-11I	20	70	0,254	1.4310	51,22	258,73	188,73	89,8 \| 96,2 \| 91,0 \| 82,1
RZ-117I	21,6	71	0,293	1.4310	56,93	254,62	183,62	82,9 \| 92,1 \| 84,9 \| 71,9
RZ-130E-12I	24	80,3	0,343	1.4310	73,5	284	203,7	76,4 \| 88,3 \| 79,1 \| 61,7
RZ-121I	17,6	88,6	0,354	1.4310	69,37	270,24	181,64	75,0 \| 90,3 \| 76,4 \| 58,3
RZ-130JI	20	100	0,386	1.4310	84,95	305,95	205,95	72,1 \| 87,4 \| 74,9 \| 54,0
RZ-130HI	20	73	0,622	1.4310	84,95	200,74	127,74	61,1 \| 91,9 \| 57,9 \| 33,5
RZ-121HI	15,5	75,5	0,637	1.4310	78,31	189,25	113,75	59,6 \| 88,9 \| 57,4 \| 32,4
RZ-135AI	22	72,8	0,852	1.4310	103,4	185,61	112,81	53,2 \| 86,0 \| 49,3 \| 24,3
RZ-137AI	18,6	95	0,887	1.4310	121,3	222,1	127,1	51,9 \| 83,7 \| 48,8 \| 23,3
RZ-135I	22	70,8	0,897	1.4310	103,4	178,11	107,31	52,1 \| 85,2 \| 48,1 \| 23,1
RZ-130K-03I	16	84,6	0,93	1.4310	105	189,06	104,46	51,6 \| 85,6 \| 47,1 \| 22,2
RZ-140AI	18	87,4	1,085	1.4310	125,1	194,05	106,65	49,3 \| 85,1 \| 43,7 \| 19,0
RZ-147K-01I	20	90,9	1,275	1.4310	147,2	197,16	106,26	47,2 \| 85,0 \| 40,5 \| 16,1

Número de resortes metálicos similares: 19

Número de arancel aduanero: 73202085; Resorte de extensión RZ-115V-12I

País de origen: DE, German; Resorte de extensión RZ-115V-12I
