Resorte de extensión RZ-135AI Acero inoxidable Ø 2 x 22 x 72,8 mm / 180°

Precios progresivos - Resorte de extensión RZ-135AI

Cantidad	Precio unidad [EUR]
1	7,0400 EUR
2	4,4400 EUR
3	3,4600 EUR
7	2,9500 EUR
17	1,5300 EUR
37	1,2300 EUR
75	1,0500 EUR
125	0,9748 EUR
175	0,9607 EUR
250	0,9427 EUR
350	0,8977 EUR
450	0,8721 EUR

Resorte de extensión Comprar

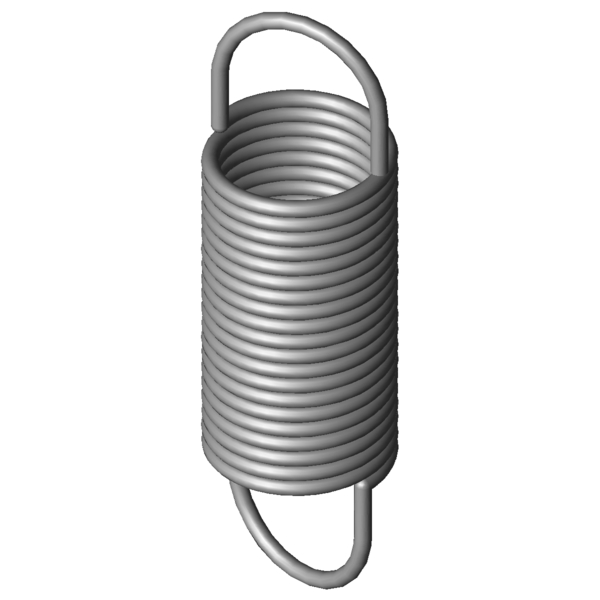

Imagen del producto Resorte de extensión RZ-135AI

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión RZ-135AI

Símbolo	Valor	Unidad	Descripción
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma del gancho
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle con carga
L2		mm	Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2		mm	Sección del muelle con carga
Posición del gancho	180	°	Posición del gancho (ángulo de torsión entre ambos ganchos)
d	2	mm	Diámetro del hilo
D		mm	Diámetro medio de la espira
De	22	mm	Diámetro exterior de la espira
Dh	25,5	mm	Diámetro mínimo del casquillo
L0	72,8	mm	Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk	43,1	mm	Longitud libre sin carga con precompresión
Ln	185,61	mm	Longitud máxima con carga estática
sn	112,81	mm	Recorrido máximo del muelle con carga estática
Fn	103,4	N	Fuerza máxima con carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidades	Número de espiras
Lh	14,9	mm	Distancia entre el borde interior del gancho y el cuerpo del muelle
R	0,852	N/mm	Índice de rigidez
F0	7,101	N	Fuerza precompresión interior
Fntol	6,74	N	(+/-) Tolerancia fuerza máxima estática
L0tol	1,8	mm	(+/-) Tolerancia longitud no comprimida
Detol	0,45	mm	(+/-) Tolerancia diámetro exterior espira
Oesttol	29	grados	Tolerancia posición del gancho
Gew	34,8059	g	Peso del artículo
PG	ZN	-	Grupo de precios para este artículo

dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión RZ-135AI Acero inoxidable Ø 2 x 22 x 72,8 mm / 180°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión RZ-135AI Acero inoxidable Ø 2 x 22 x 72,8 mm / 180°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión RZ-135AI Acero inoxidable Ø 2 x 22 x 72,8 mm / 180°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-135AI Acero inoxidable Ø 2 x 22 x 72,8 mm / 180°

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-135AI

Formulario de consulta Resorte de extensión RZ-135AI Acero inoxidable Ø 2 x 22 x 72,8 mm / 180°

Formulario de consulta Resorte de extensión RZ-135AI

Resortes de extensión similares para Resorte de extensión RZ-135AI Acero inoxidable Ø 2 x 22 x 72,8 mm / 180°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
RZ-135AI	1.4310	2	22	72,8	103,4	185,61	112,81	0,852	71,1 \| 92,7 \| 70,7 \| 49,9
Z-135AI	EN 10270-1	2	22	72,8	123,3	187,96	115,16	0,994	92,2 \| 100,0 \| 90,9 \| 85,6

Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
RZ-115F-13I	20	86,3	0,132	1.4310	44,2	405,4	319,1	46,0 \| 81,5 \| 40,4 \| 16,1
RZ-103I	17,2	70,8	0,144	1.4310	35,5	301,63	230,83	45,9 \| 79,3 \| 41,6 \| 16,8
RZ-115V-12I	20	79	0,209	1.4310	51,22	308,91	229,91	52,7 \| 80,2 \| 51,9 \| 25,8
RZ-115F-12I	20	65,3	0,213	1.4310	44,2	263,2	197,9	43,6 \| 83,4 \| 35,3 \| 12,2
RZ-117AI	21,6	85	0,214	1.4310	56,93	336,07	251,07	44,1 \| 84,7 \| 35,3 \| 12,4
RZ-115V-11I	20	70	0,254	1.4310	51,22	258,73	188,73	46,8 \| 87,0 \| 38,6 \| 14,8
RZ-117I	21,6	71	0,293	1.4310	56,93	254,62	183,62	48,2 \| 86,5 \| 41,2 \| 16,9
RZ-130E-12I	24	80,3	0,343	1.4310	73,5	284	203,7	50,2 \| 86,4 \| 44,7 \| 19,7
RZ-130E-11I	24	64,2	0,542	1.4310	73,5	193,1	128,9	75,2 \| 84,8 \| 74,6 \| 66,2
RZ-130HI	20	73	0,622	1.4310	84,95	200,74	127,74	63,1 \| 92,8 \| 60,2 \| 36,2
RZ-135AI	22	72,8	0,852	1.4310	103,4	185,61	112,81	71,1 \| 92,7 \| 70,7 \| 49,9
RZ-135I	22	70,8	0,897	1.4310	103,4	178,11	107,31	72,3 \| 91,9 \| 72,5 \| 52,5
RZ-147GI	24	68,8	1,276	1.4310	123,7	159,6	90,8	79,1 \| 92,6 \| 81,6 \| 63,3
RZ-134I	22	54,8	1,522	1.4310	103,4	118,09	63,29	75,3 \| 91,8 \| 78,1 \| 56,1
RZ-137I	18,6	65	1,57	1.4310	121,3	136,86	71,86	89,3 \| 90,0 \| 86,0 \| 92,0
RZ-147K-21I	20	75,5	1,69	1.4310	147,2	155,7	80,2	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-155I	22,5	93	1,744	1.4310	186,1	191,71	98,71	68,6 \| 92,3 \| 67,6 \| 45,7
RZ-151AI	27,5	71	1,75	1.4310	153,7	152,59	81,59	68,1 \| 85,8 \| 69,8 \| 48,7
RZ-140I	18	64,4	1,753	1.4310	125,1	130,42	66,02	89,8 \| 88,7 \| 83,7 \| 96,9
RZ-156GI	20	86	2,714	1.4310	207,8	156,7	70,7	78,0 \| 91,9 \| 79,5 \| 62,4
RZ-154I	22,5	60,5	3,715	1.4310	186,1	106,83	46,33	52,7 \| 87,0 \| 48,3 \| 22,8
RZ-156FI	20	63,5	4,398	1.4310	207,8	107,12	43,62	63,9 \| 90,7 \| 62,6 \| 38,5
RZ-162K-20I	25	65	4,682	1.4310	229,9	110,4	45,4	47,9 \| 82,9 \| 42,6 \| 18,1
RZ-157AI	18,5	62	5,755	1.4310	223,4	97,69	35,69	57,4 \| 87,5 \| 55,2 \| 29,3
RZ-162U-28I	24	69	6,122	1.4310	287,9	112,4	43,4	44,4 \| 83,7 \| 36,6 \| 13,0
RZ-162MI	20	70,6	6,819	1.4310	282,9	108,87	38,27	55,1 \| 90,7 \| 49,9 \| 24,8

Número de resortes metálicos similares: 25

Número de arancel aduanero: 73202085; Resorte de extensión RZ-135AI

País de origen: DE, German; Resorte de extensión RZ-135AI
