Resorte de extensión RZ-134I Acero inoxidable Ø 2 x 22 x 54,8 mm / 180°

Precios progresivos - Resorte de extensión RZ-134I

Cantidad	Precio unidad [EUR]
1	6,7100 EUR
2	4,2300 EUR
3	3,0800 EUR
7	2,6300 EUR
17	1,3800 EUR
37	1,0500 EUR
75	0,8600 EUR
125	0,7979 EUR
175	0,7848 EUR
250	0,7607 EUR
350	0,7408 EUR
450	0,6532 EUR

Resorte de extensión Comprar

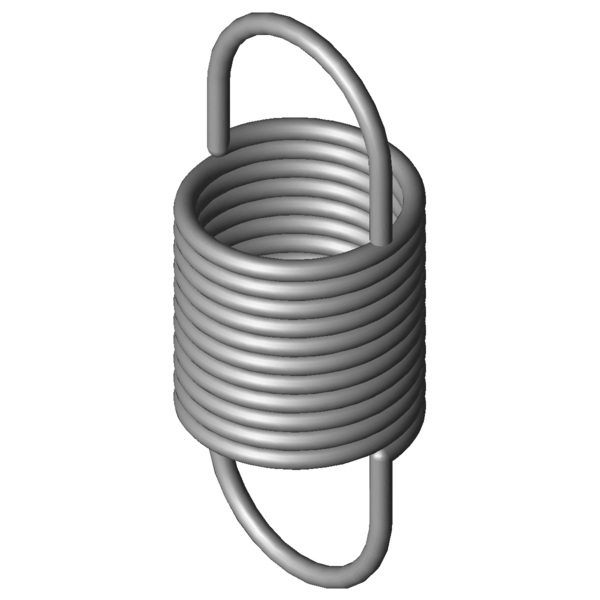

Imagen del producto Resorte de extensión RZ-134I

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión RZ-134I

Símbolo	Valor	Unidad	Descripción
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma del gancho
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle con carga
L2		mm	Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2		mm	Sección del muelle con carga
Posición del gancho	180	°	Posición del gancho (ángulo de torsión entre ambos ganchos)
d	2	mm	Diámetro del hilo
D		mm	Diámetro medio de la espira
De	22	mm	Diámetro exterior de la espira
Dh	25,5	mm	Diámetro mínimo del casquillo
L0	54,8	mm	Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk	25	mm	Longitud libre sin carga con precompresión
Ln	118,09	mm	Longitud máxima con carga estática
sn	63,29	mm	Recorrido máximo del muelle con carga estática
Fn	103,4	N	Fuerza máxima con carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidades	Número de espiras
Lh	14,9	mm	Distancia entre el borde interior del gancho y el cuerpo del muelle
R	1,522	N/mm	Índice de rigidez
F0	7,101	N	Fuerza precompresión interior
Fntol	7,84	N	(+/-) Tolerancia fuerza máxima estática
L0tol	1,3	mm	(+/-) Tolerancia longitud no comprimida
Detol	0,45	mm	(+/-) Tolerancia diámetro exterior espira
Oesttol	22	grados	Tolerancia posición del gancho
Gew	20,6806	g	Peso del artículo
PG	ZL	-	Grupo de precios para este artículo

dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión RZ-134I Acero inoxidable Ø 2 x 22 x 54,8 mm / 180°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión RZ-134I Acero inoxidable Ø 2 x 22 x 54,8 mm / 180°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión RZ-134I Acero inoxidable Ø 2 x 22 x 54,8 mm / 180°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-134I Acero inoxidable Ø 2 x 22 x 54,8 mm / 180°

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-134I

Formulario de consulta Resorte de extensión RZ-134I Acero inoxidable Ø 2 x 22 x 54,8 mm / 180°

Formulario de consulta Resorte de extensión RZ-134I

Resortes de extensión similares para Resorte de extensión RZ-134I Acero inoxidable Ø 2 x 22 x 54,8 mm / 180°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
RZ-134I	1.4310	2	22	54,8	103,4	118,09	63,29	1,522	59,8 \| 85,7 \| 59,3 \| 34,3
Z-134I	EN 10270-1	2	22	54,8	123,3	119,4	64,6	1,772	92,2 \| 100,0 \| 90,9 \| 85,6

Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
RZ-115F-12I	20	65,3	0,213	1.4310	44,2	263,2	197,9	52,0 \| 84,4 \| 48,5 \| 23,2
RZ-102I	17,2	56,1	0,215	1.4310	35,5	211,04	154,94	43,9 \| 80,4 \| 37,8 \| 13,6
RZ-117I	21,6	71	0,293	1.4310	56,93	254,62	183,62	60,5 \| 92,6 \| 56,7 \| 32,2
RZ-115F-11I	20	53	0,337	1.4310	44,2	178,2	125,2	49,8 \| 81,5 \| 46,9 \| 20,9
RZ-115V-10I	20	48,9	0,518	1.4310	51,22	141,55	92,65	42,2 \| 79,0 \| 35,9 \| 11,6
RZ-130E-11I	24	64,2	0,542	1.4310	73,5	193,1	128,9	75,7 \| 90,8 \| 77,2 \| 59,2
RZ-115F-10I	20	44	0,55	1.4310	44,2	120,75	76,75	59,4 \| 80,4 \| 62,6 \| 35,2
RZ-116I	21,6	50,2	0,623	1.4310	56,93	136,39	86,19	64,9 \| 89,9 \| 64,2 \| 40,4
RZ-135AI	22	72,8	0,852	1.4310	103,4	185,61	112,81	97,3 \| 99,1 \| 97,6 \| 95,1
RZ-130E-10I	24	53,5	0,884	1.4310	73,5	132,5	79	75,2 \| 93,1 \| 75,6 \| 56,9
RZ-135I	22	70,8	0,897	1.4310	103,4	178,11	107,31	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-130GI	20	56,8	0,983	1.4310	84,95	137,62	80,82	85,8 \| 87,0 \| 78,7 \| 91,7
RZ-134I	22	54,8	1,522	1.4310	103,4	118,09	63,29	77,0 \| 92,5 \| 79,5 \| 59,0
RZ-130FI	20	46	1,604	1.4310	84,95	95,53	49,53	87,9 \| 88,3 \| 80,2 \| 95,3
RZ-147FI	24	55,6	2,083	1.4310	123,7	111,25	55,65	84,3 \| 93,7 \| 85,8 \| 73,5
RZ-136E-10I	18,6	49	2,661	1.4310	121,3	91,4	42,4	76,8 \| 91,8 \| 79,5 \| 59,0
RZ-139I	18	48,4	2,972	1.4310	125,1	87,33	38,93	72,8 \| 90,4 \| 75,6 \| 52,5
RZ-141FI	16	53	3,292	1.4310	139,7	91,94	38,94	67,7 \| 89,8 \| 67,8 \| 45,5
RZ-147K-20I	20	51,5	3,461	1.4310	147,2	90,7	39,2	83,0 \| 89,7 \| 80,4 \| 78,8
RZ-154I	22,5	60,5	3,715	1.4310	186,1	106,83	46,33	90,3 \| 94,7 \| 91,9 \| 84,3
RZ-156FI	20	63,5	4,398	1.4310	207,8	107,12	43,62	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162K-20I	25	65	4,682	1.4310	229,9	110,4	45,4	48,8 \| 83,7 \| 43,6 \| 19,0
RZ-157AI	18,5	62	5,755	1.4310	223,4	97,69	35,69	86,7 \| 96,7 \| 87,4 \| 76,1
RZ-147MI	15	54,4	6,306	1.4310	192,2	82,25	27,85	52,9 \| 86,1 \| 48,9 \| 23,7
RZ-156E-10I	20	51	6,713	1.4310	207,8	79,6	28,6	80,6 \| 93,4 \| 82,8 \| 65,6
RZ-157I	18,5	54,1	7,256	1.4310	223,4	82,41	28,31	77,3 \| 92,6 \| 79,0 \| 60,4
RZ-172I	23,2	68,4	9,973	1.4310	356,7	101,73	33,33	65,9 \| 85,7 \| 67,3 \| 44,5
RZ-162LI	20	53,8	11,126	1.4310	282,9	77,26	23,46	64,8 \| 91,3 \| 63,6 \| 39,5

Número de resortes metálicos similares: 27
