Resorte de extensión RZ-130E-13X Acero inoxidable Ø 1,8 x 24 x 107,5 mm / 270°

Precios progresivos - Resorte de extensión RZ-130E-13X

Cantidad	Precio unidad [EUR]
1	6,7100 EUR
2	4,2300 EUR
3	3,0800 EUR
7	2,6300 EUR
17	1,3800 EUR
37	1,0500 EUR
75	0,8600 EUR
125	0,7979 EUR
175	0,7848 EUR
250	0,7607 EUR
350	0,7408 EUR
450	0,6532 EUR

Resorte de extensión Comprar

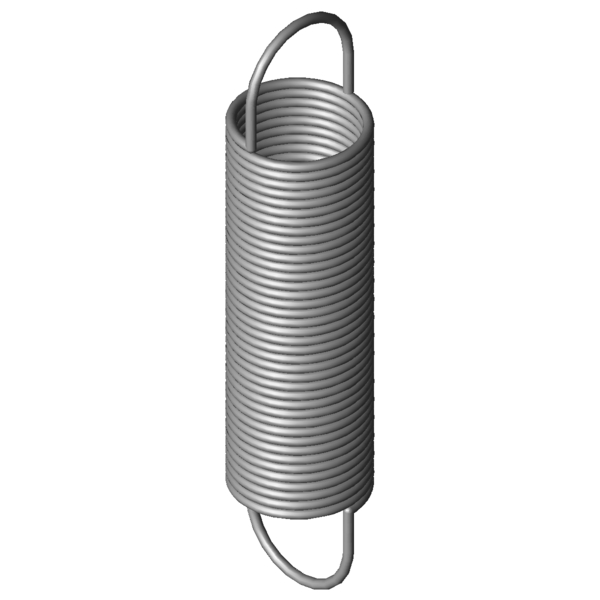

Imagen del producto Resorte de extensión RZ-130E-13X

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión RZ-130E-13X

Símbolo	Valor	Unidad	Descripción
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma del gancho
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle con carga
L2		mm	Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2		mm	Sección del muelle con carga
Posición del gancho	270	°	Posición del gancho (ángulo de torsión entre ambos ganchos)
d	1,8	mm	Diámetro del hilo
D		mm	Diámetro medio de la espira
De	24	mm	Diámetro exterior de la espira
Dh	27	mm	Diámetro mínimo del casquillo
L0	107,5	mm	Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk	73,35	mm	Longitud libre sin carga con precompresión
Ln	438	mm	Longitud máxima con carga estática
sn	330,5	mm	Recorrido máximo del muelle con carga estática
Fn	73,5	N	Fuerza máxima con carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidades	Número de espiras
Lh	17,08	mm	Distancia entre el borde interior del gancho y el cuerpo del muelle
R	0,211	N/mm	Índice de rigidez
F0	3,7	N	Fuerza precompresión interior
Fntol	4,5	N	(+/-) Tolerancia fuerza máxima estática
L0tol	2,4	mm	(+/-) Tolerancia longitud no comprimida
Detol	0,45	mm	(+/-) Tolerancia diámetro exterior espira
Oesttol	46	grados	Tolerancia posición del gancho
Gew	58,2377	g	Peso del artículo
PG	ZL	-	Grupo de precios para este artículo

dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión RZ-130E-13X Acero inoxidable Ø 1,8 x 24 x 107,5 mm / 270°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión RZ-130E-13X Acero inoxidable Ø 1,8 x 24 x 107,5 mm / 270°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión RZ-130E-13X Acero inoxidable Ø 1,8 x 24 x 107,5 mm / 270°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-130E-13X Acero inoxidable Ø 1,8 x 24 x 107,5 mm / 270°

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-130E-13X

Formulario de consulta Resorte de extensión RZ-130E-13X Acero inoxidable Ø 1,8 x 24 x 107,5 mm / 270°

Formulario de consulta Resorte de extensión RZ-130E-13X

Resortes de extensión similares para Resorte de extensión RZ-130E-13X Acero inoxidable Ø 1,8 x 24 x 107,5 mm / 270°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
RZ-130E-13X	1.4310	1,8	24	107,5	73,5	438	330,5	0,211	76,8 \| 88,4 \| 79,6 \| 62,4
Z-130E-13X	EN 10270-1	1,8	24	107,5	84,2	434,05	326,55	0,246	93,1 \| 100,0 \| 93,0 \| 86,2

Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
RZ-115F-14X	20	114,5	0,087	1.4310	44,2	597,2	482,7	81,2 \| 96,2 \| 81,4 \| 65,9
RZ-115V-15X	20	109	0,13	1.4310	51,22	477,89	368,89	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-118AX	21,6	117	0,133	1.4310	56,93	519,83	402,83	94,1 \| 93,2 \| 90,8 \| 98,2
RZ-115V-14X	20	99	0,15	1.4310	51,22	419,85	320,85	92,5 \| 96,9 \| 93,5 \| 87,0
RZ-118X	21,6	95	0,18	1.4310	56,93	392,91	297,91	83,1 \| 91,2 \| 85,4 \| 72,7
RZ-130E-13X	24	107,5	0,211	1.4310	73,5	438	330,5	76,8 \| 88,4 \| 79,6 \| 62,4
RZ-133X	27	118	0,225	1.4310	84,86	470,1	352,1	90,8 \| 90,0 \| 90,2 \| 92,3
RZ-130E-12X	24	80,3	0,339	1.4310	73,5	286,1	205,8	78,3 \| 91,6 \| 81,1 \| 62,3
RZ-136AX	22	124	0,374	1.4310	103,4	381,27	257,27	73,1 \| 89,5 \| 74,5 \| 55,3
RZ-130JX	20	100	0,383	1.4310	84,95	307,25	207,25	61,3 \| 91,7 \| 58,2 \| 33,9
RZ-136X	22	110	0,44	1.4310	103,4	328,75	218,75	57,4 \| 88,3 \| 54,4 \| 29,4
RZ-147JX	24	122	0,498	1.4310	123,7	354,87	232,87	65,6 \| 90,0 \| 64,9 \| 41,9
RZ-147HX	24	88,6	0,799	1.4310	123,7	233,49	144,89	55,3 \| 88,1 \| 51,6 \| 26,0
RZ-152X	27,5	101	0,884	1.4310	153,7	262,55	161,55	52,0 \| 84,4 \| 48,4 \| 23,4
RZ-147K-02X	20	112	0,938	1.4310	147,2	256,47	144,47	64,8 \| 90,4 \| 63,7 \| 40,2
RZ-156X	22,5	130	1,075	1.4310	186,1	290,15	160,15	48,6 \| 82,8 \| 44,0 \| 19,1
RZ-155X	22,5	93	1,726	1.4310	186,1	192,72	99,72	51,2 \| 84,6 \| 46,9 \| 22,0
RZ-162K-21X	25	104	1,986	1.4310	229,9	211,1	107,1	42,7 \| 85,7 \| 32,2 \| 10,4
RZ-162U-31X	24	133	2,268	1.4310	287,9	250,28	117,28	39,9 \| 80,3 \| 30,5 \| 9,1
RZ-170X	28,2	118	2,373	1.4310	297,5	235,48	117,48	38,8 \| 77,5 \| 30,1 \| 8,8
RZ-162U-30X	24	115	2,758	1.4310	287,9	211,43	96,43	39,8 \| 84,5 \| 27,4 \| 7,4

Número de resortes metálicos similares: 20

Número de arancel aduanero: 73202085; Resorte de extensión RZ-130E-13X

País de origen: DE, German; Resorte de extensión RZ-130E-13X
