Resorte de extensión RZ-130JX Acero inoxidable Ø 1,8 x 20 x 100 mm / 270°

Precios progresivos - Resorte de extensión RZ-130JX

Cantidad	Precio unidad [EUR]
1	6,8600 EUR
2	4,3200 EUR
3	3,3700 EUR
7	2,8700 EUR
17	1,4400 EUR
37	1,1200 EUR
75	0,9700 EUR
125	0,8996 EUR
175	0,8860 EUR
250	0,8679 EUR
350	0,8284 EUR
450	0,7603 EUR

Resorte de extensión Comprar

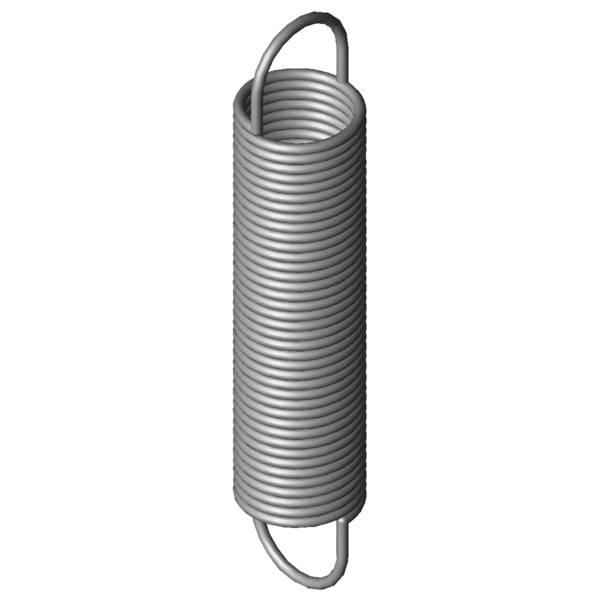

Imagen del producto Resorte de extensión RZ-130JX

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión RZ-130JX

Símbolo	Valor	Unidad	Descripción
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma del gancho
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle con carga
L2		mm	Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2		mm	Sección del muelle con carga
Posición del gancho	270	°	Posición del gancho (ángulo de torsión entre ambos ganchos)
d	1,8	mm	Diámetro del hilo
D		mm	Diámetro medio de la espira
De	20	mm	Diámetro exterior de la espira
Dh	23,2	mm	Diámetro mínimo del casquillo
L0	100	mm	Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk	73,35	mm	Longitud libre sin carga con precompresión
Ln	307,25	mm	Longitud máxima con carga estática
sn	207,25	mm	Recorrido máximo del muelle con carga estática
Fn	84,95	N	Fuerza máxima con carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidades	Número de espiras
Lh	13,32	mm	Distancia entre el borde interior del gancho y el cuerpo del muelle
R	0,383	N/mm	Índice de rigidez
F0	5,511	N	Fuerza precompresión interior
Fntol	4,96	N	(+/-) Tolerancia fuerza máxima estática
L0tol	1,8	mm	(+/-) Tolerancia longitud no comprimida
Detol	0,45	mm	(+/-) Tolerancia diámetro exterior espira
Oesttol	41	grados	Tolerancia posición del gancho
Gew	47,7444	g	Peso del artículo
PG	ZM	-	Grupo de precios para este artículo

dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión RZ-130JX Acero inoxidable Ø 1,8 x 20 x 100 mm / 270°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión RZ-130JX Acero inoxidable Ø 1,8 x 20 x 100 mm / 270°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión RZ-130JX Acero inoxidable Ø 1,8 x 20 x 100 mm / 270°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-130JX Acero inoxidable Ø 1,8 x 20 x 100 mm / 270°

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-130JX

Formulario de consulta Resorte de extensión RZ-130JX Acero inoxidable Ø 1,8 x 20 x 100 mm / 270°

Formulario de consulta Resorte de extensión RZ-130JX

Resortes de extensión similares para Resorte de extensión RZ-130JX Acero inoxidable Ø 1,8 x 20 x 100 mm / 270°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
RZ-130JX	1.4310	1,8	20	100	84,95	307,25	207,25	0,383	100,0 \| 100,0 \| 100,0 \| 100,0
Z-130JX	EN 10270-1	1,8	20	100	100,9	310,77	210,77	0,446	92,3 \| 100,0 \| 91,3 \| 85,6

Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
RZ-115F-14X	20	114,5	0,087	1.4310	44,2	597,2	482,7	52,7 \| 88,4 \| 47,5 \| 22,3
RZ-103AX	17,2	91,9	0,1	1.4310	35,5	425,5	333,6	53,5 \| 82,4 \| 52,0 \| 26,0
RZ-115V-16X	20	121	0,113	1.4310	51,22	544,8	423,8	57,6 \| 88,7 \| 54,6 \| 29,5
RZ-115V-15X	20	109	0,13	1.4310	51,22	477,89	368,89	61,3 \| 91,7 \| 58,2 \| 33,9
RZ-115F-13X	20	86,3	0,131	1.4310	44,2	407,4	321,1	60,0 \| 88,0 \| 58,3 \| 33,6
RZ-115V-14X	20	99	0,15	1.4310	51,22	419,85	320,85	65,2 \| 94,1 \| 62,4 \| 38,9
RZ-115V-13X	20	90	0,172	1.4310	51,22	369,67	279,67	67,7 \| 91,1 \| 67,2 \| 44,7
RZ-118X	21,6	95	0,18	1.4310	56,93	392,91	297,91	69,0 \| 92,2 \| 68,3 \| 46,6
RZ-115V-12X	20	79	0,207	1.4310	51,22	310,63	231,63	72,1 \| 87,4 \| 74,9 \| 53,9
RZ-117AX	21,6	85	0,212	1.4310	56,93	337,94	252,94	72,7 \| 88,8 \| 74,5 \| 54,9
RZ-121BX	17,6	111	0,26	1.4310	69,37	358,16	247,16	80,1 \| 89,0 \| 82,8 \| 68,5
RZ-121AX	17,6	99,8	0,299	1.4310	69,37	314,8	215	86,7 \| 92,2 \| 89,0 \| 78,7
RZ-121X	17,6	88,6	0,352	1.4310	69,37	271,39	182,79	88,7 \| 88,5 \| 84,9 \| 92,6
RZ-130JX	20	100	0,383	1.4310	84,95	307,25	207,25	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-136X	22	110	0,44	1.4310	103,4	328,75	218,75	88,6 \| 90,6 \| 88,4 \| 86,7
RZ-141X	18	104	0,86	1.4310	125,1	238,58	134,58	67,5 \| 92,1 \| 66,4 \| 44,1
RZ-137AX	18,6	95	0,881	1.4310	121,3	223	128	67,3 \| 92,7 \| 65,9 \| 43,3
RZ-147K-02X	20	112	0,938	1.4310	147,2	256,47	144,47	64,8 \| 90,4 \| 63,7 \| 40,2
RZ-140AX	18	87,4	1,077	1.4310	125,1	195,19	107,79	61,5 \| 89,1 \| 60,0 \| 35,3
RZ-147K-01X	20	90,9	1,264	1.4310	147,2	198,09	107,19	58,5 \| 90,9 \| 54,7 \| 29,8
RZ-156JX	20	123,5	1,646	1.4310	207,8	240,07	116,57	52,0 \| 84,3 \| 48,6 \| 23,0
RZ-155X	22,5	93	1,726	1.4310	186,1	192,72	99,72	51,2 \| 84,6 \| 46,9 \| 22,0
RZ-156HX	20	91	2,477	1.4310	207,8	168,46	77,46	47,4 \| 87,7 \| 39,1 \| 15,3
RZ-156GX	20	86	2,685	1.4310	207,8	157,45	71,45	45,9 \| 86,0 \| 37,7 \| 14,1
RZ-158X	18,5	86,6	3,371	1.4310	223,4	147,52	60,92	42,9 \| 83,7 \| 33,7 \| 11,2
RZ-162N-01X	20	112	3,437	1.4310	282,9	187,92	75,92	43,0 \| 84,5 \| 33,3 \| 11,0
RZ-162NX	20	95,8	4,271	1.4310	282,9	156,91	61,11	41,8 \| 86,7 \| 29,8 \| 8,9
RZ-162U-40X	18	105,5	7,568	1.4310	373,9	150,29	44,79	36,2 \| 81,6 \| 22,2 \| 4,9
RZ-176X	19,2	103	9,051	1.4310	422,9	145,71	42,71	35,9 \| 83,1 \| 20,3 \| 4,1

Número de resortes metálicos similares: 28

Número de arancel aduanero: 73202085; Resorte de extensión RZ-130JX

País de origen: DE, German; Resorte de extensión RZ-130JX
