Resorte de extensión RZ-115V-12X Acero inoxidable Ø 1,5 x 20 x 79 mm / 270°

Precios progresivos - Resorte de extensión RZ-115V-12X

Cantidad	Precio unidad [EUR]
1	6,5600 EUR
2	4,1300 EUR
3	2,9300 EUR
7	2,5000 EUR
17	1,2300 EUR
37	0,9300 EUR
75	0,7600 EUR
125	0,7108 EUR
175	0,6967 EUR
250	0,6533 EUR
350	0,6276 EUR
450	0,5960 EUR

Resorte de extensión Comprar

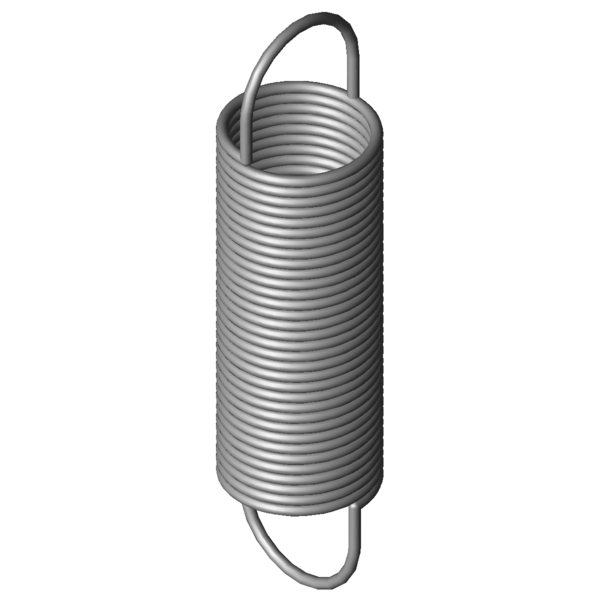

Imagen del producto Resorte de extensión RZ-115V-12X

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión RZ-115V-12X

Símbolo	Valor	Unidad	Descripción
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma del gancho
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle con carga
L2		mm	Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2		mm	Sección del muelle con carga
Posición del gancho	270	°	Posición del gancho (ángulo de torsión entre ambos ganchos)
d	1,5	mm	Diámetro del hilo
D		mm	Diámetro medio de la espira
De	20	mm	Diámetro exterior de la espira
Dh	22,7	mm	Diámetro mínimo del casquillo
L0	79	mm	Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk	52,13	mm	Longitud libre sin carga con precompresión
Ln	310,63	mm	Longitud máxima con carga estática
sn	231,63	mm	Recorrido máximo del muelle con carga estática
Fn	51,22	N	Fuerza máxima con carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidades	Número de espiras
Lh	13,43	mm	Distancia entre el borde interior del gancho y el cuerpo del muelle
R	0,207	N/mm	Índice de rigidez
F0	3,211	N	Fuerza precompresión interior
Fntol	3,29	N	(+/-) Tolerancia fuerza máxima estática
L0tol	1,8	mm	(+/-) Tolerancia longitud no comprimida
Detol	0,45	mm	(+/-) Tolerancia diámetro exterior espira
Oesttol	43	grados	Tolerancia posición del gancho
Gew	28,8325	g	Peso del artículo
PG	ZK	-	Grupo de precios para este artículo

dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión RZ-115V-12X Acero inoxidable Ø 1,5 x 20 x 79 mm / 270°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión RZ-115V-12X Acero inoxidable Ø 1,5 x 20 x 79 mm / 270°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión RZ-115V-12X Acero inoxidable Ø 1,5 x 20 x 79 mm / 270°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-115V-12X Acero inoxidable Ø 1,5 x 20 x 79 mm / 270°

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-115V-12X

Formulario de consulta Resorte de extensión RZ-115V-12X Acero inoxidable Ø 1,5 x 20 x 79 mm / 270°

Formulario de consulta Resorte de extensión RZ-115V-12X

Resortes de extensión similares para Resorte de extensión RZ-115V-12X Acero inoxidable Ø 1,5 x 20 x 79 mm / 270°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
RZ-115V-12X	1.4310	1,5	20	79	51,22	310,63	231,63	0,207	100,0 \| 100,0 \| 100,0 \| 100,0
Z-115V-12X	EN 10270-1	1,5	20	79	60,54	313,3	234,3	0,241	92,4 \| 100,0 \| 91,7 \| 85,6

Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
RZ-115F-13X	20	86,3	0,131	1.4310	44,2	407,4	321,1	78,8 \| 95,0 \| 79,2 \| 62,2
RZ-103X	17,2	70,8	0,143	1.4310	35,5	303,21	232,41	80,0 \| 86,3 \| 84,5 \| 69,1
RZ-115V-14X	20	99	0,15	1.4310	51,22	419,85	320,85	83,9 \| 93,3 \| 86,1 \| 72,2
RZ-115V-13X	20	90	0,172	1.4310	51,22	369,67	279,67	90,1 \| 95,9 \| 91,4 \| 82,8
RZ-115V-12X	20	79	0,207	1.4310	51,22	310,63	231,63	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-115F-12X	20	65,3	0,211	1.4310	44,2	265,25	199,95	92,8 \| 92,0 \| 86,3 \| 100,0
RZ-117AX	21,6	85	0,212	1.4310	56,93	337,94	252,94	94,0 \| 93,1 \| 90,8 \| 98,2
RZ-115V-11X	20	70	0,252	1.4310	51,22	260,45	190,45	89,8 \| 96,2 \| 91,1 \| 82,2
RZ-117X	21,6	71	0,29	1.4310	56,93	256,49	185,49	83,0 \| 92,1 \| 85,0 \| 72,0
RZ-130E-12X	24	80,3	0,339	1.4310	73,5	286,1	205,8	76,5 \| 88,3 \| 79,3 \| 61,9
RZ-121X	17,6	88,6	0,352	1.4310	69,37	271,39	182,79	75,0 \| 90,3 \| 76,4 \| 58,3
RZ-130JX	20	100	0,383	1.4310	84,95	307,25	207,25	72,1 \| 87,4 \| 74,9 \| 53,9
RZ-130HX	20	73	0,616	1.4310	84,95	202,05	129,05	61,2 \| 91,9 \| 58,0 \| 33,6
RZ-121HX	15,5	75,5	0,633	1.4310	78,31	190,1	114,6	59,6 \| 88,9 \| 57,4 \| 32,4
RZ-135AX	22	72,8	0,843	1.4310	103,4	186,99	114,19	53,3 \| 86,0 \| 49,4 \| 24,4
RZ-137AX	18,6	95	0,881	1.4310	121,3	223	128	51,9 \| 83,7 \| 48,7 \| 23,3
RZ-135X	22	70,8	0,886	1.4310	103,4	179,49	108,69	52,2 \| 85,2 \| 48,2 \| 23,2
RZ-130K-03X	16	84,6	0,923	1.4310	105	189,82	105,22	51,6 \| 85,6 \| 47,1 \| 22,2
RZ-140AX	18	87,4	1,077	1.4310	125,1	195,19	107,79	49,3 \| 85,1 \| 43,7 \| 19,1
RZ-147K-01X	20	90,9	1,264	1.4310	147,2	198,09	107,19	47,2 \| 85,0 \| 40,5 \| 16,1

Número de resortes metálicos similares: 19

Número de arancel aduanero: 73202085; Resorte de extensión RZ-115V-12X

País de origen: DE, German; Resorte de extensión RZ-115V-12X
