Resorte de extensión RZ-130K-03X Acero inoxidable Ø 1,8 x 16 x 84,6 mm / 270°

Precios progresivos - Resorte de extensión RZ-130K-03X

Cantidad Precio unidad [EUR]
1 6,8600 EUR
2 4,3200 EUR
3 3,3700 EUR
7 2,8700 EUR
17 1,4400 EUR
37 1,1200 EUR
75 0,9700 EUR
125 0,8996 EUR
175 0,8860 EUR
250 0,8679 EUR
350 0,8284 EUR
450 0,7603 EUR

Resorte de extensión Comprar

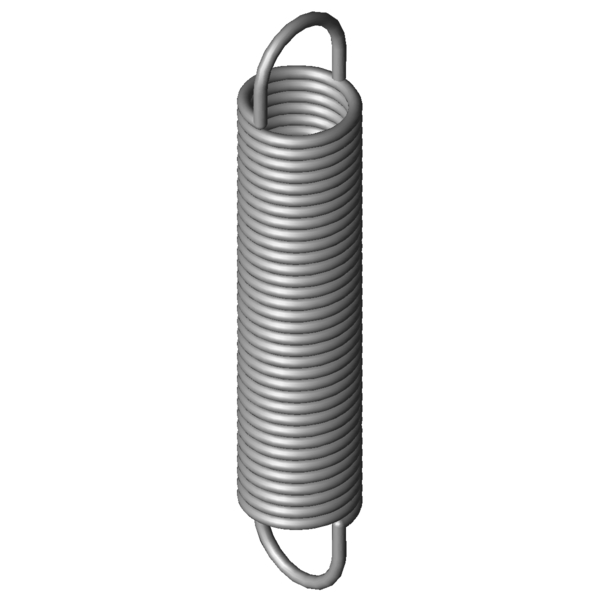

Imagen del producto Resorte de extensión RZ-130K-03X
Imagen del producto Resorte de extensión RZ-130K-03X
Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión RZ-130K-03X

Símbolo Valor Unidad Descripción
Material 1.4310 - Tipo de material
Oefo 1/1 deutsche - Forma del gancho
F1 N Fuerza del muelle precomprimido
L1 mm Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1 mm Sección del muelle precomprimido
F2 N Fuerza del muelle con carga
L2 mm Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2 mm Sección del muelle con carga
Posición del gancho 270 ° Posición del gancho (ángulo de torsión entre ambos ganchos)
d 1,8 mm Diámetro del hilo
D mm Diámetro medio de la espira
De 16 mm Diámetro exterior de la espira
Dh 19 mm Diámetro mínimo del casquillo
L0 84,6 mm Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk 64,35 mm Longitud libre sin carga con precompresión
Ln 189,82 mm Longitud máxima con carga estática
sn 105,22 mm Recorrido máximo del muelle con carga estática
Fn 105 N Fuerza máxima con carga estática
n Stück Anzahl der federnden Windungen
nt Unidades Número de espiras
Lh 10,12 mm Distancia entre el borde interior del gancho y el cuerpo del muelle
R 0,923 N/mm Índice de rigidez
F0 7,911 N Fuerza precompresión interior
Fntol 6,55 N (+/-) Tolerancia fuerza máxima estática
L0tol 1,5 mm (+/-) Tolerancia longitud no comprimida
Detol 0,3 mm (+/-) Tolerancia diámetro exterior espira
Oesttol 34 grados Tolerancia posición del gancho
Gew 32,7631 g Peso del artículo
PG ZM - Grupo de precios para este artículo
dibujo técnico Resorte de extensión
dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión RZ-130K-03X Acero inoxidable Ø 1,8 x 16 x 84,6 mm / 270°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión RZ-130K-03X Acero inoxidable Ø 1,8 x 16 x 84,6 mm / 270°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión RZ-130K-03X Acero inoxidable Ø 1,8 x 16 x 84,6 mm / 270°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-130K-03X Acero inoxidable Ø 1,8 x 16 x 84,6 mm / 270°

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-130K-03X

Formulario de consulta Resorte de extensión RZ-130K-03X Acero inoxidable Ø 1,8 x 16 x 84,6 mm / 270°

Formulario de consulta Resorte de extensión RZ-130K-03X

Resortes de extensión similares para Resorte de extensión RZ-130K-03X Acero inoxidable Ø 1,8 x 16 x 84,6 mm / 270°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Semejanza in %: En general | geometría | Carga | Rigidez
RZ-130K-03X 1.4310 1,8 16 84,6 105 189,82 105,22 0,923 100,0 | 100,0 | 100,0 | 100,0
Z-130K-03X EN 10270-1 1,8 16 84,6 124,8 191,54 106,94 1,075 92,3 | 100,0 | 91,3 | 85,5
Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semejanza in %
En general | geometría | Carga | Rigidez
RZ-106AX 13,7 80 0,227 1.4310 44,22 261,1 181,1 52,6 | 83,2 | 50,1 | 24,5
RZ-115V-25X 15 101,5 0,335 1.4310 67,55 287,79 186,29 53,0 | 84,1 | 50,2 | 24,8
RZ-115KX 15 76,9 0,336 1.4310 55,72 229,7 152,8 61,7 | 87,5 | 61,0 | 36,5
RZ-121X 17,6 88,6 0,352 1.4310 69,37 271,39 182,79 63,9 | 91,8 | 61,8 | 38,0
RZ-115V-24X 15 91 0,385 1.4310 67,55 253 162 65,5 | 90,0 | 64,6 | 41,8
RZ-115V-23X 15 82 0,442 1.4310 67,55 223,23 141,23 69,6 | 91,3 | 69,4 | 47,9
RZ-121KX 15,5 96 0,457 1.4310 78,31 254,74 158,74 70,4 | 91,3 | 70,4 | 49,4
RZ-121JX 15,5 86,5 0,524 1.4310 78,31 224,87 138,37 75,5 | 94,5 | 75,3 | 56,7
RZ-115V-22X 15 71,5 0,533 1.4310 67,55 188,47 116,97 74,1 | 87,2 | 77,1 | 57,9
RZ-124AX 14,1 94,2 0,628 1.4310 85,63 220,52 126,32 79,8 | 88,9 | 82,4 | 67,9
RZ-121HX 15,5 75,5 0,633 1.4310 78,31 190,1 114,6 81,1 | 91,7 | 83,2 | 68,5
RZ-124X 14,1 83 0,739 1.4310 85,63 190,41 107,41 87,1 | 91,7 | 89,8 | 79,9
RZ-121GX 15,5 66 0,769 1.4310 78,31 160,23 94,23 84,4 | 87,9 | 82,1 | 83,3
RZ-115V-34X 12 86 0,818 1.4310 83,35 180,79 94,79 86,1 | 85,6 | 84,7 | 88,1
RZ-130K-03X 16 84,6 0,923 1.4310 105 189,82 105,22 100,0 | 100,0 | 100,0 | 100,0
RZ-140AX 18 87,4 1,077 1.4310 125,1 195,19 107,79 89,6 | 91,9 | 90,8 | 86,0
RZ-130K-21X 16 63 1,41 1.4310 105 131,9 68,9 79,9 | 91,5 | 82,7 | 65,5
RZ-141GX 16 87 1,558 1.4310 139,7 169,27 82,27 77,1 | 95,7 | 76,7 | 58,8
RZ-144X 14,5 98,8 1,803 1.4310 153 176,37 77,57 84,6 | 92,8 | 87,0 | 74,0
RZ-156GX 20 86 2,685 1.4310 207,8 157,45 71,45 59,0 | 83,5 | 59,2 | 34,3
RZ-158X 18,5 86,6 3,371 1.4310 223,4 147,52 60,92 55,0 | 85,4 | 52,4 | 27,2
RZ-147NX 15 74,2 3,949 1.4310 192,2 118,67 44,47 53,1 | 87,8 | 48,4 | 23,1
RZ-161X 15 81 7,07 1.4310 269,8 115,85 34,85 45,4 | 87,2 | 36,0 | 12,9
RZ-162U-39X 18 86 10,12 1.4310 373,9 119,49 33,49 40,4 | 82,4 | 30,0 | 8,9
RZ-162SX 14 86,2 15,467 1.4310 386,7 108,83 22,63 37,8 | 83,3 | 24,3 | 5,8
RZ-177RX 18 78,5 31,25 1.4310 617,1 96,41 17,91 32,4 | 77,2 | 17,0 | 2,9
Número de resortes metálicos similares: 25

Número de arancel aduanero: 73202085; Resorte de extensión RZ-130K-03X

País de origen: DE, German; Resorte de extensión RZ-130K-03X
