Resorte de extensión RZ-176X Acero inoxidable Ø 3,2 x 19,2 x 103 mm / 270°

Precios progresivos - Resorte de extensión RZ-176X

Cantidad	Precio unidad [EUR]
1	7,1700 EUR
2	4,5200 EUR
3	3,5600 EUR
7	3,0400 EUR
17	3,0400 EUR
37	3,0400 EUR
75	3,0400 EUR
125	3,0400 EUR
175	3,0400 EUR
250	3,0400 EUR
350	3,0400 EUR
450	3,0400 EUR

Resorte de extensión Comprar

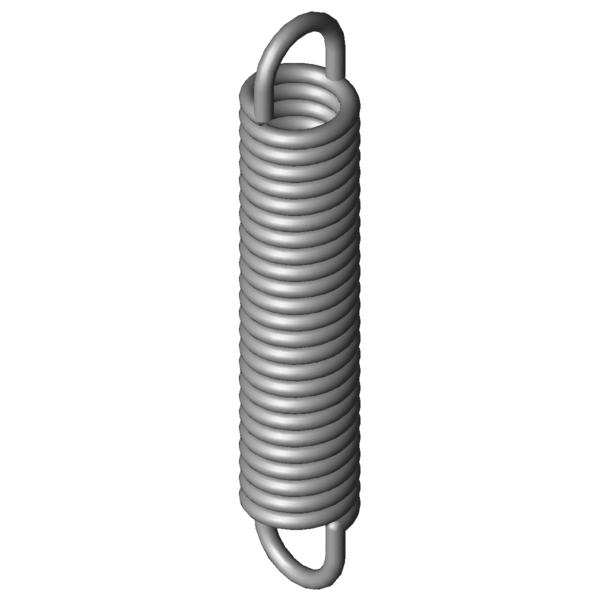

Imagen del producto Resorte de extensión RZ-176X

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión RZ-176X

Símbolo	Valor	Unidad	Descripción
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma del gancho
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle con carga
L2		mm	Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2		mm	Sección del muelle con carga
Posición del gancho	270	°	Posición del gancho (ángulo de torsión entre ambos ganchos)
d	3,2	mm	Diámetro del hilo
D		mm	Diámetro medio de la espira
De	19,2	mm	Diámetro exterior de la espira
Dh	24,3	mm	Diámetro mínimo del casquillo
L0	103	mm	Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk	82,4	mm	Longitud libre sin carga con precompresión
Ln	145,71	mm	Longitud máxima con carga estática
sn	42,71	mm	Recorrido máximo del muelle con carga estática
Fn	422,9	N	Fuerza máxima con carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidades	Número de espiras
Lh	10,3	mm	Distancia entre el borde interior del gancho y el cuerpo del muelle
R	9,051	N/mm	Índice de rigidez
F0	36,4	N	Fuerza precompresión interior
Fntol	40,43	N	(+/-) Tolerancia fuerza máxima estática
L0tol	2	mm	(+/-) Tolerancia longitud no comprimida
Detol	0,3	mm	(+/-) Tolerancia diámetro exterior espira
Oesttol	27	grados	Tolerancia posición del gancho
Gew	84,7079	g	Peso del artículo
PG	###ZO	-	Grupo de precios para este artículo

dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión RZ-176X Acero inoxidable Ø 3,2 x 19,2 x 103 mm / 270°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión RZ-176X Acero inoxidable Ø 3,2 x 19,2 x 103 mm / 270°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión RZ-176X Acero inoxidable Ø 3,2 x 19,2 x 103 mm / 270°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-176X Acero inoxidable Ø 3,2 x 19,2 x 103 mm / 270°

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-176X

Formulario de consulta Resorte de extensión RZ-176X Acero inoxidable Ø 3,2 x 19,2 x 103 mm / 270°

Formulario de consulta Resorte de extensión RZ-176X

Resortes de extensión similares para Resorte de extensión RZ-176X Acero inoxidable Ø 3,2 x 19,2 x 103 mm / 270°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
RZ-176X	1.4310	3,2	19,2	103	422,9	145,71	42,71	9,051	100,0 \| 100,0 \| 100,0 \| 100,0
Z-176X	EN 10270-1	3,2	19,2	103	510	147,09	44,09	10,537	91,8 \| 100,0 \| 89,9 \| 85,6

Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
RZ-136X	22	110	0,44	1.4310	103,4	328,75	218,75	36,0 \| 81,1 \| 22,0 \| 4,8
RZ-130K-04X	16	109	0,658	1.4310	105	256,61	147,61	37,4 \| 78,0 \| 26,9 \| 7,2
RZ-141AX	18	118	0,731	1.4310	125,1	276,28	158,28	39,1 \| 81,2 \| 28,3 \| 8,0
RZ-141X	18	104	0,86	1.4310	125,1	238,58	134,58	41,7 \| 85,1 \| 30,7 \| 9,4
RZ-137AX	18,6	95	0,881	1.4310	121,3	223	128	41,5 \| 83,9 \| 31,0 \| 9,6
RZ-147K-02X	20	112	0,938	1.4310	147,2	256,47	144,47	42,7 \| 85,6 \| 32,2 \| 10,3
RZ-140AX	18	87,4	1,077	1.4310	125,1	195,19	107,79	42,2 \| 80,4 \| 34,6 \| 11,7
RZ-147K-01X	20	90,9	1,264	1.4310	147,2	198,09	107,19	45,2 \| 84,3 \| 37,3 \| 13,9
RZ-156HX	20	91	2,477	1.4310	207,8	168,46	77,46	55,6 \| 87,5 \| 52,1 \| 27,1
RZ-156GX	20	86	2,685	1.4310	207,8	157,45	71,45	56,6 \| 85,9 \| 54,5 \| 29,4
RZ-158X	18,5	86,6	3,371	1.4310	223,4	147,52	60,92	61,6 \| 86,2 \| 61,5 \| 37,0
RZ-162N-01X	20	112	3,437	1.4310	282,9	187,92	75,92	63,7 \| 91,8 \| 61,6 \| 37,6
RZ-162NX	20	95,8	4,271	1.4310	282,9	156,91	61,11	69,1 \| 92,2 \| 68,4 \| 46,8
RZ-162U-40X	18	105,5	7,568	1.4310	373,9	150,29	44,79	90,4 \| 95,0 \| 91,9 \| 84,3
RZ-176X	19,2	103	9,051	1.4310	422,9	145,71	42,71	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162U-39X	18	86	10,12	1.4310	373,9	119,49	33,49	87,5 \| 90,3 \| 83,4 \| 88,7
RZ-177SX	18	111	19,886	1.4310	617,1	139,15	28,15	68,1 \| 91,8 \| 67,2 \| 45,2

Número de resortes metálicos similares: 16

Número de arancel aduanero: 73202085; Resorte de extensión RZ-176X

País de origen: DE, German; Resorte de extensión RZ-176X
