Resorte de extensión RZ-130K-04X Acero inoxidable Ø 1,8 x 16 x 109 mm / 270°

Precios progresivos - Resorte de extensión RZ-130K-04X

Cantidad	Precio unidad [EUR]
1	7,0400 EUR
2	4,4400 EUR
3	3,4600 EUR
7	2,9500 EUR
17	1,5300 EUR
37	1,2300 EUR
75	1,0500 EUR
125	0,9748 EUR
175	0,9607 EUR
250	0,9427 EUR
350	0,8977 EUR
450	0,8721 EUR

Resorte de extensión Comprar

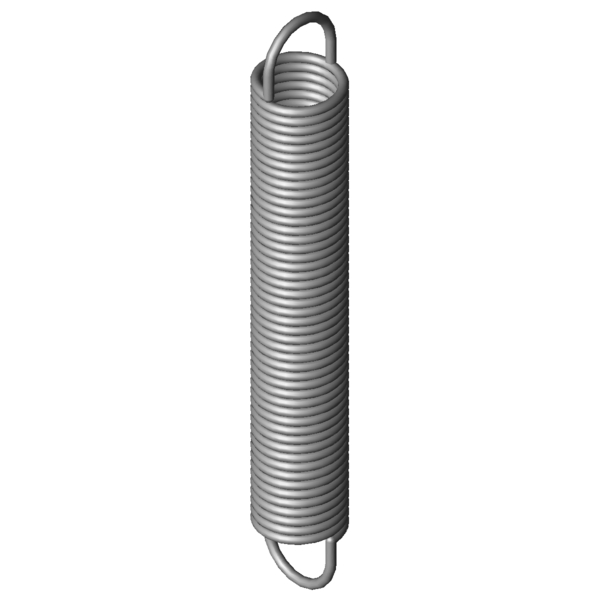

Imagen del producto Resorte de extensión RZ-130K-04X

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión RZ-130K-04X

Símbolo	Valor	Unidad	Descripción
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma del gancho
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle con carga
L2		mm	Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2		mm	Sección del muelle con carga
Posición del gancho	270	°	Posición del gancho (ángulo de torsión entre ambos ganchos)
d	1,8	mm	Diámetro del hilo
D		mm	Diámetro medio de la espira
De	16	mm	Diámetro exterior de la espira
Dh	19	mm	Diámetro mínimo del casquillo
L0	109	mm	Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk	89,55	mm	Longitud libre sin carga con precompresión
Ln	256,61	mm	Longitud máxima con carga estática
sn	147,61	mm	Recorrido máximo del muelle con carga estática
Fn	105	N	Fuerza máxima con carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidades	Número de espiras
Lh	9,72	mm	Distancia entre el borde interior del gancho y el cuerpo del muelle
R	0,658	N/mm	Índice de rigidez
F0	7,911	N	Fuerza precompresión interior
Fntol	6,22	N	(+/-) Tolerancia fuerza máxima estática
L0tol	2	mm	(+/-) Tolerancia longitud no comprimida
Detol	0,3	mm	(+/-) Tolerancia diámetro exterior espira
Oesttol	40	grados	Tolerancia posición del gancho
Gew	45,3297	g	Peso del artículo
PG	ZN	-	Grupo de precios para este artículo

dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión RZ-130K-04X Acero inoxidable Ø 1,8 x 16 x 109 mm / 270°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión RZ-130K-04X Acero inoxidable Ø 1,8 x 16 x 109 mm / 270°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión RZ-130K-04X Acero inoxidable Ø 1,8 x 16 x 109 mm / 270°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-130K-04X Acero inoxidable Ø 1,8 x 16 x 109 mm / 270°

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-130K-04X

Formulario de consulta Resorte de extensión RZ-130K-04X Acero inoxidable Ø 1,8 x 16 x 109 mm / 270°

Formulario de consulta Resorte de extensión RZ-130K-04X

Resortes de extensión similares para Resorte de extensión RZ-130K-04X Acero inoxidable Ø 1,8 x 16 x 109 mm / 270°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
RZ-130K-04X	1.4310	1,8	16	109	105	256,61	147,61	0,658	100,0 \| 100,0 \| 100,0 \| 100,0
Z-130K-04X	EN 10270-1	1,8	16	109	124,8	259,02	150,02	0,766	92,3 \| 100,0 \| 91,3 \| 85,5

Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
RZ-121CX	17,6	123	0,23	1.4310	69,37	402,35	279,35	61,3 \| 89,5 \| 59,5 \| 34,9
RZ-115V-27X	15	125,5	0,258	1.4310	67,55	367,24	241,74	63,3 \| 88,0 \| 62,7 \| 39,3
RZ-121BX	17,6	111	0,26	1.4310	69,37	358,16	247,16	65,0 \| 92,7 \| 62,9 \| 39,5
RZ-115V-26X	15	113,5	0,292	1.4310	67,55	327,52	214,02	67,4 \| 91,0 \| 66,7 \| 44,4
RZ-121AX	17,6	99,8	0,299	1.4310	69,37	314,8	215	67,7 \| 90,5 \| 67,4 \| 45,4
RZ-115V-25X	15	101,5	0,335	1.4310	67,55	287,79	186,29	70,9 \| 90,1 \| 71,8 \| 51,0
RZ-121MX	15,5	120	0,346	1.4310	78,31	329,67	209,67	72,4 \| 92,2 \| 72,5 \| 52,5
RZ-115V-24X	15	91	0,385	1.4310	67,55	253	162	74,4 \| 86,9 \| 77,7 \| 58,6
RZ-121LX	15,5	107,5	0,397	1.4310	78,31	290,01	182,51	77,6 \| 94,8 \| 77,7 \| 60,3
RZ-121KX	15,5	96	0,457	1.4310	78,31	254,74	158,74	81,5 \| 91,3 \| 83,8 \| 69,4
RZ-124CX	14,1	118	0,475	1.4310	85,63	284,86	166,86	82,3 \| 89,8 \| 85,0 \| 72,1
RZ-130K-05X	16	134	0,52	1.4310	105	320,97	186,97	87,4 \| 93,8 \| 89,5 \| 78,9
RZ-121JX	15,5	86,5	0,524	1.4310	78,31	224,87	138,37	84,0 \| 88,4 \| 84,2 \| 79,6
RZ-124BX	14,1	105	0,546	1.4310	85,63	250,24	145,24	88,0 \| 91,1 \| 90,0 \| 82,9
RZ-130K-04X	16	109	0,658	1.4310	105	256,61	147,61	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-141AX	18	118	0,731	1.4310	125,1	276,28	158,28	89,7 \| 90,4 \| 88,6 \| 90,0
RZ-141X	18	104	0,86	1.4310	125,1	238,58	134,58	85,2 \| 91,4 \| 87,6 \| 76,5
RZ-130K-03X	16	84,6	0,923	1.4310	105	189,82	105,22	83,2 \| 92,5 \| 85,6 \| 71,3
RZ-141HX	16	121	1,026	1.4310	139,7	245,97	124,97	79,0 \| 93,4 \| 79,9 \| 63,6
RZ-144AX	14,5	112	1,533	1.4310	153	203,16	91,16	66,7 \| 92,6 \| 65,2 \| 42,4
RZ-141GX	16	87	1,558	1.4310	139,7	169,27	82,27	65,8 \| 89,9 \| 65,4 \| 41,9
RZ-144X	14,5	98,8	1,803	1.4310	153	176,37	77,57	62,4 \| 90,4 \| 60,6 \| 36,1
RZ-147OX	15	107	2,459	1.4310	192,2	178,42	71,42	56,4 \| 91,2 \| 51,5 \| 26,4
RZ-162X	15	118	4,402	1.4310	269,8	173,97	55,97	46,4 \| 86,0 \| 38,4 \| 14,8
RZ-162U-40X	18	105,5	7,568	1.4310	373,9	150,29	44,79	39,9 \| 81,9 \| 29,2 \| 8,5
RZ-177SX	18	111	19,886	1.4310	617,1	139,15	28,15	33,4 \| 79,0 \| 18,0 \| 3,2

Número de resortes metálicos similares: 25

Número de arancel aduanero: 73202085; Resorte de extensión RZ-130K-04X

País de origen: DE, German; Resorte de extensión RZ-130K-04X
