Resorte de extensión RZ-130K-20I Acero inoxidable Ø 1,8 x 16 x 45 mm / 180°

Precios progresivos - Resorte de extensión RZ-130K-20I

Cantidad Precio unidad [EUR]
1 6,7100 EUR
2 4,2300 EUR
3 3,0800 EUR
7 2,6300 EUR
17 1,3800 EUR
37 1,0500 EUR
75 0,8600 EUR
125 0,7979 EUR
175 0,7848 EUR
250 0,7607 EUR
350 0,7408 EUR
450 0,6532 EUR

Resorte de extensión Comprar

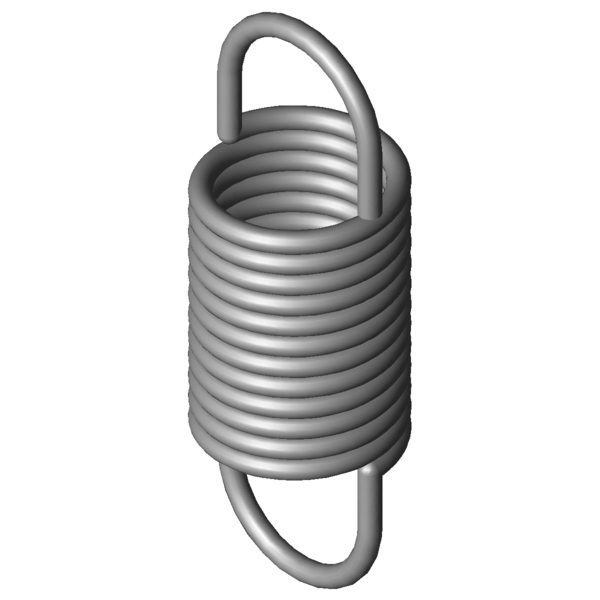

Imagen del producto Resorte de extensión RZ-130K-20I
Imagen del producto Resorte de extensión RZ-130K-20I
Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión RZ-130K-20I

Símbolo Valor Unidad Descripción
Material 1.4310 - Tipo de material
Oefo 1/1 deutsche - Forma del gancho
F1 N Fuerza del muelle precomprimido
L1 mm Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1 mm Sección del muelle precomprimido
F2 N Fuerza del muelle con carga
L2 mm Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2 mm Sección del muelle con carga
Posición del gancho 180 ° Posición del gancho (ángulo de torsión entre ambos ganchos)
d 1,8 mm Diámetro del hilo
D mm Diámetro medio de la espira
De 16 mm Diámetro exterior de la espira
Dh 19 mm Diámetro mínimo del casquillo
L0 45 mm Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk 24,3 mm Longitud libre sin carga con precompresión
Ln 82,8 mm Longitud máxima con carga estática
sn 37,8 mm Recorrido máximo del muelle con carga estática
Fn 105 N Fuerza máxima con carga estática
n Stück Anzahl der federnden Windungen
nt Unidades Número de espiras
Lh 10,35 mm Distancia entre el borde interior del gancho y el cuerpo del muelle
R 2,566 N/mm Índice de rigidez
F0 7,911 N Fuerza precompresión interior
Fntol 7,16 N (+/-) Tolerancia fuerza máxima estática
L0tol 1,1 mm (+/-) Tolerancia longitud no comprimida
Detol 0,3 mm (+/-) Tolerancia diámetro exterior espira
Oesttol 20 grados Tolerancia posición del gancho
Gew 12,7911 g Peso del artículo
PG ZL - Grupo de precios para este artículo
dibujo técnico Resorte de extensión
dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión RZ-130K-20I Acero inoxidable Ø 1,8 x 16 x 45 mm / 180°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión RZ-130K-20I Acero inoxidable Ø 1,8 x 16 x 45 mm / 180°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión RZ-130K-20I Acero inoxidable Ø 1,8 x 16 x 45 mm / 180°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-130K-20I Acero inoxidable Ø 1,8 x 16 x 45 mm / 180°

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-130K-20I

Formulario de consulta Resorte de extensión RZ-130K-20I Acero inoxidable Ø 1,8 x 16 x 45 mm / 180°

Formulario de consulta Resorte de extensión RZ-130K-20I

Resortes de extensión similares para Resorte de extensión RZ-130K-20I Acero inoxidable Ø 1,8 x 16 x 45 mm / 180°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Semejanza in %: En general | geometría | Carga | Rigidez
RZ-130K-20I 1.4310 1,8 16 45 105 82,8 37,8 2,566 100,0 | 100,0 | 100,0 | 100,0
Z-130K-20I EN 10270-1 1,8 16 45 124,8 83,46 38,46 2,99 92,3 | 100,0 | 91,2 | 85,6
Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semejanza in %
En general | geometría | Carga | Rigidez
RZ-100HI 12 44,3 0,404 1.4310 34,95 124,89 80,59 44,6 | 78,2 | 40,1 | 15,6
RZ-105I 13,7 50,5 0,452 1.4310 44,22 141,51 91,01 46,9 | 81,4 | 41,8 | 17,5
RZ-101I 17,2 39,8 0,458 1.4310 35,5 112,53 72,73 48,0 | 83,6 | 42,9 | 17,6
RZ-115JI 15 55,9 0,545 1.4310 55,72 150,08 94,18 50,6 | 84,0 | 46,6 | 21,3
RZ-115F-10I 20 44 0,55 1.4310 44,2 120,75 76,75 50,5 | 85,2 | 45,7 | 20,7
RZ-106E-11I 12,7 50,2 0,558 1.4310 47,55 128,8 78,6 49,3 | 79,5 | 46,7 | 21,8
RZ-115HI 15 43,3 0,862 1.4310 55,72 102,88 59,58 60,4 | 89,3 | 58,3 | 33,7
RZ-108I 11,2 46,5 0,885 1.4310 53,56 102,51 56,01 57,5 | 78,7 | 59,2 | 34,4
RZ-119I 17,6 43,8 1,217 1.4310 69,37 96,6 52,8 69,5 | 92,4 | 68,8 | 47,3
RZ-115V-20I 15 41,5 1,334 1.4310 67,55 88,29 46,79 71,4 | 89,8 | 72,6 | 52,0
RZ-115GI 15 34,9 1,407 1.4310 55,72 71,42 36,52 70,9 | 83,0 | 74,8 | 54,9
RZ-121FI 15,5 43,5 1,582 1.4310 78,31 89,34 45,84 78,1 | 94,1 | 78,5 | 61,5
RZ-130FI 20 46 1,604 1.4310 84,95 95,53 49,53 77,7 | 92,6 | 78,6 | 61,7
RZ-122I 14,1 38,2 2,553 1.4310 85,63 69,27 31,07 89,5 | 87,3 | 81,9 | 99,2
RZ-130K-20I 16 45 2,566 1.4310 105 82,8 37,8 100,0 | 100,0 | 100,0 | 100,0
RZ-136E-10I 18,6 49 2,661 1.4310 121,3 91,4 42,4 91,4 | 89,3 | 87,9 | 97,1
RZ-139I 18 48,4 2,972 1.4310 125,1 87,33 38,93 89,2 | 90,6 | 90,5 | 86,4
RZ-141FI 16 53 3,292 1.4310 139,7 91,94 38,94 85,1 | 91,6 | 86,1 | 77,4
RZ-141E-10I 16 41 5,371 1.4310 139,7 64,8 23,8 70,0 | 93,7 | 69,1 | 47,3
RZ-130MI 12 44 5,584 1.4310 137 66,57 22,57 68,3 | 90,9 | 68,2 | 45,8
RZ-142I 14,5 42,8 6,233 1.4310 153 65,22 22,42 65,5 | 91,9 | 64,0 | 40,7
RZ-147MI 15 54,4 6,306 1.4310 192,2 82,25 27,85 63,5 | 86,1 | 64,2 | 40,3
RZ-147LI 15 41,2 10,288 1.4310 192,2 58,27 17,07 54,5 | 89,0 | 49,9 | 24,7
RZ-160I 15 48,5 15,217 1.4310 269,8 64,69 16,19 47,9 | 86,2 | 40,9 | 16,7
RZ-162QI 14 44,2 40,296 1.4310 386,7 52,89 8,69 38,2 | 83,3 | 25,1 | 6,2
Número de resortes metálicos similares: 24

Número de arancel aduanero: 73202085; Resorte de extensión RZ-130K-20I

País de origen: DE, German; Resorte de extensión RZ-130K-20I
