Resorte de extensión RZ-142I Acero inoxidable Ø 2 x 14,5 x 42,8 mm / 180°

Precios progresivos - Resorte de extensión RZ-142I

Cantidad	Precio unidad [EUR]
1	6,3400 EUR
2	3,9900 EUR
3	2,6300 EUR
7	2,1900 EUR
17	1,1200 EUR
37	0,7600 EUR
75	0,5700 EUR
125	0,5700 EUR
175	0,5700 EUR
250	0,5700 EUR
350	0,5700 EUR
450	0,5700 EUR

Resorte de extensión Comprar

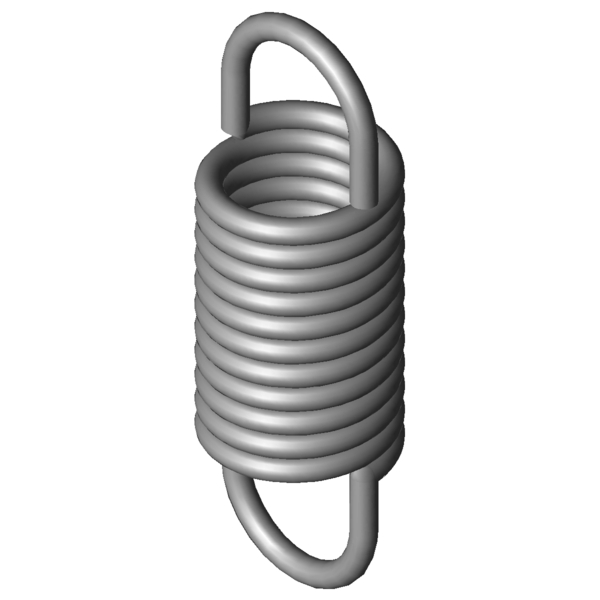

Imagen del producto Resorte de extensión RZ-142I

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión RZ-142I

Símbolo	Valor	Unidad	Descripción
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma del gancho
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle con carga
L2		mm	Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2		mm	Sección del muelle con carga
Posición del gancho	180	°	Posición del gancho (ángulo de torsión entre ambos ganchos)
d	2	mm	Diámetro del hilo
D		mm	Diámetro medio de la espira
De	14,5	mm	Diámetro exterior de la espira
Dh	17,8	mm	Diámetro mínimo del casquillo
L0	42,8	mm	Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk	25	mm	Longitud libre sin carga con precompresión
Ln	65,22	mm	Longitud máxima con carga estática
sn	22,42	mm	Recorrido máximo del muelle con carga estática
Fn	153	N	Fuerza máxima con carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidades	Número de espiras
Lh	8,9	mm	Distancia entre el borde interior del gancho y el cuerpo del muelle
R	6,233	N/mm	Índice de rigidez
F0	13,3	N	Fuerza precompresión interior
Fntol	14,57	N	(+/-) Tolerancia fuerza máxima estática
L0tol	1,1	mm	(+/-) Tolerancia longitud no comprimida
Detol	0,3	mm	(+/-) Tolerancia diámetro exterior espira
Oesttol	19	grados	Tolerancia posición del gancho
Gew	12,9254	g	Peso del artículo
PG	#ZH	-	Grupo de precios para este artículo

dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión RZ-142I Acero inoxidable Ø 2 x 14,5 x 42,8 mm / 180°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión RZ-142I Acero inoxidable Ø 2 x 14,5 x 42,8 mm / 180°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión RZ-142I Acero inoxidable Ø 2 x 14,5 x 42,8 mm / 180°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-142I Acero inoxidable Ø 2 x 14,5 x 42,8 mm / 180°

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-142I

Formulario de consulta Resorte de extensión RZ-142I Acero inoxidable Ø 2 x 14,5 x 42,8 mm / 180°

Formulario de consulta Resorte de extensión RZ-142I

Resortes de extensión similares para Resorte de extensión RZ-142I Acero inoxidable Ø 2 x 14,5 x 42,8 mm / 180°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
RZ-142I	1.4310	2	14,5	42,8	153	65,22	22,42	6,233	100,0 \| 100,0 \| 100,0 \| 100,0
Z-142I	EN 10270-1	2	14,5	42,8	182,5	65,66	22,86	7,257	92,1 \| 100,0 \| 91,0 \| 85,5

Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
RZ-100E-10I	14	31,2	0,628	1.4310	29,34	75	43,8	39,9 \| 74,8 \| 35,2 \| 9,8
RZ-115HI	15	43,3	0,862	1.4310	55,72	102,88	59,58	46,4 \| 88,5 \| 37,0 \| 13,7
RZ-108I	11,2	46,5	0,885	1.4310	53,56	102,51	56,01	42,9 \| 77,3 \| 37,5 \| 14,0
RZ-104I	13,7	34,2	0,962	1.4310	44,22	76,92	42,72	44,9 \| 79,0 \| 40,7 \| 15,2
RZ-119I	17,6	43,8	1,217	1.4310	69,37	96,6	52,8	50,0 \| 86,7 \| 43,9 \| 19,3
RZ-115E-10I	11,3	42,1	1,282	1.4310	59,25	84,7	42,6	48,8 \| 80,4 \| 45,7 \| 20,4
RZ-115V-20I	15	41,5	1,334	1.4310	67,55	88,29	46,79	52,2 \| 89,5 \| 46,0 \| 21,2
RZ-115GI	15	34,9	1,407	1.4310	55,72	71,42	36,52	51,3 \| 82,7 \| 48,9 \| 22,4
RZ-121FI	15,5	43,5	1,582	1.4310	78,31	89,34	45,84	55,2 \| 90,6 \| 50,0 \| 25,0
RZ-122I	14,1	38,2	2,553	1.4310	85,63	69,27	31,07	64,4 \| 88,8 \| 64,1 \| 40,4
RZ-130K-20I	16	45	2,566	1.4310	105	82,8	37,8	65,5 \| 91,9 \| 64,0 \| 40,7
RZ-124F-01I	12,7	36	3,646	1.4310	94,45	60,1	24,1	72,9 \| 83,9 \| 77,4 \| 57,4
RZ-141E-10I	16	41	5,371	1.4310	139,7	64,8	23,8	91,4 \| 95,5 \| 92,8 \| 86,0
RZ-130MI	12	44	5,584	1.4310	137	66,57	22,57	91,1 \| 90,0 \| 94,4 \| 88,9
RZ-142I	14,5	42,8	6,233	1.4310	153	65,22	22,42	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-147MI	15	54,4	6,306	1.4310	192,2	82,25	27,85	89,2 \| 88,8 \| 80,1 \| 98,9
RZ-147LI	15	41,2	10,288	1.4310	192,2	58,27	17,07	77,7 \| 94,6 \| 77,9 \| 60,6
RZ-145I	12	38,3	12,174	1.4310	181,5	51,92	13,62	71,5 \| 90,7 \| 72,5 \| 51,2
RZ-160I	15	48,5	15,217	1.4310	269,8	64,69	16,19	64,6 \| 88,3 \| 64,5 \| 41,0
RZ-162QI	14	44,2	40,296	1.4310	386,7	52,89	8,69	47,6 \| 88,3 \| 39,2 \| 15,3

Número de resortes metálicos similares: 19

Número de arancel aduanero: 73202085; Resorte de extensión RZ-142I

País de origen: DE, German; Resorte de extensión RZ-142I
