Resorte de extensión RZ-130MX Acero inoxidable Ø 1,8 x 12 x 44 mm / 270°

Precios progresivos - Resorte de extensión RZ-130MX

Cantidad Precio unidad [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6356 EUR
175 0,6220 EUR
250 0,6172 EUR
350 0,5899 EUR
450 0,5461 EUR

Resorte de extensión Comprar

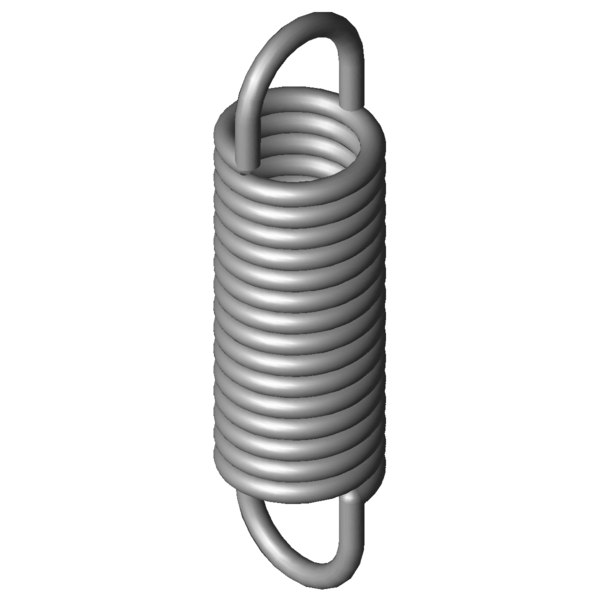

Imagen del producto Resorte de extensión RZ-130MX
Imagen del producto Resorte de extensión RZ-130MX
Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión RZ-130MX

Símbolo Valor Unidad Descripción
Material 1.4310 - Tipo de material
Oefo 1/1 deutsche - Forma del gancho
F1 N Fuerza del muelle precomprimido
L1 mm Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1 mm Sección del muelle precomprimido
F2 N Fuerza del muelle con carga
L2 mm Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2 mm Sección del muelle con carga
Posición del gancho 270 ° Posición del gancho (ángulo de torsión entre ambos ganchos)
d 1,8 mm Diámetro del hilo
D mm Diámetro medio de la espira
De 12 mm Diámetro exterior de la espira
Dh 15 mm Diámetro mínimo del casquillo
L0 44 mm Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk 30,15 mm Longitud libre sin carga con precompresión
Ln 66,94 mm Longitud máxima con carga estática
sn 22,94 mm Recorrido máximo del muelle con carga estática
Fn 137 N Fuerza máxima con carga estática
n Stück Anzahl der federnden Windungen
nt Unidades Número de espiras
Lh 6,92 mm Distancia entre el borde interior del gancho y el cuerpo del muelle
R 5,496 N/mm Índice de rigidez
F0 11 N Fuerza precompresión interior
Fntol 13,2 N (+/-) Tolerancia fuerza máxima estática
L0tol 1,1 mm (+/-) Tolerancia longitud no comprimida
Detol 0,3 mm (+/-) Tolerancia diámetro exterior espira
Oesttol 22 grados Tolerancia posición del gancho
Gew 11,2834 g Peso del artículo
PG ZJ - Grupo de precios para este artículo
dibujo técnico Resorte de extensión
dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión RZ-130MX Acero inoxidable Ø 1,8 x 12 x 44 mm / 270°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión RZ-130MX Acero inoxidable Ø 1,8 x 12 x 44 mm / 270°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión RZ-130MX Acero inoxidable Ø 1,8 x 12 x 44 mm / 270°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-130MX Acero inoxidable Ø 1,8 x 12 x 44 mm / 270°

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-130MX

Formulario de consulta Resorte de extensión RZ-130MX Acero inoxidable Ø 1,8 x 12 x 44 mm / 270°

Formulario de consulta Resorte de extensión RZ-130MX

Resortes de extensión similares para Resorte de extensión RZ-130MX Acero inoxidable Ø 1,8 x 12 x 44 mm / 270°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Semejanza in %: En general | geometría | Carga | Rigidez
RZ-130MX 1.4310 1,8 12 44 137 66,94 22,94 5,496 100,0 | 100,0 | 100,0 | 100,0
Z-130MX EN 10270-1 1,8 12 44 162,8 67,3 23,3 6,398 92,3 | 100,0 | 91,3 | 85,5
Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semejanza in %
En general | geometría | Carga | Rigidez
RZ-086X 11 40,4 0,354 1.4310 28,97 115,51 75,11 37,3 | 79,7 | 25,8 | 6,5
RZ-100HX 12 44,3 0,4 1.4310 34,95 125,71 81,41 40,3 | 86,8 | 26,8 | 7,2
RZ-106E-11X 12,7 50,2 0,553 1.4310 47,55 129,5 79,3 41,9 | 83,9 | 31,8 | 10,0
RZ-100GX 12 34,4 0,628 1.4310 34,95 86,2 51,8 42,0 | 79,8 | 34,9 | 11,3
RZ-115HX 15 43,3 0,848 1.4310 55,72 103,84 60,54 46,7 | 85,4 | 39,3 | 15,4
RZ-108X 11,2 46,5 0,876 1.4310 53,56 103,08 56,58 47,2 | 85,8 | 39,8 | 15,9
RZ-109FX 10 47 1,192 1.4310 59,56 93,18 46,18 50,1 | 82,1 | 46,6 | 21,6
RZ-115E-10X 11,3 42,1 1,265 1.4310 59,25 85,3 43,2 52,8 | 87,4 | 48,2 | 23,0
RZ-111X 9,2 43,3 1,718 1.4310 64,34 77,61 34,31 56,6 | 81,5 | 56,9 | 31,4
RZ-124F-02X 12,7 52 1,928 1.4310 94,45 97,5 45,5 61,3 | 89,3 | 59,7 | 34,8
RZ-115OX 10 47,9 2,135 1.4310 81,51 82,38 34,48 62,3 | 84,3 | 63,0 | 39,6
RZ-115V-30X 12 36,5 2,782 1.4310 83,35 64,38 27,88 70,1 | 88,8 | 71,6 | 50,1
RZ-124F-01X 12,7 36 3,568 1.4310 94,45 60,6 24,6 77,9 | 88,4 | 81,1 | 64,3
RZ-125X 11,6 34,2 4,88 1.4310 102,6 53,62 19,42 85,3 | 87,8 | 79,8 | 88,5
RZ-130MX 12 44 5,496 1.4310 137 66,94 22,94 100,0 | 100,0 | 100,0 | 100,0
RZ-142X 14,5 42,8 6,1 1.4310 153 65,71 22,91 91,4 | 90,0 | 94,7 | 89,4
RZ-146X 12 54,8 7,089 1.4310 181,5 78,19 23,39 84,6 | 90,1 | 86,8 | 77,0
RZ-130LX 12 33,2 8,878 1.4310 137 47,4 14,2 78,2 | 91,8 | 81,0 | 61,9
RZ-145X 12 38,3 11,915 1.4310 181,5 52,22 13,92 68,7 | 92,3 | 68,1 | 45,8
RZ-147E-02X 10 41,6 18,538 1.4310 212 51,77 10,17 57,5 | 89,3 | 54,5 | 28,6
RZ-147RX 11 48 19,097 1.4310 251,8 59,88 11,88 56,6 | 88,4 | 53,1 | 28,2
RZ-162QX 14 44,2 39,263 1.4310 386,7 53,12 8,92 44,7 | 83,2 | 37,2 | 13,8
Número de resortes metálicos similares: 21

Número de arancel aduanero: 73202085; Resorte de extensión RZ-130MX

País de origen: DE, German; Resorte de extensión RZ-130MX
