Resorte de extensión Z-115F-14I Acero para muelles Ø 1,4 x 20 x 114,5 mm / 180°

Precios progresivos - Resorte de extensión Z-115F-14I

Cantidad Precio unidad [EUR]
1 6,0900 EUR
2 3,8400 EUR
3 2,2300 EUR
7 1,8600 EUR
17 0,9400 EUR
37 0,5800 EUR
75 0,4000 EUR
125 0,3775 EUR
175 0,3713 EUR
250 0,3676 EUR
350 0,3582 EUR
450 0,3516 EUR

Resorte de extensión Comprar

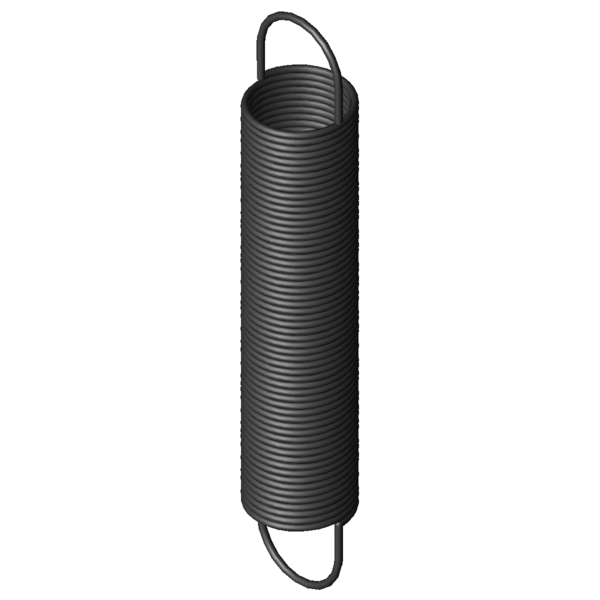

Imagen del producto Resorte de extensión Z-115F-14I
Imagen del producto Resorte de extensión Z-115F-14I
Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión Z-115F-14I

Símbolo Valor Unidad Descripción
Material EN 10270-1 - Tipo de material
Oefo 1/1 deutsche - Forma del gancho
F1 N Fuerza del muelle precomprimido
L1 mm Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1 mm Sección del muelle precomprimido
F2 N Fuerza del muelle con carga
L2 mm Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2 mm Sección del muelle con carga
Posición del gancho 180 ° Posición del gancho (ángulo de torsión entre ambos ganchos)
d 1,4 mm Diámetro del hilo
D mm Diámetro medio de la espira
De 20 mm Diámetro exterior de la espira
Dh 23 mm Diámetro mínimo del casquillo
L0 114,5 mm Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk 84,7 mm Longitud libre sin carga con precompresión
Ln 576,26 mm Longitud máxima con carga estática
sn 461,76 mm Recorrido máximo del muelle con carga estática
Fn 49,5 N Fuerza máxima con carga estática
n Stück Anzahl der federnden Windungen
nt Unidades Número de espiras
Lh 14,9 mm Distancia entre el borde interior del gancho y el cuerpo del muelle
R 0,102 N/mm Índice de rigidez
F0 2,3 N Fuerza precompresión interior
Fntol 2,8 N (+/-) Tolerancia fuerza máxima estática
L0tol 2,4 mm (+/-) Tolerancia longitud no comprimida
Detol 0,35 mm (+/-) Tolerancia diámetro exterior espira
Oesttol 52 grados Tolerancia posición del gancho
Gew 43,564 g Peso del artículo
PG ZE - Grupo de precios para este artículo
dibujo técnico Resorte de extensión
dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión Z-115F-14I Acero para muelles Ø 1,4 x 20 x 114,5 mm / 180°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión Z-115F-14I Acero para muelles Ø 1,4 x 20 x 114,5 mm / 180°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión Z-115F-14I Acero para muelles Ø 1,4 x 20 x 114,5 mm / 180°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión Z-115F-14I Acero para muelles Ø 1,4 x 20 x 114,5 mm / 180°

cálculo-de-la-ruta-de-fuerza Resorte de extensión Z-115F-14I

Formulario de consulta Resorte de extensión Z-115F-14I Acero para muelles Ø 1,4 x 20 x 114,5 mm / 180°

Formulario de consulta Resorte de extensión Z-115F-14I

Resortes de extensión similares para Resorte de extensión Z-115F-14I Acero para muelles Ø 1,4 x 20 x 114,5 mm / 180°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Semejanza in %: En general | geometría | Carga | Rigidez
Z-115F-14I EN 10270-1 1,4 20 114,5 49,5 576,26 461,76 0,102 100,0 | 100,0 | 100,0 | 100,0
RZ-115F-14I 1.4310 1,4 20 114,5 44,2 595,2 480,7 0,088 92,8 | 100,0 | 92,7 | 85,8
Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semejanza in %
En general | geometría | Carga | Rigidez
Z-115F-14I 20 114,5 0,102 EN 10270-1 49,5 576,26 461,76 100,0 | 100,0 | 100,0 | 100,0
Z-115V-17I 20 133 0,117 EN 10270-1 60,54 615,49 482,49 46,9 | 84,5 | 40,3 | 15,9
Z-115V-16I 20 121 0,132 EN 10270-1 60,54 547,95 426,95 86,2 | 96,0 | 87,1 | 75,6
Z-115V-15I 20 109 0,152 EN 10270-1 60,54 480,42 371,42 81,0 | 96,2 | 81,1 | 65,8
Z-118AI 21,6 117 0,156 EN 10270-1 67,4 523,5 406,5 79,3 | 92,7 | 80,7 | 64,7
Z-115V-14I 20 99 0,175 EN 10270-1 60,54 421,82 322,82 75,4 | 93,3 | 75,8 | 57,2
Z-115V-13I 20 90 0,201 EN 10270-1 60,54 371,17 281,17 70,6 | 90,6 | 71,3 | 49,8
Z-121CI 17,6 123 0,269 EN 10270-1 82,12 404,7 281,7 62,3 | 89,5 | 60,6 | 36,8
Z-130KI 20 136 0,298 EN 10270-1 100,9 451,2 315,2 64,8 | 89,7 | 64,0 | 40,6
Z-121BI 17,6 111 0,305 EN 10270-1 82,12 359,8 248,8 60,1 | 90,8 | 57,1 | 32,5
Z-136AI 22 124 0,438 EN 10270-1 123,3 385,22 261,22 51,8 | 84,4 | 48,4 | 22,7
Z-130JI 20 100 0,449 EN 10270-1 100,9 309,45 209,45 52,6 | 88,4 | 47,2 | 22,3
Z-136I 22 110 0,516 EN 10270-1 123,3 331,89 221,89 49,7 | 85,7 | 44,1 | 19,3
Z-141AI 18 118 0,856 EN 10270-1 149,2 278,64 160,64 43,7 | 85,7 | 34,0 | 11,5
Z-147K-03I 20 134 0,872 EN 10270-1 176,1 319 185 89,9 | 95,3 | 91,5 | 82,9
Z-141I 18 104 1,007 EN 10270-1 149,2 240,46 136,46 62,5 | 85,3 | 63,2 | 39,0
Número de resortes metálicos similares: 15

Número de arancel aduanero: 73202085; Resorte de extensión Z-115F-14I

País de origen: DE, German; Resorte de extensión Z-115F-14I
