Resorte de extensión Z-115V-14I Acero para muelles Ø 1,5 x 20 x 99 mm / 180°

Precios progresivos - Resorte de extensión Z-115V-14I

Cantidad Precio unidad [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6356 EUR
175 0,6220 EUR
250 0,6172 EUR
350 0,5899 EUR
450 0,5461 EUR

Resorte de extensión Comprar

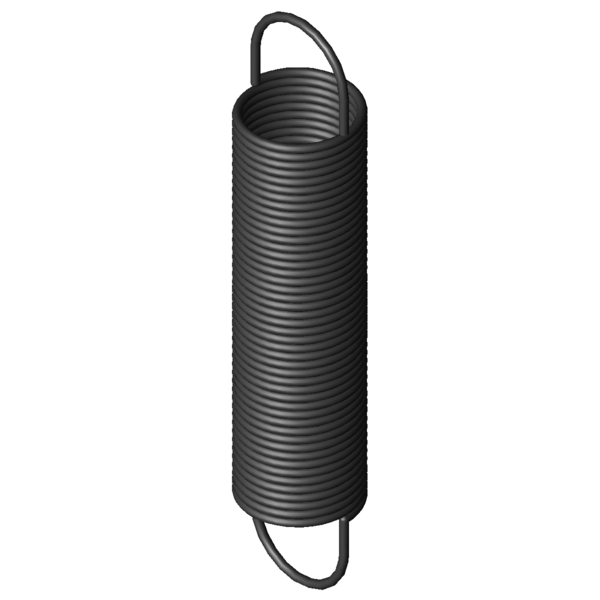

Imagen del producto Resorte de extensión Z-115V-14I
Imagen del producto Resorte de extensión Z-115V-14I
Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión Z-115V-14I

Símbolo Valor Unidad Descripción
Material EN 10270-1 - Tipo de material
Oefo 1/1 deutsche - Forma del gancho
F1 N Fuerza del muelle precomprimido
L1 mm Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1 mm Sección del muelle precomprimido
F2 N Fuerza del muelle con carga
L2 mm Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2 mm Sección del muelle con carga
Posición del gancho 180 ° Posición del gancho (ángulo de torsión entre ambos ganchos)
d 1,5 mm Diámetro del hilo
D mm Diámetro medio de la espira
De 20 mm Diámetro exterior de la espira
Dh 22,7 mm Diámetro mínimo del casquillo
L0 99 mm Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk 71,25 mm Longitud libre sin carga con precompresión
Ln 421,82 mm Longitud máxima con carga estática
sn 322,82 mm Recorrido máximo del muelle con carga estática
Fn 60,54 N Fuerza máxima con carga estática
n Stück Anzahl der federnden Windungen
nt Unidades Número de espiras
Lh 13,87 mm Distancia entre el borde interior del gancho y el cuerpo del muelle
R 0,175 N/mm Índice de rigidez
F0 3,991 N Fuerza precompresión interior
Fntol 3,27 N (+/-) Tolerancia fuerza máxima estática
L0tol 1,8 mm (+/-) Tolerancia longitud no comprimida
Detol 0,45 mm (+/-) Tolerancia diámetro exterior espira
Oesttol 51 grados Tolerancia posición del gancho
Gew 39,13 g Peso del artículo
PG ZJ - Grupo de precios para este artículo
dibujo técnico Resorte de extensión
dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión Z-115V-14I Acero para muelles Ø 1,5 x 20 x 99 mm / 180°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión Z-115V-14I Acero para muelles Ø 1,5 x 20 x 99 mm / 180°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión Z-115V-14I Acero para muelles Ø 1,5 x 20 x 99 mm / 180°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión Z-115V-14I Acero para muelles Ø 1,5 x 20 x 99 mm / 180°

cálculo-de-la-ruta-de-fuerza Resorte de extensión Z-115V-14I

Formulario de consulta Resorte de extensión Z-115V-14I Acero para muelles Ø 1,5 x 20 x 99 mm / 180°

Formulario de consulta Resorte de extensión Z-115V-14I

Resortes de extensión similares para Resorte de extensión Z-115V-14I Acero para muelles Ø 1,5 x 20 x 99 mm / 180°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Semejanza in %: En general | geometría | Carga | Rigidez
Z-115V-14I EN 10270-1 1,5 20 99 60,54 421,82 322,82 0,175 100,0 | 100,0 | 100,0 | 100,0
RZ-115V-14I 1.4310 1,5 20 99 51,22 418,1 319,1 0,15 92,4 | 100,0 | 91,7 | 85,6
Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semejanza in %
En general | geometría | Carga | Rigidez
Z-115F-14I 20 114,5 0,102 EN 10270-1 49,5 576,26 461,76 75,4 | 93,3 | 75,8 | 57,2
Z-103AI 17,2 91,9 0,117 EN 10270-1 42,35 430,18 338,28 78,9 | 87,4 | 82,7 | 66,8
Z-115V-16I 20 121 0,132 EN 10270-1 60,54 547,95 426,95 85,8 | 93,9 | 87,8 | 75,6
Z-115V-15I 20 109 0,152 EN 10270-1 60,54 480,42 371,42 92,4 | 96,9 | 93,5 | 86,9
Z-115F-13I 20 86,3 0,154 EN 10270-1 49,5 392,85 306,55 89,3 | 93,5 | 88,4 | 86,1
Z-115V-14I 20 99 0,175 EN 10270-1 60,54 421,82 322,82 100,0 | 100,0 | 100,0 | 100,0
Z-115V-13I 20 90 0,201 EN 10270-1 60,54 371,17 281,17 92,5 | 97,0 | 93,5 | 87,1
Z-118I 21,6 95 0,211 EN 10270-1 67,4 395,13 300,13 89,7 | 94,1 | 91,4 | 83,5
Z-115V-12I 20 79 0,243 EN 10270-1 60,54 311,57 232,57 83,8 | 93,3 | 86,0 | 72,0
Z-117AI 21,6 85 0,249 EN 10270-1 67,4 339,54 254,54 82,0 | 90,7 | 84,3 | 70,8
Z-121BI 17,6 111 0,305 EN 10270-1 82,12 359,8 248,8 74,2 | 90,3 | 75,4 | 56,8
Z-121AI 17,6 99,8 0,351 EN 10270-1 82,12 316,3 216,5 71,2 | 93,6 | 70,4 | 49,4
Z-121I 17,6 88,6 0,413 EN 10270-1 82,12 272,37 183,77 65,9 | 90,4 | 65,3 | 42,0
Z-130JI 20 100 0,449 EN 10270-1 100,9 309,45 209,45 65,2 | 94,1 | 62,4 | 38,9
Z-136I 22 110 0,516 EN 10270-1 123,3 331,89 221,89 59,3 | 85,3 | 58,9 | 33,7
Z-141I 18 104 1,007 EN 10270-1 149,2 240,46 136,46 48,4 | 86,7 | 41,4 | 17,2
Z-137AI 18,6 95 1,033 EN 10270-1 144,7 224,6 129,6 48,6 | 88,0 | 41,0 | 16,8
Z-147K-02I 20 112 1,099 EN 10270-1 176,1 258,86 146,86 47,0 | 85,5 | 39,9 | 15,6
Z-140AI 18 87,4 1,263 EN 10270-1 149,2 196,22 108,82 45,1 | 84,4 | 37,1 | 13,7
Z-147K-01I 20 90,9 1,485 EN 10270-1 176,1 199,61 108,71 44,1 | 86,7 | 34,0 | 11,6
Z-147K-21I 20 75,5 1,968 EN 10270-1 176,1 157,5 82 40,0 | 81,5 | 29,9 | 8,7
Número de resortes metálicos similares: 20

Número de arancel aduanero: 73202085; Resorte de extensión Z-115V-14I

País de origen: DE, German; Resorte de extensión Z-115V-14I
