Resorte de extensión Z-143I Acero para muelles Ø 2 x 14,5 x 58,8 mm / 180°

Precios progresivos - Resorte de extensión Z-143I

Cantidad	Precio unidad [EUR]
1	6,2300 EUR
2	3,9200 EUR
3	2,5300 EUR
7	2,1100 EUR
17	1,0500 EUR
37	0,6800 EUR
75	0,5300 EUR
125	0,5300 EUR
175	0,5300 EUR
250	0,5300 EUR
350	0,5300 EUR
450	0,5300 EUR

Resorte de extensión Comprar

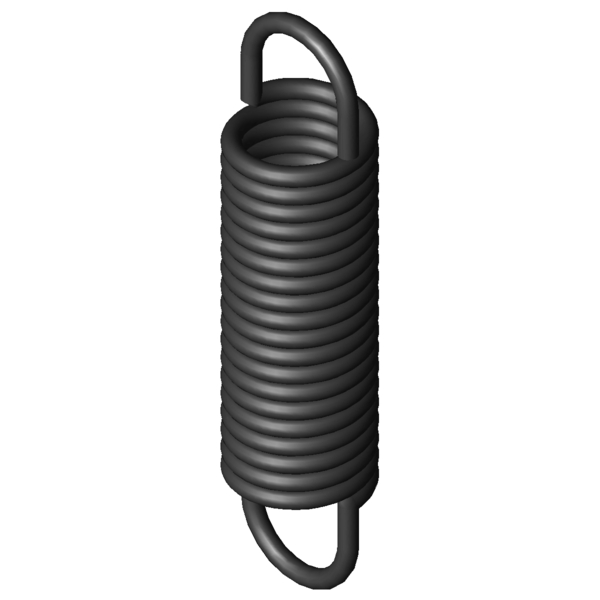

Imagen del producto Resorte de extensión Z-143I

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión Z-143I

Símbolo	Valor	Unidad	Descripción
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma del gancho
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle con carga
L2		mm	Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2		mm	Sección del muelle con carga
Posición del gancho	180	°	Posición del gancho (ángulo de torsión entre ambos ganchos)
d	2	mm	Diámetro del hilo
D		mm	Diámetro medio de la espira
De	14,5	mm	Diámetro exterior de la espira
Dh	17,8	mm	Diámetro mínimo del casquillo
L0	58,8	mm	Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk	41	mm	Longitud libre sin carga con precompresión
Ln	97,56	mm	Longitud máxima con carga estática
sn	38,76	mm	Recorrido máximo del muelle con carga estática
Fn	182,5	N	Fuerza máxima con carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidades	Número de espiras
Lh	8,9	mm	Distancia entre el borde interior del gancho y el cuerpo del muelle
R	4,28	N/mm	Índice de rigidez
F0	16,7	N	Fuerza precompresión interior
Fntol	13,01	N	(+/-) Tolerancia fuerza máxima estática
L0tol	1,1	mm	(+/-) Tolerancia longitud no comprimida
Detol	0,3	mm	(+/-) Tolerancia diámetro exterior espira
Oesttol	24	grados	Tolerancia posición del gancho
Gew	20,88	g	Peso del artículo
PG	#ZG	-	Grupo de precios para este artículo

dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión Z-143I Acero para muelles Ø 2 x 14,5 x 58,8 mm / 180°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión Z-143I Acero para muelles Ø 2 x 14,5 x 58,8 mm / 180°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión Z-143I Acero para muelles Ø 2 x 14,5 x 58,8 mm / 180°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión Z-143I Acero para muelles Ø 2 x 14,5 x 58,8 mm / 180°

cálculo-de-la-ruta-de-fuerza Resorte de extensión Z-143I

Formulario de consulta Resorte de extensión Z-143I Acero para muelles Ø 2 x 14,5 x 58,8 mm / 180°

Formulario de consulta Resorte de extensión Z-143I

Resortes de extensión similares para Resorte de extensión Z-143I Acero para muelles Ø 2 x 14,5 x 58,8 mm / 180°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
Z-143I	EN 10270-1	2	14,5	58,8	182,5	97,56	38,76	4,28	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-143I	1.4310	2	14,5	58,8	153	96,82	38,02	3,676	92,1 \| 100,0 \| 91,0 \| 85,5

Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
Z-115V-22I	15	71,5	0,629	EN 10270-1	79,83	188,79	117,29	45,8 \| 84,6 \| 38,4 \| 14,5
Z-115JI	15	55,9	0,635	EN 10270-1	66,08	151,39	95,49	46,8 \| 87,2 \| 38,4 \| 14,7
Z-106E-11I	12,7	50,2	0,65	EN 10270-1	56,71	130,31	80,11	44,4 \| 78,5 \| 39,7 \| 15,0
Z-109I	11,2	61,2	0,692	EN 10270-1	63,88	146,3	85,1	44,9 \| 78,6 \| 40,3 \| 15,9
Z-115V-21I	15	62,5	0,762	EN 10270-1	79,83	158,78	96,28	49,4 \| 88,6 \| 42,0 \| 17,6
Z-115E-11I	11,3	59	0,895	EN 10270-1	70,59	131,4	72,4	49,2 \| 80,9 \| 46,1 \| 20,7
Z-121GI	15,5	66	0,904	EN 10270-1	92,71	160,45	94,45	51,4 \| 87,5 \| 45,9 \| 20,8
Z-123I	14,1	59	1,395	EN 10270-1	101,3	126,02	67,02	60,4 \| 92,3 \| 56,7 \| 32,1
Z-115V-31I	12	57,5	1,62	EN 10270-1	98,5	113,84	56,34	61,2 \| 85,2 \| 61,4 \| 37,1
Z-130K-21I	16	63	1,66	EN 10270-1	124,8	132,23	69,23	63,9 \| 91,3 \| 62,2 \| 38,3
Z-124F-02I	12,7	52	2,271	EN 10270-1	111,8	97,57	45,57	70,2 \| 85,3 \| 73,2 \| 52,1
Z-126I	11,6	55	2,725	EN 10270-1	121,5	95,99	40,99	76,0 \| 84,5 \| 80,6 \| 63,0
Z-141FI	16	53	3,832	EN 10270-1	166,7	92,72	39,72	92,4 \| 93,6 \| 94,5 \| 89,1
Z-130NI	12	60,2	4,113	EN 10270-1	162,8	96,44	36,24	92,3 \| 90,1 \| 91,4 \| 95,4
Z-143I	14,5	58,8	4,28	EN 10270-1	182,5	97,56	38,76	100,0 \| 100,0 \| 100,0 \| 100,0
Z-142I	14,5	42,8	7,257	EN 10270-1	182,5	65,66	22,86	76,5 \| 90,9 \| 79,5 \| 59,0
Z-147MI	15	54,4	7,342	EN 10270-1	229,9	82,89	28,49	76,1 \| 93,4 \| 76,4 \| 58,3
Z-146I	12	54,8	8,359	EN 10270-1	216,4	78,34	23,54	71,9 \| 92,0 \| 72,5 \| 51,2
Z-160I	15	48,5	17,717	EN 10270-1	324,5	65,16	16,66	53,4 \| 86,4 \| 49,6 \| 24,2
Z-162U-38I	18	60,5	19,56	EN 10270-1	452,6	81,4	20,9	50,1 \| 81,5 \| 47,1 \| 21,7
Z-162RI	14	61	28,755	EN 10270-1	466,9	75,64	14,64	47,1 \| 88,1 \| 38,4 \| 14,8
Z-177QI	18	56,9	60,321	EN 10270-1	739,6	67,97	11,07	37,1 \| 77,6 \| 26,6 \| 7,0

Número de resortes metálicos similares: 21

Número de arancel aduanero: 73202085; Resorte de extensión Z-143I

País de origen: DE, German; Resorte de extensión Z-143I
