Resorte de extensión RZ-143I Acero inoxidable Ø 2 x 14,5 x 58,8 mm / 180°

Precios progresivos - Resorte de extensión RZ-143I

Cantidad	Precio unidad [EUR]
1	6,5600 EUR
2	4,1300 EUR
3	2,9300 EUR
7	2,5000 EUR
17	1,2300 EUR
37	0,9300 EUR
75	0,7600 EUR
125	0,7600 EUR
175	0,7600 EUR
250	0,7600 EUR
350	0,7600 EUR
450	0,7600 EUR

Resorte de extensión Comprar

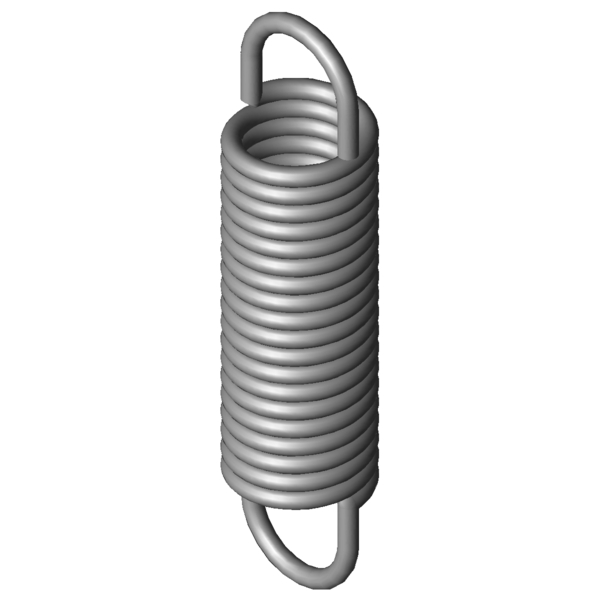

Imagen del producto Resorte de extensión RZ-143I

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión RZ-143I

Símbolo	Valor	Unidad	Descripción
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma del gancho
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle con carga
L2		mm	Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2		mm	Sección del muelle con carga
Posición del gancho	180	°	Posición del gancho (ángulo de torsión entre ambos ganchos)
d	2	mm	Diámetro del hilo
D		mm	Diámetro medio de la espira
De	14,5	mm	Diámetro exterior de la espira
Dh	17,8	mm	Diámetro mínimo del casquillo
L0	58,8	mm	Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk	41	mm	Longitud libre sin carga con precompresión
Ln	96,82	mm	Longitud máxima con carga estática
sn	38,02	mm	Recorrido máximo del muelle con carga estática
Fn	153	N	Fuerza máxima con carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidades	Número de espiras
Lh	8,9	mm	Distancia entre el borde interior del gancho y el cuerpo del muelle
R	3,676	N/mm	Índice de rigidez
F0	13,3	N	Fuerza precompresión interior
Fntol	12,57	N	(+/-) Tolerancia fuerza máxima estática
L0tol	1,1	mm	(+/-) Tolerancia longitud no comprimida
Detol	0,3	mm	(+/-) Tolerancia diámetro exterior espira
Oesttol	24	grados	Tolerancia posición del gancho
Gew	20,7294	g	Peso del artículo
PG	#ZK	-	Grupo de precios para este artículo

dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión RZ-143I Acero inoxidable Ø 2 x 14,5 x 58,8 mm / 180°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión RZ-143I Acero inoxidable Ø 2 x 14,5 x 58,8 mm / 180°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión RZ-143I Acero inoxidable Ø 2 x 14,5 x 58,8 mm / 180°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-143I Acero inoxidable Ø 2 x 14,5 x 58,8 mm / 180°

cálculo-de-la-ruta-de-fuerza Resorte de extensión RZ-143I

Formulario de consulta Resorte de extensión RZ-143I Acero inoxidable Ø 2 x 14,5 x 58,8 mm / 180°

Formulario de consulta Resorte de extensión RZ-143I

Resortes de extensión similares para Resorte de extensión RZ-143I Acero inoxidable Ø 2 x 14,5 x 58,8 mm / 180°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
RZ-143I	1.4310	2	14,5	58,8	153	96,82	38,02	3,676	100,0 \| 100,0 \| 100,0 \| 100,0
Z-143I	EN 10270-1	2	14,5	58,8	182,5	97,56	38,76	4,28	92,1 \| 100,0 \| 91,0 \| 85,5

Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
RZ-115V-22I	15	71,5	0,537	1.4310	67,55	187,61	116,11	45,8 \| 84,6 \| 38,4 \| 14,5
RZ-115JI	15	55,9	0,545	1.4310	55,72	150,08	94,18	46,8 \| 87,2 \| 38,4 \| 14,7
RZ-106E-11I	12,7	50,2	0,558	1.4310	47,55	128,8	78,6	44,4 \| 78,5 \| 39,7 \| 15,0
RZ-109I	11,2	61,2	0,594	1.4310	53,56	144,64	83,44	44,9 \| 78,6 \| 40,3 \| 16,0
RZ-115V-21I	15	62,5	0,655	1.4310	67,55	157,81	95,31	49,4 \| 88,6 \| 42,0 \| 17,6
RZ-115E-11I	11,3	59	0,769	1.4310	59,25	130,1	71,1	49,2 \| 80,9 \| 46,1 \| 20,7
RZ-121GI	15,5	66	0,776	1.4310	78,31	159,38	93,38	51,4 \| 87,5 \| 45,9 \| 20,8
RZ-123I	14,1	59	1,198	1.4310	85,63	125,2	66,2	60,4 \| 92,3 \| 56,7 \| 32,1
RZ-115V-31I	12	57,5	1,391	1.4310	83,35	113,26	55,76	61,2 \| 85,2 \| 61,3 \| 37,1
RZ-130K-21I	16	63	1,426	1.4310	105	131,1	68,1	64,0 \| 91,3 \| 62,2 \| 38,3
RZ-124F-02I	12,7	52	1,95	1.4310	94,45	97	45	70,2 \| 85,3 \| 73,1 \| 52,2
RZ-126I	11,6	55	2,341	1.4310	102,6	95,49	40,49	76,0 \| 84,5 \| 80,5 \| 63,0
RZ-141FI	16	53	3,292	1.4310	139,7	91,94	38,94	92,4 \| 93,6 \| 94,5 \| 89,1
RZ-130NI	12	60,2	3,533	1.4310	137	95,88	35,68	92,4 \| 90,1 \| 91,7 \| 95,4
RZ-143I	14,5	58,8	3,676	1.4310	153	96,82	38,02	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-142I	14,5	42,8	6,233	1.4310	153	65,22	22,42	76,5 \| 90,9 \| 79,5 \| 59,0
RZ-147MI	15	54,4	6,306	1.4310	192,2	82,25	27,85	76,0 \| 93,4 \| 76,4 \| 58,3
RZ-146I	12	54,8	7,179	1.4310	181,5	77,89	23,09	71,9 \| 92,0 \| 72,5 \| 51,2
RZ-160I	15	48,5	15,217	1.4310	269,8	64,69	16,19	53,4 \| 86,4 \| 49,6 \| 24,1
RZ-162U-38I	18	60,5	16,8	1.4310	373,9	80,67	20,17	50,1 \| 81,5 \| 47,0 \| 21,7
RZ-162RI	14	61	24,698	1.4310	386,7	75,17	14,17	47,1 \| 88,1 \| 38,4 \| 14,7
RZ-177QI	18	56,9	51,809	1.4310	617,1	67,7	10,8	37,1 \| 77,6 \| 26,6 \| 7,0

Número de resortes metálicos similares: 21

Número de arancel aduanero: 73202085; Resorte de extensión RZ-143I

País de origen: DE, German; Resorte de extensión RZ-143I
