Resorte de extensión Z-147JI Acero para muelles Ø 2,2 x 24 x 122 mm / 180°

Precios progresivos - Resorte de extensión Z-147JI

Cantidad Precio unidad [EUR]
1 6,5600 EUR
2 4,1300 EUR
3 2,9300 EUR
7 2,5000 EUR
17 1,2300 EUR
37 0,9300 EUR
75 0,7600 EUR
125 0,7600 EUR
175 0,7600 EUR
250 0,7600 EUR
350 0,7600 EUR
450 0,7600 EUR

Resorte de extensión Comprar

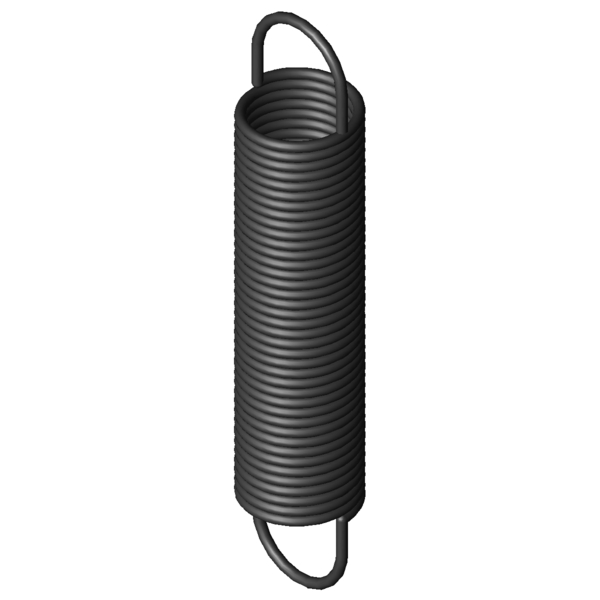

Imagen del producto Resorte de extensión Z-147JI
Imagen del producto Resorte de extensión Z-147JI
Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión Z-147JI

Símbolo Valor Unidad Descripción
Material EN 10270-1 - Tipo de material
Oefo 1/1 deutsche - Forma del gancho
F1 N Fuerza del muelle precomprimido
L1 mm Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1 mm Sección del muelle precomprimido
F2 N Fuerza del muelle con carga
L2 mm Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2 mm Sección del muelle con carga
Posición del gancho 180 ° Posición del gancho (ángulo de torsión entre ambos ganchos)
d 2,2 mm Diámetro del hilo
D mm Diámetro medio de la espira
De 24 mm Diámetro exterior de la espira
Dh 27,8 mm Diámetro mínimo del casquillo
L0 122 mm Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk 89,1 mm Longitud libre sin carga con precompresión
Ln 359,08 mm Longitud máxima con carga estática
sn 237,08 mm Recorrido máximo del muelle con carga estática
Fn 148 N Fuerza máxima con carga estática
n Stück Anzahl der federnden Windungen
nt Unidades Número de espiras
Lh 16,45 mm Distancia entre el borde interior del gancho y el cuerpo del muelle
R 0,583 N/mm Índice de rigidez
F0 9,811 N Fuerza precompresión interior
Fntol 7,49 N (+/-) Tolerancia fuerza máxima estática
L0tol 2,4 mm (+/-) Tolerancia longitud no comprimida
Detol 0,45 mm (+/-) Tolerancia diámetro exterior espira
Oesttol 40 grados Tolerancia posición del gancho
Gew 84,91 g Peso del artículo
PG #ZK - Grupo de precios para este artículo
dibujo técnico Resorte de extensión
dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión Z-147JI Acero para muelles Ø 2,2 x 24 x 122 mm / 180°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión Z-147JI Acero para muelles Ø 2,2 x 24 x 122 mm / 180°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión Z-147JI Acero para muelles Ø 2,2 x 24 x 122 mm / 180°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión Z-147JI Acero para muelles Ø 2,2 x 24 x 122 mm / 180°

cálculo-de-la-ruta-de-fuerza Resorte de extensión Z-147JI

Formulario de consulta Resorte de extensión Z-147JI Acero para muelles Ø 2,2 x 24 x 122 mm / 180°

Formulario de consulta Resorte de extensión Z-147JI

Resortes de extensión similares para Resorte de extensión Z-147JI Acero para muelles Ø 2,2 x 24 x 122 mm / 180°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Semejanza in %: En general | geometría | Carga | Rigidez
Z-147JI EN 10270-1 2,2 24 122 148 359,08 237,08 0,583 100,0 | 100,0 | 100,0 | 100,0
RZ-147JI 1.4310 2,2 24 122 123,7 353,4 231,4 0,501 92,1 | 100,0 | 90,6 | 85,6
Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semejanza in %
En general | geometría | Carga | Rigidez
Z-115F-14I 20 114,5 0,102 EN 10270-1 49,5 576,26 461,76 46,6 | 80,3 | 42,4 | 17,2
Z-115V-17I 20 133 0,117 EN 10270-1 60,54 615,49 482,49 48,7 | 81,1 | 45,0 | 20,1
Z-115V-16I 20 121 0,132 EN 10270-1 60,54 547,95 426,95 51,5 | 83,6 | 48,2 | 22,7
Z-118AI 21,6 117 0,156 EN 10270-1 67,4 523,5 406,5 54,9 | 86,2 | 51,9 | 26,6
Z-130E-14I 24 143,5 0,164 EN 10270-1 84,2 632,3 488,8 56,4 | 88,9 | 52,7 | 27,6
Z-130E-13I 24 107,5 0,247 EN 10270-1 84,2 432 324,5 65,5 | 90,0 | 65,0 | 41,6
Z-133I 27 118 0,264 EN 10270-1 101,2 475,23 357,23 68,3 | 92,2 | 67,4 | 45,4
Z-136BI 22 138 0,381 EN 10270-1 123,3 438,54 300,54 79,0 | 90,3 | 81,1 | 65,7
Z-136AI 22 124 0,438 EN 10270-1 123,3 385,22 261,22 85,4 | 93,7 | 87,0 | 75,6
Z-136I 22 110 0,516 EN 10270-1 123,3 331,89 221,89 89,5 | 90,9 | 88,5 | 89,0
Z-147JI 24 122 0,583 EN 10270-1 148 359,08 237,08 100,0 | 100,0 | 100,0 | 100,0
Z-147K-03I 20 134 0,872 EN 10270-1 176,1 319 185 79,4 | 91,5 | 81,0 | 65,6
Z-147K-02I 20 112 1,099 EN 10270-1 176,1 258,86 146,86 72,3 | 91,7 | 73,0 | 52,1
Z-156I 22,5 130 1,259 EN 10270-1 223,8 293,68 163,68 68,4 | 91,9 | 67,6 | 45,7
Z-162K-01I 25 143 1,487 EN 10270-1 277,6 315,17 172,17 62,8 | 86,6 | 63,0 | 38,7
Z-156JI 20 123,5 1,929 EN 10270-1 249,9 242,57 119,07 58,2 | 90,0 | 54,7 | 29,7
Z-162U-32I 24 154 2,2 EN 10270-1 348,5 299,94 145,94 54,1 | 84,2 | 52,0 | 26,1
Z-162K-21I 25 104 2,34 EN 10270-1 277,6 213,6 109,6 53,7 | 86,6 | 49,8 | 24,6
Z-159I 18,5 124 2,46 EN 10270-1 268,6 224,03 100,03 53,2 | 87,8 | 48,6 | 23,2
Z-162U-31I 24 133 2,66 EN 10270-1 348,5 253,71 120,71 52,2 | 88,4 | 46,7 | 21,6
Z-170I 28,2 118 2,79 EN 10270-1 358,7 238,15 120,15 50,1 | 83,5 | 46,0 | 20,9
Z-162U-30I 24 115 3,24 EN 10270-1 348,5 214,09 99,09 49,7 | 89,2 | 42,1 | 17,7
Z-162N-01I 20 112 4,035 EN 10270-1 341,5 189,8 77,8 45,6 | 84,6 | 38,1 | 14,2
Z-162U-29I 24 94 4,35 EN 10270-1 348,5 167,9 73,9 44,5 | 83,5 | 36,8 | 13,2
Z-173I 23,2 110 5,485 EN 10270-1 430,1 183,35 73,35 42,8 | 85,2 | 32,7 | 10,6
Z-177NI 25 122 7,126 EN 10270-1 555,1 194,75 72,75 40,9 | 85,7 | 28,7 | 8,2
Número de resortes metálicos similares: 25

Número de arancel aduanero: 73202085; Resorte de extensión Z-147JI

País de origen: DE, German; Resorte de extensión Z-147JI

Imagen del producto - Muelles de extensión Z-147JI

Imagen del producto - Muelles de extensión Z-147JI

QR-Code: Resorte de extensión Z-147JI

QR-Code - Muelles de extensión - Z-147JI | https://www.federnshop.com/es/productos/muelles_de_extensi%c3%b3n/z-147ji.html
