Resorte de extensión Z-156HX Acero para muelles Ø 2,5 x 20 x 91 mm / 270°

Precios progresivos - Resorte de extensión Z-156HX

Cantidad	Precio unidad [EUR]
1	6,5600 EUR
2	4,1300 EUR
3	2,9300 EUR
7	2,5000 EUR
17	1,2300 EUR
37	0,9300 EUR
75	0,7600 EUR
125	0,7600 EUR
175	0,7600 EUR
250	0,7600 EUR
350	0,7600 EUR
450	0,7600 EUR

Resorte de extensión Comprar

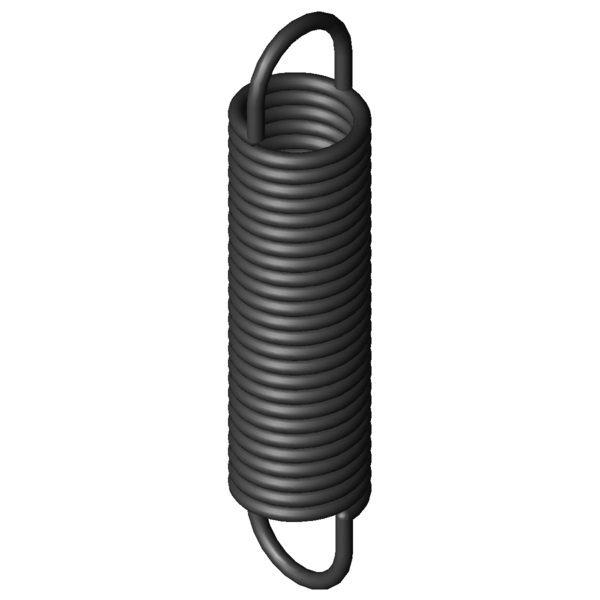

Imagen del producto Resorte de extensión Z-156HX

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión Z-156HX

Símbolo	Valor	Unidad	Descripción
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma del gancho
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle con carga
L2		mm	Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2		mm	Sección del muelle con carga
Posición del gancho	270	°	Posición del gancho (ángulo de torsión entre ambos ganchos)
d	2,5	mm	Diámetro del hilo
D		mm	Diámetro medio de la espira
De	20	mm	Diámetro exterior de la espira
Dh	24,1	mm	Diámetro mínimo del casquillo
L0	91	mm	Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk	66,88	mm	Longitud libre sin carga con precompresión
Ln	170,68	mm	Longitud máxima con carga estática
sn	79,68	mm	Recorrido máximo del muelle con carga estática
Fn	249,9	N	Fuerza máxima con carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidades	Número de espiras
Lh	12,06	mm	Distancia entre el borde interior del gancho y el cuerpo del muelle
R	2,884	N/mm	Índice de rigidez
F0	20,2	N	Fuerza precompresión interior
Fntol	14,2	N	(+/-) Tolerancia fuerza máxima estática
L0tol	1,5	mm	(+/-) Tolerancia longitud no comprimida
Detol	0,35	mm	(+/-) Tolerancia diámetro exterior espira
Oesttol	29	grados	Tolerancia posición del gancho
Gew	58,69	g	Peso del artículo
PG	#ZK	-	Grupo de precios para este artículo

dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión Z-156HX Acero para muelles Ø 2,5 x 20 x 91 mm / 270°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión Z-156HX Acero para muelles Ø 2,5 x 20 x 91 mm / 270°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión Z-156HX Acero para muelles Ø 2,5 x 20 x 91 mm / 270°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión Z-156HX Acero para muelles Ø 2,5 x 20 x 91 mm / 270°

cálculo-de-la-ruta-de-fuerza Resorte de extensión Z-156HX

Formulario de consulta Resorte de extensión Z-156HX Acero para muelles Ø 2,5 x 20 x 91 mm / 270°

Formulario de consulta Resorte de extensión Z-156HX

Resortes de extensión similares para Resorte de extensión Z-156HX Acero para muelles Ø 2,5 x 20 x 91 mm / 270°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
Z-156HX	EN 10270-1	2,5	20	91	249,9	170,68	79,68	2,884	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-156HX	1.4310	2,5	20	91	207,8	168,46	77,46	2,477	91,9 \| 100,0 \| 90,2 \| 85,5

Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
Z-117AX	21,6	85	0,247	EN 10270-1	67,4	341,44	256,44	40,2 \| 83,3 \| 29,0 \| 8,4
Z-115V-11X	20	70	0,294	EN 10270-1	60,54	262,67	192,67	40,6 \| 79,0 \| 32,8 \| 10,0
Z-121AX	17,6	99,8	0,349	EN 10270-1	82,12	317,27	217,47	42,6 \| 81,1 \| 34,8 \| 12,0
Z-121X	17,6	88,6	0,41	EN 10270-1	82,12	273,72	185,12	45,1 \| 83,1 \| 38,0 \| 14,1
Z-130JX	20	100	0,446	EN 10270-1	100,9	310,77	210,77	47,3 \| 87,7 \| 39,1 \| 15,3
Z-130HX	20	73	0,717	EN 10270-1	100,9	204,24	131,24	53,0 \| 84,1 \| 50,5 \| 24,5
Z-147HX	24	88,6	0,931	EN 10270-1	148	237,15	148,55	59,3 \| 89,6 \| 56,4 \| 31,8
Z-141X	18	104	1,001	EN 10270-1	149,2	241,32	137,32	59,8 \| 85,8 \| 58,9 \| 34,6
Z-137AX	18,6	95	1,025	EN 10270-1	144,7	225,6	130,6	61,5 \| 89,6 \| 59,5 \| 35,3
Z-147K-02X	20	112	1,092	EN 10270-1	176,1	259,81	147,81	63,3 \| 89,8 \| 62,2 \| 38,0
Z-140AX	18	87,4	1,253	EN 10270-1	149,2	197,09	109,69	66,1 \| 88,7 \| 66,2 \| 43,4
Z-147K-01X	20	90,9	1,472	EN 10270-1	176,1	200,57	109,67	72,9 \| 96,0 \| 71,6 \| 51,2
Z-147K-21X	20	75,5	1,964	EN 10270-1	176,1	158,5	83	80,4 \| 90,3 \| 83,2 \| 67,6
Z-155X	22,5	93	2,01	EN 10270-1	223,8	195,56	102,56	82,9 \| 95,6 \| 83,6 \| 69,6
Z-156HX	20	91	2,884	EN 10270-1	249,9	170,68	79,68	100,0 \| 100,0 \| 100,0 \| 100,0
Z-156GX	20	86	3,126	EN 10270-1	249,9	159,49	73,49	95,5 \| 98,2 \| 96,1 \| 92,2
Z-158X	18,5	86,6	3,925	EN 10270-1	268,6	149,28	62,68	85,0 \| 95,9 \| 85,9 \| 73,2
Z-162N-01X	20	112	4,002	EN 10270-1	341,5	190,44	78,44	82,7 \| 90,2 \| 85,8 \| 72,0
Z-162U-29X	24	94	4,29	EN 10270-1	348,5	168,8	74,8	79,3 \| 87,8 \| 82,8 \| 67,3
Z-162NX	20	95,8	4,972	EN 10270-1	341,5	158,96	63,16	76,3 \| 94,8 \| 76,2 \| 58,0
Z-162MX	20	70,6	7,813	EN 10270-1	341,5	110,79	40,19	62,6 \| 89,0 \| 61,8 \| 36,9
Z-176X	19,2	103	10,537	EN 10270-1	510	147,09	44,09	55,6 \| 87,5 \| 52,2 \| 27,1
Z-162U-39X	18	86	11,78	EN 10270-1	452,6	120,7	34,7	54,2 \| 89,3 \| 49,4 \| 24,0
Z-177RX	18	78,5	36,384	EN 10270-1	739,6	96,85	18,35	39,4 \| 81,9 \| 28,4 \| 7,8

Número de resortes metálicos similares: 23

Número de arancel aduanero: 73202085; Resorte de extensión Z-156HX

País de origen: DE, German; Resorte de extensión Z-156HX
