Resorte de extensión Z-162U-29X Acero para muelles Ø 3 x 24 x 94 mm / 270°

Precios progresivos - Resorte de extensión Z-162U-29X

Cantidad	Precio unidad [EUR]
1	6,8600 EUR
2	4,3200 EUR
3	3,3700 EUR
7	2,8700 EUR
17	2,8700 EUR
37	2,8700 EUR
75	2,8700 EUR
125	2,8700 EUR
175	2,8700 EUR
250	2,8700 EUR
350	2,8700 EUR
450	2,8700 EUR

Resorte de extensión Comprar

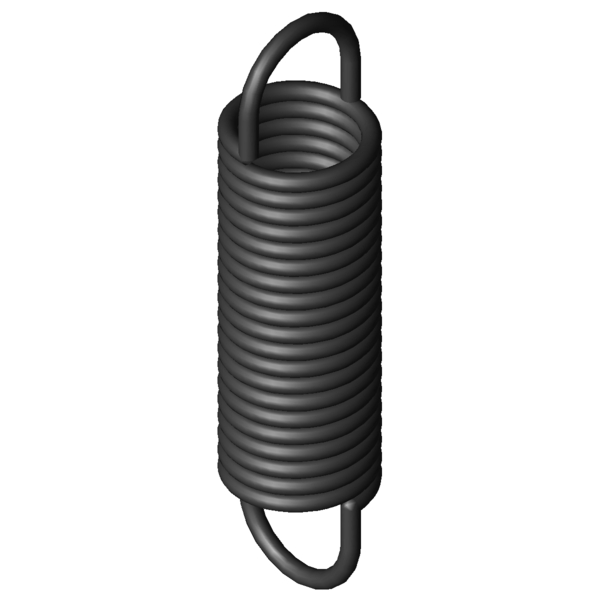

Imagen del producto Resorte de extensión Z-162U-29X

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión Z-162U-29X

Símbolo	Valor	Unidad	Descripción
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma del gancho
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle con carga
L2		mm	Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2		mm	Sección del muelle con carga
Posición del gancho	270	°	Posición del gancho (ángulo de torsión entre ambos ganchos)
d	3	mm	Diámetro del hilo
D		mm	Diámetro medio de la espira
De	24	mm	Diámetro exterior de la espira
Dh	28,9	mm	Diámetro mínimo del casquillo
L0	94	mm	Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk	65,25	mm	Longitud libre sin carga con precompresión
Ln	168,8	mm	Longitud máxima con carga estática
sn	74,8	mm	Recorrido máximo del muelle con carga estática
Fn	348,5	N	Fuerza máxima con carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidades	Número de espiras
Lh	14,38	mm	Distancia entre el borde interior del gancho y el cuerpo del muelle
R	4,29	N/mm	Índice de rigidez
F0	27,5	N	Fuerza precompresión interior
Fntol	19,7	N	(+/-) Tolerancia fuerza máxima estática
L0tol	1,5	mm	(+/-) Tolerancia longitud no comprimida
Detol	0,35	mm	(+/-) Tolerancia diámetro exterior espira
Oesttol	25	grados	Tolerancia posición del gancho
Gew	82,97	g	Peso del artículo
PG	###ZM	-	Grupo de precios para este artículo

dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión Z-162U-29X Acero para muelles Ø 3 x 24 x 94 mm / 270°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión Z-162U-29X Acero para muelles Ø 3 x 24 x 94 mm / 270°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión Z-162U-29X Acero para muelles Ø 3 x 24 x 94 mm / 270°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión Z-162U-29X Acero para muelles Ø 3 x 24 x 94 mm / 270°

cálculo-de-la-ruta-de-fuerza Resorte de extensión Z-162U-29X

Formulario de consulta Resorte de extensión Z-162U-29X Acero para muelles Ø 3 x 24 x 94 mm / 270°

Formulario de consulta Resorte de extensión Z-162U-29X

Resortes de extensión similares para Resorte de extensión Z-162U-29X Acero para muelles Ø 3 x 24 x 94 mm / 270°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
Z-162U-29X	EN 10270-1	3	24	94	348,5	168,8	74,8	4,29	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162U-29X	1.4310	3	24	94	287,9	166,1	72,1	3,688	91,7 \| 100,0 \| 89,5 \| 85,7

Número de resortes metálicos similares: 2

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
Z-130E-12X	24	80,3	0,395	EN 10270-1	84,2	283,63	203,33	40,4 \| 81,8 \| 30,5 \| 8,9
Z-130JX	20	100	0,446	EN 10270-1	100,9	310,77	210,77	40,5 \| 79,1 \| 32,2 \| 10,3
Z-136X	22	110	0,513	EN 10270-1	123,3	333,3	223,3	42,5 \| 81,3 \| 34,4 \| 11,9
Z-132X	27	78,8	0,528	EN 10270-1	101,2	257,41	178,61	42,5 \| 79,8 \| 35,5 \| 12,2
Z-147HX	24	88,6	0,931	EN 10270-1	148	237,15	148,55	52,3 \| 89,2 \| 46,4 \| 21,4
Z-137AX	18,6	95	1,025	EN 10270-1	144,7	225,6	130,6	51,4 \| 81,0 \| 49,4 \| 23,8
Z-152X	27,5	101	1,029	EN 10270-1	184,9	267,39	166,39	53,6 \| 87,9 \| 49,0 \| 23,9
Z-147GX	24	68,8	1,463	EN 10270-1	148	163,33	94,53	58,9 \| 82,2 \| 60,8 \| 33,6
Z-147K-01X	20	90,9	1,472	EN 10270-1	176,1	200,57	109,67	59,4 \| 84,5 \| 59,4 \| 34,5
Z-155X	22,5	93	2,01	EN 10270-1	223,8	195,56	102,56	69,1 \| 92,0 \| 68,6 \| 46,8
Z-162K-21X	25	104	2,31	EN 10270-1	277,6	214,7	110,7	73,6 \| 93,2 \| 73,6 \| 53,8
Z-156HX	20	91	2,884	EN 10270-1	249,9	170,68	79,68	79,3 \| 87,8 \| 82,8 \| 67,3
Z-156GX	20	86	3,126	EN 10270-1	249,9	159,49	73,49	81,3 \| 86,1 \| 85,0 \| 73,0
Z-162U-30X	24	115	3,211	EN 10270-1	348,5	214,99	99,99	85,4 \| 93,9 \| 87,4 \| 74,8
Z-162U-29X	24	94	4,29	EN 10270-1	348,5	168,8	74,8	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162NX	20	95,8	4,972	EN 10270-1	341,5	158,96	63,16	89,7 \| 91,6 \| 91,2 \| 86,2
Z-173X	23,2	110	5,395	EN 10270-1	430,1	184,1	74,1	87,4 \| 92,0 \| 90,0 \| 80,3
Z-162U-28X	24	69	6,99	EN 10270-1	348,5	114,9	45,9	77,7 \| 91,1 \| 80,7 \| 61,4
Z-176X	19,2	103	10,537	EN 10270-1	510	147,09	44,09	64,1 \| 88,3 \| 63,6 \| 40,3
Z-177MX	25	89,7	11,086	EN 10270-1	555,1	136,46	46,76	64,5 \| 91,6 \| 62,6 \| 39,2
Z-194X	29	93,6	12,139	EN 10270-1	645,8	143,18	49,58	60,6 \| 85,8 \| 60,1 \| 35,8
Z-202AX	24	113,5	15,71	EN 10270-1	765,7	157,9	44,4	55,1 \| 85,9 \| 52,4 \| 27,0
Z-223HX	30	94	19,76	EN 10270-1	858,7	133,8	39,8	50,2 \| 82,2 \| 46,9 \| 21,6
Z-202X	24	85,6	23,709	EN 10270-1	765,7	115	29,4	49,7 \| 88,7 \| 42,4 \| 17,9
Z-230HX	25	87	38,03	EN 10270-1	1008	110,6	23,6	43,0 \| 85,1 \| 33,1 \| 10,9

Número de resortes metálicos similares: 24

Número de arancel aduanero: 73202085; Resorte de extensión Z-162U-29X

País de origen: DE, German; Resorte de extensión Z-162U-29X
