Resorte de extensión Z-350X Acero para muelles Ø 7 x 60 x 570 mm / 270°

Precios progresivos - Resorte de extensión Z-350X

Cantidad	Precio unidad [EUR]
1	56,6900 EUR
2	45,1600 EUR
3	43,4800 EUR
7	39,3200 EUR
17	39,3200 EUR
37	39,3200 EUR
75	39,3200 EUR
125	39,3200 EUR
175	39,3200 EUR
250	39,3200 EUR
350	39,3200 EUR

Resorte de extensión Comprar

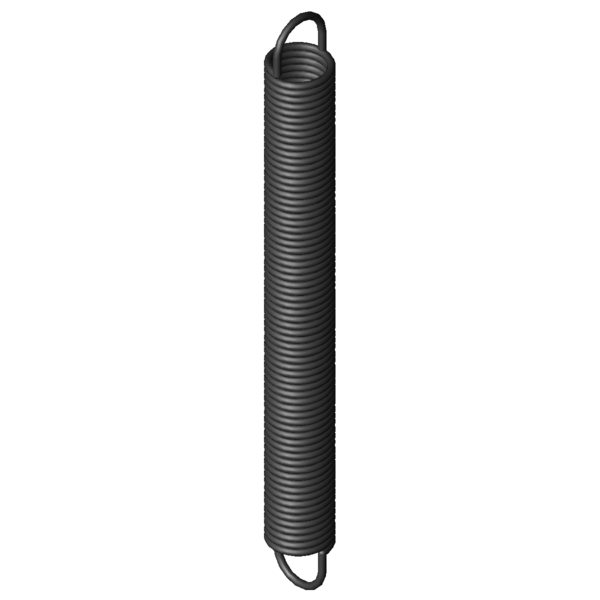

Imagen del producto Resorte de extensión Z-350X

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión Z-350X

Símbolo	Valor	Unidad	Descripción
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma del gancho
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle con carga
L2		mm	Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2		mm	Sección del muelle con carga
Posición del gancho	270	°	Posición del gancho (ángulo de torsión entre ambos ganchos)
d	7	mm	Diámetro del hilo
D		mm	Diámetro medio de la espira
De	60	mm	Diámetro exterior de la espira
Dh	72	mm	Diámetro mínimo del casquillo
L0	570	mm	Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk	495,25	mm	Longitud libre sin carga con precompresión
Ln	1146,9	mm	Longitud máxima con carga estática
sn	576,9	mm	Recorrido máximo del muelle con carga estática
Fn	1489	N	Fuerza máxima con carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidades	Número de espiras
Lh	37,37	mm	Distancia entre el borde interior del gancho y el cuerpo del muelle
R	2,356	N/mm	Índice de rigidez
F0	130	N	Fuerza precompresión interior
Fntol	69,99	N	(+/-) Tolerancia fuerza máxima estática
L0tol	8,55	mm	(+/-) Tolerancia longitud no comprimida
Detol	0,8	mm	(+/-) Tolerancia diámetro exterior espira
Oesttol	48	grados	Tolerancia posición del gancho
Gew	3622,7328	g	Peso del artículo
PG	###BG	-	Grupo de precios para este artículo

dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión Z-350X Acero para muelles Ø 7 x 60 x 570 mm / 270°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión Z-350X Acero para muelles Ø 7 x 60 x 570 mm / 270°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión Z-350X Acero para muelles Ø 7 x 60 x 570 mm / 270°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión Z-350X Acero para muelles Ø 7 x 60 x 570 mm / 270°

cálculo-de-la-ruta-de-fuerza Resorte de extensión Z-350X

Formulario de consulta Resorte de extensión Z-350X Acero para muelles Ø 7 x 60 x 570 mm / 270°

Formulario de consulta Resorte de extensión Z-350X

Resortes de extensión similares para Resorte de extensión Z-350X Acero para muelles Ø 7 x 60 x 570 mm / 270°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
Z-350X	EN 10270-1	7	60	570	1489	1146,9	576,9	2,356	100,0 \| 100,0 \| 100,0 \| 100,0

Número de resortes metálicos similares: 1

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
Z-209KX	60	401	0,35	EN 10270-1	438	1591,3	1190,3	43,8 \| 78,2 \| 38,9 \| 14,3
Z-238KX	60	433	0,55	EN 10270-1	585	1450	1017	50,9 \| 82,5 \| 48,0 \| 22,3
Z-238JX	60	393	0,62	EN 10270-1	585	1293,4	900,4	52,3 \| 80,1 \| 51,7 \| 25,2
Z-276X	60	468	0,828	EN 10270-1	774,5	1360,08	892,08	59,6 \| 86,9 \| 58,3 \| 33,6
Z-306X	70	538	0,89	EN 10270-1	968,5	1575,5	1037,5	62,2 \| 90,0 \| 60,3 \| 36,2
Z-275X	60	424	0,933	EN 10270-1	774,5	1213,76	789,76	61,6 \| 84,3 \| 62,5 \| 38,0
Z-305X	70	488	1,005	EN 10270-1	968,5	1406,54	918,54	64,0 \| 87,1 \| 63,9 \| 40,9
Z-274X	60	380	1,071	EN 10270-1	774,5	1067,45	687,45	64,5 \| 81,7 \| 68,0 \| 43,7
Z-343X	70	586	1,402	EN 10270-1	1287	1436,08	850,08	76,7 \| 94,3 \| 77,1 \| 58,7
Z-313X	60	522	1,486	EN 10270-1	1122	1223,34	701,34	78,2 \| 93,9 \| 78,8 \| 62,0
Z-342X	70	530	1,584	EN 10270-1	1287	1282,58	752,58	80,2 \| 92,9 \| 81,5 \| 66,3
Z-312X	60	472	1,678	EN 10270-1	1122	1092,9	620,9	81,7 \| 90,9 \| 84,1 \| 70,0
Z-311X	60	422	1,928	EN 10270-1	1122	962,46	540,46	84,3 \| 88,0 \| 84,5 \| 80,4
Z-350X	60	570	2,356	EN 10270-1	1489	1146,9	576,9	100,0 \| 100,0 \| 100,0 \| 100,0
Z-373X	70	652	2,51	EN 10270-1	1847	1316,17	664,17	87,8 \| 86,9 \| 83,7 \| 92,8
Z-349X	60	514	2,661	EN 10270-1	1489	1024,84	510,84	93,2 \| 96,7 \| 94,3 \| 88,5
Z-320X	50	506	2,757	EN 10270-1	1331	945,49	439,49	85,1 \| 87,4 \| 82,8 \| 85,2
Z-372X	70	588	2,835	EN 10270-1	1847	1175,99	587,99	87,2 \| 90,1 \| 89,4 \| 82,2
Z-348X	60	458	3,057	EN 10270-1	1489	902,66	444,66	86,4 \| 93,5 \| 88,5 \| 77,1
Z-371X	70	524	3,257	EN 10270-1	1847	1035,82	511,82	81,5 \| 88,4 \| 84,7 \| 71,5
Z-347X	60	408	3,514	EN 10270-1	1489	794,75	386,75	80,4 \| 90,5 \| 83,5 \| 67,0
Z-380X	60	636	4,255	EN 10270-1	2132	1080,79	444,79	73,2 \| 92,4 \| 73,5 \| 53,8
Z-357X	50	554	4,411	EN 10270-1	1763	908,47	354,47	72,8 \| 93,5 \| 73,0 \| 51,9
Z-379X	60	572	4,806	EN 10270-1	2132	965,77	393,77	70,8 \| 95,7 \| 69,0 \| 47,7
Z-356X	50	498	4,982	EN 10270-1	1763	811,81	313,81	68,5 \| 90,2 \| 69,4 \| 45,9
Z-378X	60	508	5,521	EN 10270-1	2132	850,7	342,7	66,1 \| 92,2 \| 64,6 \| 41,5
Z-377X	60	452	6,348	EN 10270-1	2132	750,12	298,12	61,9 \| 88,9 \| 60,8 \| 36,1
Z-376X	60	404	7,283	EN 10270-1	2132	663,86	259,86	58,3 \| 86,1 \| 57,4 \| 31,5
Z-387X	50	621	8,075	EN 10270-1	2515	895,42	274,42	56,4 \| 87,5 \| 53,4 \| 28,2

Número de resortes metálicos similares: 28

Número de arancel aduanero: 73202085; Resorte de extensión Z-350X

País de origen: DE, German; Resorte de extensión Z-350X
