Resorte de extensión Z-357X Acero para muelles Ø 7 x 50 x 554 mm / 270°

Precios progresivos - Resorte de extensión Z-357X

Cantidad Precio unidad [EUR]
1 56,6900 EUR
2 45,1600 EUR
3 43,4800 EUR
7 39,3200 EUR
17 39,3200 EUR
37 39,3200 EUR
75 39,3200 EUR
125 39,3200 EUR
175 39,3200 EUR
250 39,3200 EUR
350 39,3200 EUR

Resorte de extensión Comprar

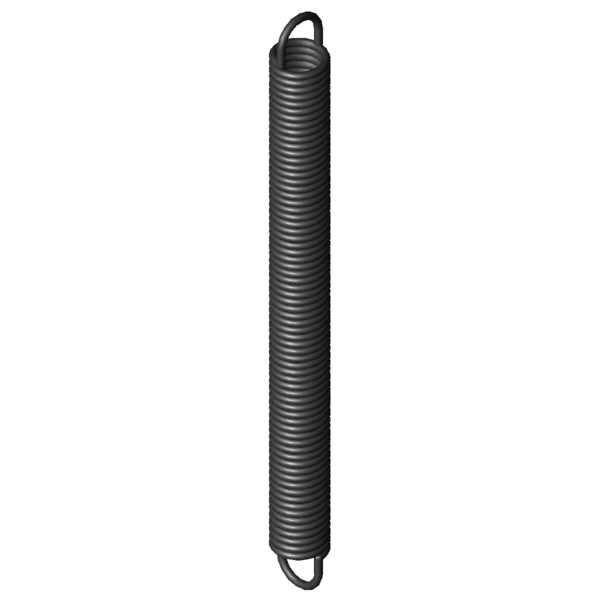

Imagen del producto Resorte de extensión Z-357X
Imagen del producto Resorte de extensión Z-357X
Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de extensión Z-357X

Símbolo Valor Unidad Descripción
Material EN 10270-1 - Tipo de material
Oefo 1/1 deutsche - Forma del gancho
F1 N Fuerza del muelle precomprimido
L1 mm Longitud del muelle precomprimido (de borde interior del gancho a borde interior del gancho
s1 mm Sección del muelle precomprimido
F2 N Fuerza del muelle con carga
L2 mm Longitud del muelle con carga (de borde interior del gancho a borde interior del gancho
s2 mm Sección del muelle con carga
Posición del gancho 270 ° Posición del gancho (ángulo de torsión entre ambos ganchos)
d 7 mm Diámetro del hilo
D mm Diámetro medio de la espira
De 50 mm Diámetro exterior de la espira
Dh 62 mm Diámetro mínimo del casquillo
L0 554 mm Longitud del muelle sin carga (de borde interior del gancho a borde interior del gancho
Lk 495,25 mm Longitud libre sin carga con precompresión
Ln 908,47 mm Longitud máxima con carga estática
sn 354,47 mm Recorrido máximo del muelle con carga estática
Fn 1763 N Fuerza máxima con carga estática
n Stück Anzahl der federnden Windungen
nt Unidades Número de espiras
Lh 29,37 mm Distancia entre el borde interior del gancho y el cuerpo del muelle
R 4,411 N/mm Índice de rigidez
F0 200 N Fuerza precompresión interior
Fntol 95,76 N (+/-) Tolerancia fuerza máxima estática
L0tol 8,31 mm (+/-) Tolerancia longitud no comprimida
Detol 0,6 mm (+/-) Tolerancia diámetro exterior espira
Oesttol 46 grados Tolerancia posición del gancho
Gew 2939,1983 g Peso del artículo
PG ###BG - Grupo de precios para este artículo
dibujo técnico Resorte de extensión
dibujo técnico Resorte de extensión

Ficha de datos Resorte de extensión Z-357X Acero para muelles Ø 7 x 50 x 554 mm / 270°

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de extensión Z-357X Acero para muelles Ø 7 x 50 x 554 mm / 270°

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de extensión Z-357X Acero para muelles Ø 7 x 50 x 554 mm / 270°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de extensión Z-357X Acero para muelles Ø 7 x 50 x 554 mm / 270°

cálculo-de-la-ruta-de-fuerza Resorte de extensión Z-357X

Formulario de consulta Resorte de extensión Z-357X Acero para muelles Ø 7 x 50 x 554 mm / 270°

Formulario de consulta Resorte de extensión Z-357X

Resortes de extensión similares para Resorte de extensión Z-357X Acero para muelles Ø 7 x 50 x 554 mm / 270°

Se enumeran resortes de extensión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de extensión similares hechos de un material diferente.

Los siguientes resortes de extensión se diferencian del resorte actual sólo en su material.

número de artículo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Semejanza in %: En general | geometría | Carga | Rigidez
Z-357X EN 10270-1 7 50 554 1763 908,47 354,47 4,411 100,0 | 100,0 | 100,0 | 100,0
Número de resortes metálicos similares: 1

Resortes de extensión similares con una configuración de carga diferente

Los siguientes resortes de extensión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semejanza in %
En general | geometría | Carga | Rigidez
Z-245X 50 378 1,132 EN 10270-1 707,9 962,08 584,08 51,6 | 79,9 | 50,4 | 24,4
Z-313X 60 522 1,486 EN 10270-1 1122 1223,34 701,34 59,5 | 89,2 | 57,1 | 32,2
Z-283X 50 452 1,517 EN 10270-1 921,2 1006,69 554,69 59,4 | 86,7 | 58,1 | 33,4
Z-312X 60 472 1,678 EN 10270-1 1122 1092,9 620,9 61,0 | 86,2 | 60,4 | 36,3
Z-282X 50 408 1,713 EN 10270-1 921,2 899,07 491,07 61,3 | 84,1 | 62,2 | 37,7
Z-281X 50 364 1,968 EN 10270-1 921,2 791,45 427,45 64,1 | 81,4 | 67,6 | 43,3
Z-350X 60 570 2,356 EN 10270-1 1489 1146,9 576,9 72,8 | 93,5 | 73,0 | 51,9
Z-349X 60 514 2,661 EN 10270-1 1489 1024,84 510,84 75,9 | 92,0 | 76,9 | 58,6
Z-320X 50 506 2,757 EN 10270-1 1331 945,49 439,49 77,6 | 93,8 | 78,1 | 60,9
Z-348X 60 458 3,057 EN 10270-1 1489 902,66 444,66 79,4 | 88,7 | 82,1 | 67,3
Z-319X 50 456 3,114 EN 10270-1 1331 845,08 389,08 81,0 | 90,8 | 83,3 | 68,8
Z-318X 50 406 3,578 EN 10270-1 1331 744,67 338,67 84,1 | 87,8 | 85,5 | 79,0
Z-317X 50 362 4,113 EN 10270-1 1331 656,57 294,57 85,1 | 85,1 | 79,3 | 90,8
Z-380X 60 636 4,255 EN 10270-1 2132 1080,79 444,79 87,8 | 86,0 | 81,2 | 96,4
Z-357X 50 554 4,411 EN 10270-1 1763 908,47 354,47 100,0 | 100,0 | 100,0 | 100,0
Z-379X 60 572 4,806 EN 10270-1 2132 965,77 393,77 89,1 | 89,2 | 86,4 | 91,9
Z-356X 50 498 4,982 EN 10270-1 1763 811,81 313,81 93,1 | 96,6 | 94,3 | 88,5
Z-378X 60 508 5,521 EN 10270-1 2132 850,7 342,7 85,7 | 87,5 | 89,7 | 79,9
Z-355X 50 442 5,724 EN 10270-1 1763 715,16 273,16 86,3 | 93,3 | 88,5 | 77,1
Z-327X 40 490 6,012 EN 10270-1 1632 728,29 238,29 79,6 | 86,1 | 79,9 | 72,6
Z-354X 50 393 6,581 EN 10270-1 1763 630,58 237,58 80,3 | 90,3 | 83,5 | 67,0
Z-353X 50 351 7,55 EN 10270-1 1763 558,09 207,09 75,1 | 87,8 | 79,2 | 58,4
Z-387X 50 621 8,075 EN 10270-1 2515 895,42 274,42 73,4 | 92,2 | 73,8 | 54,3
Z-386X 50 557 9,121 EN 10270-1 2515 799,95 242,95 71,0 | 95,7 | 69,3 | 48,0
Z-385X 50 493 10,479 EN 10270-1 2515 704,47 211,47 66,3 | 92,2 | 64,9 | 41,8
Z-384X 50 437 12,048 EN 10270-1 2515 620,93 183,93 62,1 | 88,8 | 61,0 | 36,4
Z-383X 50 389 13,821 EN 10270-1 2515 549,33 160,33 58,4 | 85,9 | 57,7 | 31,7
Número de resortes metálicos similares: 26

Número de arancel aduanero: 73202085; Resorte de extensión Z-357X

País de origen: DE, German; Resorte de extensión Z-357X
