resorte de torsión T-19506R: Acero inoxidable Ø 4 x 17,5 x 90 mm / 180°

Precios progresivos - resorte de torsión T-19506R

Cantidad Precio unidad [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

resorte de torsión Comprar

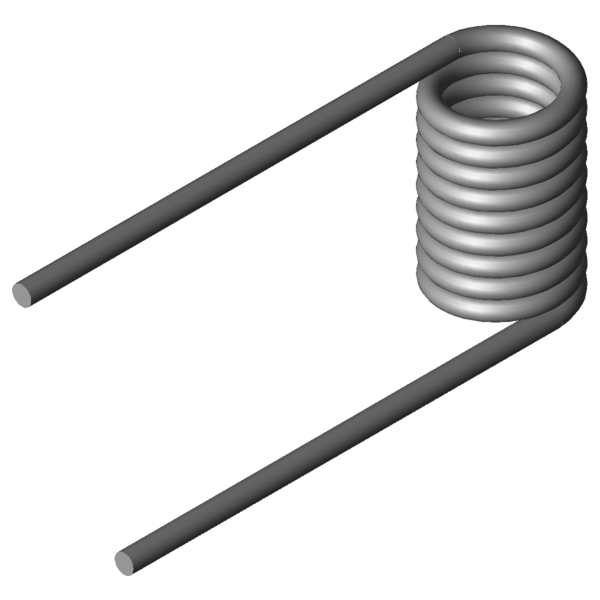

Imagen del producto resorte de torsión T-19506R
Imagen del producto resorte de torsión T-19506R
Cantidad: Añadir al carro de la compra

Datos técnicos - resorte de torsión T-19506R

Símbolo Valor Unidad Descripción
Tipo de material 1.4310 - Tipo de material
Bobinado Derecha - Bobinado a izquierda o derecha
Posición de la rama sin carga 180 grados Posición de la rama sin carga
alpha1 grados Rotación del muelle precomprimido
F1 N Fuerza del muelle precomprimido
M1 Nmm Momento del muelle precomprimido
alpha2 grados Rotación del muelle comprimido
F2 N Fuerza del muelle comprimido
M2 Nmm Momento del muelle comprimido
alphah grados Rotación del muelle en funcionamiento
d 4 mm Diámetro del hilo
Di 17,5 mm Diámetro interior de la espira
Dd mm Diámetro del árbol
LsH mm Longitud de la rama del brazo de palanca
LsR mm Longitud de la rama del brazo en reposo
Lk0 42 mm Longitud libre
Ls 90 mm Longitudes de rama
RH mm Distancia entre el eje del cuerpo del muelle y el punto de entrada de fuerza del brazo de palanca
Mntol 1881,58 Nmm (+/-) Tolerance maximum torque
Mn 5491,74 Nmm Momento máximo del muelle
alphan 86,98 grados Rotación máxima del muelle
nt 9,5 Unidades Número de espiras
Ddmax 15,7 mm Diámetro de árbol máximo admisible
Ddmin 14 mm Diametro della spina minore possibile
Ditol 0,43 mm (+/-) tolerance of inner coil diameter
Gew 81,394 g Peso del artículo
PG S - Grupo de precios para este artículo
dibujo técnico resorte de torsión
dibujo técnico resorte de torsión

Ficha de datos resorte de torsión T-19506R: Acero inoxidable Ø 4 x 17,5 x 90 mm / 180°

Ficha de datos descargar archivo pdf

Característica de resorte de metal resorte de torsión T-19506R: Acero inoxidable Ø 4 x 17,5 x 90 mm / 180°

Característica de resorte de metal descargar archivo pdf

Datos DAO resorte de torsión T-19506R: Acero inoxidable Ø 4 x 17,5 x 90 mm / 180°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19506R: Acero inoxidable Ø 4 x 17,5 x 90 mm / 180°

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19506R

Formulario de consulta resorte de torsión T-19506R: Acero inoxidable Ø 4 x 17,5 x 90 mm / 180°

Formulario de consulta resorte de torsión T-19506R

Resortes de torsión similares para resorte de torsión T-19506R: Acero inoxidable Ø 4 x 17,5 x 90 mm / 180°

Se enumeran resortes de torsión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de torsión similares con una configuración de carga diferente

Los siguientes resortes de torsión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo Di (mm) Lk0 (mm) Mn (Nmm) alphan (grados) Material Semejanza in %
En general | geometría | Carga | Rigidez
T-16916R 15,5 15,4 1965,24 52,19 1.4310 57,5 | 65,1 | 47,9 | 59,6
T-16926R 19,5 15,4 2014,76 65,2 1.4310 56,7 | 65,5 | 55,8 | 48,9
T-19306R 12 31,5 2364,22 82,57 1.4310 62,4 | 72,9 | 69,0 | 45,3
T-19326R 16 31,5 2459,2 108,73 1.4310 59,6 | 80,5 | 62,4 | 35,8
T-19322R 16 16,5 2459,2 51,53 1.4310 65,4 | 68,6 | 52,0 | 75,6
T-19346R 21 31,5 2533,79 141,5 1.4310 53,3 | 77,8 | 53,8 | 28,4
T-19366R 26 31,5 2582,84 174,18 1.4310 48,1 | 72,4 | 48,5 | 23,5
T-17016R 17 17,6 2827,78 48,59 1.4310 73,0 | 73,0 | 53,7 | 92,2
T-17012R 17 11,2 2827,78 26,99 1.4310 56,5 | 67,9 | 41,3 | 60,3
T-19406R 12,4 37,8 3909,65 70,3 1.4310 82,6 | 83,6 | 76,0 | 88,1
T-19426R 17,4 37,8 4113,81 96,96 1.4310 80,9 | 93,1 | 82,3 | 67,2
T-19422R 17,4 19,8 4113,81 45,98 1.4310 71,1 | 78,9 | 63,9 | 70,6
T-19446R 22,4 37,8 4240,2 123,72 1.4310 71,4 | 86,0 | 73,8 | 54,3
T-19466R 27,4 37,8 4326,15 150,41 1.4310 65,0 | 81,3 | 68,3 | 45,6
T-19506R 17,5 42 5491,74 86,98 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19526R 22,5 42 5673,53 110,74 1.4310 87,1 | 92,6 | 87,7 | 81,1
T-19522R 22,5 22 5673,53 52,48 1.4310 71,2 | 76,7 | 78,6 | 58,4
T-19546R 27,5 42 5798,12 134,43 1.4310 78,6 | 87,9 | 79,7 | 68,3
T-19741R 20,5 47,25 7210,5 82,78 1.4310 82,0 | 87,7 | 85,7 | 72,5
T-19706R 20,5 24,75 7210,54 39,21 1.4310 57,6 | 77,7 | 60,6 | 34,3
T-19746R 25,5 47,25 7413,5 102,13 1.4310 82,9 | 82,1 | 79,6 | 87,0
T-19811R 20 52,5 9706,06 73,11 1.4310 66,8 | 82,5 | 70,3 | 47,6
T-19807R 20 27,5 9706,06 34,63 1.4310 49,5 | 77,7 | 48,2 | 22,5
T-19803R 20 17,5 9706,06 19,24 1.4310 40,5 | 69,7 | 39,4 | 12,5
Número de resortes metálicos similares: 23

Número de arancel aduanero: 73202089; resorte de torsión T-19506R

País de origen: DE, German; resorte de torsión T-19506R
