resorte de torsión T-19526R: Acero inoxidable Ø 4 x 22,5 x 90 mm / 180°

Precios progresivos - resorte de torsión T-19526R

Cantidad Precio unidad [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

resorte de torsión Comprar

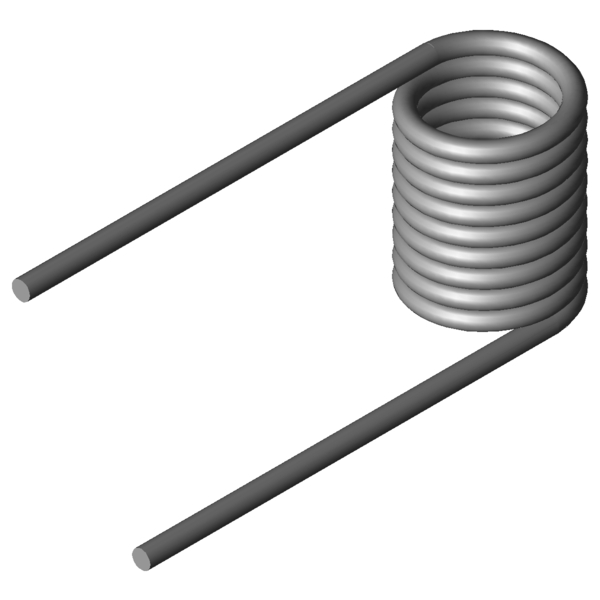

Imagen del producto resorte de torsión T-19526R
Imagen del producto resorte de torsión T-19526R
Cantidad: Añadir al carro de la compra

Datos técnicos - resorte de torsión T-19526R

Símbolo Valor Unidad Descripción
Tipo de material 1.4310 - Tipo de material
Bobinado Derecha - Bobinado a izquierda o derecha
Posición de la rama sin carga 180 grados Posición de la rama sin carga
alpha1 grados Rotación del muelle precomprimido
F1 N Fuerza del muelle precomprimido
M1 Nmm Momento del muelle precomprimido
alpha2 grados Rotación del muelle comprimido
F2 N Fuerza del muelle comprimido
M2 Nmm Momento del muelle comprimido
alphah grados Rotación del muelle en funcionamiento
d 4 mm Diámetro del hilo
Di 22,5 mm Diámetro interior de la espira
Dd mm Diámetro del árbol
LsH mm Longitud de la rama del brazo de palanca
LsR mm Longitud de la rama del brazo en reposo
Lk0 42 mm Longitud libre
Ls 90 mm Longitudes de rama
RH mm Distancia entre el eje del cuerpo del muelle y el punto de entrada de fuerza del brazo de palanca
Mntol 1694,8 Nmm (+/-) Tolerance maximum torque
Mn 5673,53 Nmm Momento máximo del muelle
alphan 110,74 grados Rotación máxima del muelle
nt 9,5 Unidades Número de espiras
Ddmax 20,2 mm Diámetro de árbol máximo admisible
Ddmin 18 mm Diametro della spina minore possibile
Ditol 0,52 mm (+/-) tolerance of inner coil diameter
Gew 96,1745 g Peso del artículo
PG S - Grupo de precios para este artículo
dibujo técnico resorte de torsión
dibujo técnico resorte de torsión

Ficha de datos resorte de torsión T-19526R: Acero inoxidable Ø 4 x 22,5 x 90 mm / 180°

Ficha de datos descargar archivo pdf

Característica de resorte de metal resorte de torsión T-19526R: Acero inoxidable Ø 4 x 22,5 x 90 mm / 180°

Característica de resorte de metal descargar archivo pdf

Datos DAO resorte de torsión T-19526R: Acero inoxidable Ø 4 x 22,5 x 90 mm / 180°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19526R: Acero inoxidable Ø 4 x 22,5 x 90 mm / 180°

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19526R

Formulario de consulta resorte de torsión T-19526R: Acero inoxidable Ø 4 x 22,5 x 90 mm / 180°

Formulario de consulta resorte de torsión T-19526R

Resortes de torsión similares para resorte de torsión T-19526R: Acero inoxidable Ø 4 x 22,5 x 90 mm / 180°

Se enumeran resortes de torsión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de torsión similares con una configuración de carga diferente

Los siguientes resortes de torsión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo Di (mm) Lk0 (mm) Mn (Nmm) alphan (grados) Material Semejanza in %
En general | geometría | Carga | Rigidez
T-19266R 22,5 26,25 1558,44 187,94 1.4310 44,8 | 75,0 | 43,2 | 16,2
T-19262R 22,5 13,75 1558,44 89,01 1.4310 51,1 | 65,1 | 53,9 | 34,2
T-19326R 16 31,5 2459,2 108,73 1.4310 62,9 | 73,7 | 70,8 | 44,1
T-19346R 21 31,5 2533,79 141,5 1.4310 59,2 | 81,1 | 61,5 | 35,0
T-19342R 21 16,5 2533,79 67,02 1.4310 65,2 | 69,2 | 52,6 | 73,8
T-19366R 26 31,5 2582,84 174,18 1.4310 54,1 | 78,8 | 54,6 | 28,9
T-17026R 22 17,6 2909,76 62,37 1.4310 72,7 | 73,2 | 53,8 | 91,1
T-19406R 12,4 37,8 3909,65 70,3 1.4310 78,9 | 78,4 | 66,2 | 92,1
T-19426R 17,4 37,8 4113,81 96,96 1.4310 82,9 | 85,8 | 80,0 | 82,8
T-19446R 22,4 37,8 4240,2 123,72 1.4310 80,7 | 93,2 | 82,1 | 66,9
T-19442R 22,4 19,8 4240,2 58,58 1.4310 71,2 | 78,9 | 63,8 | 70,8
T-19466R 27,4 37,8 4326,15 150,41 1.4310 72,8 | 87,4 | 74,9 | 56,1
T-19506R 17,5 42 5491,74 86,98 1.4310 87,1 | 92,6 | 87,7 | 81,1
T-19502R 17,5 22 5491,74 41,2 1.4310 60,7 | 76,7 | 67,0 | 38,4
T-19526R 22,5 42 5673,53 110,74 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19546R 27,5 42 5798,12 134,43 1.4310 89,4 | 93,9 | 90,1 | 84,2
T-19542R 27,5 22 5798,12 63,67 1.4310 70,7 | 78,1 | 77,7 | 56,3
T-19566R 32,5 42 5888,83 158,21 1.4310 81,9 | 89,7 | 83,2 | 72,7
T-19741R 20,5 47,25 7210,5 82,78 1.4310 75,1 | 89,6 | 76,7 | 58,8
T-19706R 20,5 24,75 7210,54 39,21 1.4310 54,8 | 79,6 | 57,0 | 27,9
T-19715R 25,5 24,75 7413,47 48,38 1.4310 57,4 | 78,7 | 60,1 | 33,4
T-19746R 25,5 47,25 7413,5 102,13 1.4310 81,2 | 88,7 | 84,4 | 70,6
T-19751R 30,5 47,25 8662,8 139,23 1.4310 79,6 | 83,8 | 72,5 | 82,3
T-19811R 20 52,5 9706,06 73,11 1.4310 61,3 | 83,0 | 62,2 | 38,6
T-19807R 20 27,5 9706,06 34,63 1.4310 47,1 | 78,1 | 44,9 | 18,3
T-19803R 20 17,5 9706,06 19,24 1.4310 39,4 | 70,2 | 37,9 | 10,2
T-19825R 28 52,5 10155,28 100,97 1.4310 68,2 | 80,1 | 73,5 | 50,9
T-19821R 28 27,5 10155,28 47,83 1.4310 49,6 | 75,3 | 49,5 | 24,1
Número de resortes metálicos similares: 27

Número de arancel aduanero: 73202089; resorte de torsión T-19526R

País de origen: DE, German; resorte de torsión T-19526R
