resorte de torsión T-19825R: Acero inoxidable Ø 5 x 28 x 150 mm / 180°

Precios progresivos - resorte de torsión T-19825R

Cantidad	Precio unidad [EUR]
1	6,6400 EUR
2	4,6800 EUR
3	4,4600 EUR
7	3,6300 EUR
17	2,4900 EUR
37	1,9700 EUR
75	1,8900 EUR

resorte de torsión Comprar

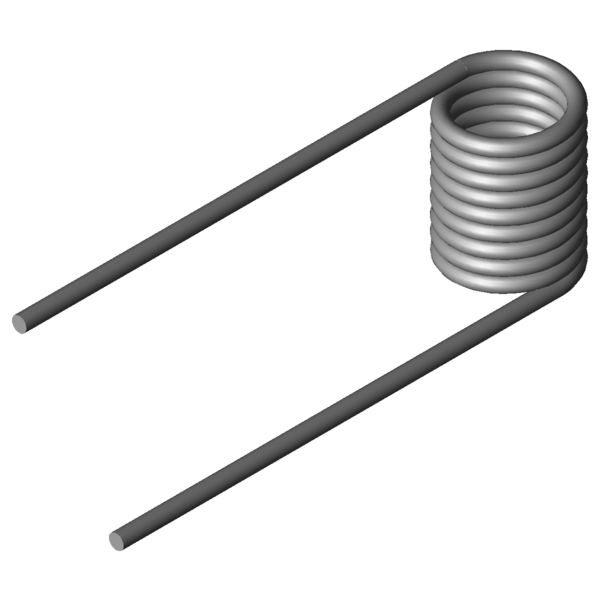

Imagen del producto resorte de torsión T-19825R

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - resorte de torsión T-19825R

Símbolo	Valor	Unidad	Descripción
Tipo de material	1.4310	-	Tipo de material
Bobinado	Derecha	-	Bobinado a izquierda o derecha
Posición de la rama sin carga	180	grados	Posición de la rama sin carga
alpha1		grados	Rotación del muelle precomprimido
F1		N	Fuerza del muelle precomprimido
M1		Nmm	Momento del muelle precomprimido
alpha2		grados	Rotación del muelle comprimido
F2		N	Fuerza del muelle comprimido
M2		Nmm	Momento del muelle comprimido
alphah		grados	Rotación del muelle en funcionamiento
d	5	mm	Diámetro del hilo
Di	28	mm	Diámetro interior de la espira
Dd		mm	Diámetro del árbol
LsH		mm	Longitud de la rama del brazo de palanca
LsR		mm	Longitud de la rama del brazo en reposo
Lk0	52,5	mm	Longitud libre
Ls	150	mm	Longitudes de rama
RH		mm	Distancia entre el eje del cuerpo del muelle y el punto de entrada de fuerza del brazo de palanca
Mntol	3316,43	Nmm	(+/-) Tolerance maximum torque
Mn	10155,28	Nmm	Momento máximo del muelle
alphan	100,97	grados	Rotación máxima del muelle
nt	9,5	Unidades	Número de espiras
Ddmax	24,8	mm	Diámetro de árbol máximo admisible
Ddmin	18	mm	Diametro della spina minore possibile
Ditol	0,6	mm	(+/-) tolerance of inner coil diameter
Gew	199,4363	g	Peso del artículo
PG	U	-	Grupo de precios para este artículo

dibujo técnico resorte de torsión

Ficha de datos resorte de torsión T-19825R: Acero inoxidable Ø 5 x 28 x 150 mm / 180°

Ficha de datos descargar archivo pdf

Característica de resorte de metal resorte de torsión T-19825R: Acero inoxidable Ø 5 x 28 x 150 mm / 180°

Característica de resorte de metal descargar archivo pdf

Datos DAO resorte de torsión T-19825R: Acero inoxidable Ø 5 x 28 x 150 mm / 180°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19825R: Acero inoxidable Ø 5 x 28 x 150 mm / 180°

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19825R

Formulario de consulta resorte de torsión T-19825R: Acero inoxidable Ø 5 x 28 x 150 mm / 180°

Formulario de consulta resorte de torsión T-19825R

Resortes de torsión similares para resorte de torsión T-19825R: Acero inoxidable Ø 5 x 28 x 150 mm / 180°

Se enumeran resortes de torsión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de torsión similares con una configuración de carga diferente

Los siguientes resortes de torsión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (grados)	Material	Semejanza in % En general \| geometría \| Carga \| Rigidez
T-19526R	22,5	42	5673,53	110,74	1.4310	68,2 \| 80,1 \| 73,5 \| 50,9
T-19546R	27,5	42	5798,12	134,43	1.4310	65,0 \| 86,1 \| 66,1 \| 42,9
T-19542R	27,5	22	5798,12	63,67	1.4310	74,7 \| 73,4 \| 60,1 \| 90,5
T-19566R	32,5	42	5888,83	158,21	1.4310	60,0 \| 82,1 \| 60,9 \| 37,0
T-19562R	32,5	22	5888,83	74,96	1.4310	71,2 \| 69,4 \| 66,1 \| 78,1
T-19741R	20,5	47,25	7210,5	82,78	1.4310	82,5 \| 84,4 \| 76,5 \| 86,6
T-19715R	25,5	24,75	7413,47	48,38	1.4310	67,4 \| 76,1 \| 60,5 \| 65,6
T-19746R	25,5	47,25	7413,5	102,13	1.4310	82,8 \| 90,4 \| 85,9 \| 72,2
T-19724R	30,5	24,75	7558,94	57,55	1.4310	72,9 \| 76,3 \| 65,7 \| 76,6
T-19720R	30,5	15,75	7558,94	31,97	1.4310	55,4 \| 70,6 \| 53,0 \| 42,5
T-19737R	35,5	47,25	7668,33	140,86	1.4310	71,3 \| 86,3 \| 73,6 \| 54,1
T-19751R	30,5	47,25	8662,8	139,23	1.4310	77,1 \| 90,6 \| 78,9 \| 61,9
T-19811R	20	52,5	9706,06	73,11	1.4310	83,4 \| 90,5 \| 84,0 \| 75,8
T-19807R	20	27,5	9706,06	34,63	1.4310	58,5 \| 74,6 \| 64,9 \| 35,9
T-19825R	28	52,5	10155,28	100,97	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19836R	36	27,5	10430,68	61,03	1.4310	71,5 \| 76,7 \| 78,9 \| 58,8
T-19855R	44	52,5	10616,8	156,74	1.4310	78,4 \| 87,9 \| 80,0 \| 67,3
T-19840R	36	52,5	11865,44	146,57	1.4310	83,4 \| 92,6 \| 77,2 \| 80,5

Número de resortes metálicos similares: 17

Número de arancel aduanero: 73202089; resorte de torsión T-19825R

País de origen: DE, German; resorte de torsión T-19825R
