resorte de torsión T-19562L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 180°

Precios progresivos - resorte de torsión T-19562L

Cantidad	Precio unidad [EUR]
1	6,3100 EUR
2	4,4500 EUR
3	4,2400 EUR
7	3,4500 EUR
17	2,2200 EUR
37	1,7500 EUR
75	1,6000 EUR

resorte de torsión Comprar

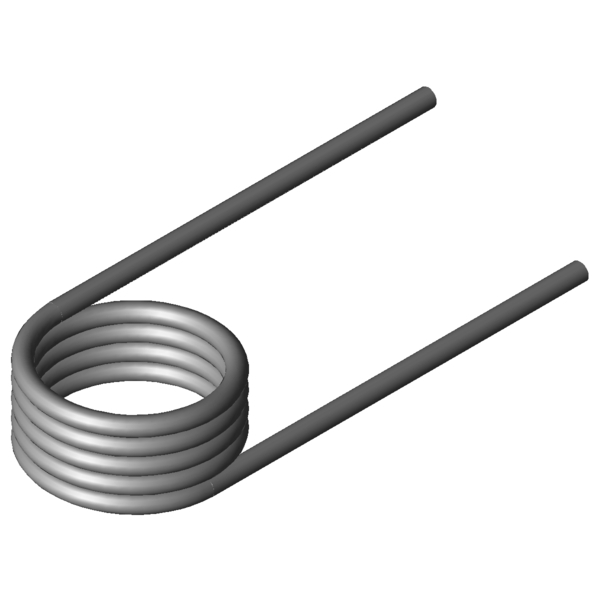

Imagen del producto resorte de torsión T-19562L

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - resorte de torsión T-19562L

Símbolo	Valor	Unidad	Descripción
Tipo de material	1.4310	-	Tipo de material
Bobinado	Izquierda	-	Bobinado a izquierda o derecha
Posición de la rama sin carga	180	grados	Posición de la rama sin carga
alpha1		grados	Rotación del muelle precomprimido
F1		N	Fuerza del muelle precomprimido
M1		Nmm	Momento del muelle precomprimido
alpha2		grados	Rotación del muelle comprimido
F2		N	Fuerza del muelle comprimido
M2		Nmm	Momento del muelle comprimido
alphah		grados	Rotación del muelle en funcionamiento
d	4	mm	Diámetro del hilo
Di	32,5	mm	Diámetro interior de la espira
Dd		mm	Diámetro del árbol
LsH		mm	Longitud de la rama del brazo de palanca
LsR		mm	Longitud de la rama del brazo en reposo
Lk0	22	mm	Longitud libre
Ls	90	mm	Longitudes de rama
RH		mm	Distancia entre el eje del cuerpo del muelle y el punto de entrada de fuerza del brazo de palanca
Mntol	1727,74	Nmm	(+/-) Tolerance maximum torque
Mn	5888,83	Nmm	Momento máximo del muelle
alphan	74,96	grados	Rotación máxima del muelle
nt	4,5	Unidades	Número de espiras
Ddmax	29,2	mm	Diámetro de árbol máximo admisible
Ddmin	26	mm	Diametro della spina minore possibile
Ditol	0,72	mm	(+/-) tolerance of inner coil diameter
Gew	68,9472	g	Peso del artículo
PG	S	-	Grupo de precios para este artículo

dibujo técnico resorte de torsión

Ficha de datos resorte de torsión T-19562L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 180°

Ficha de datos descargar archivo pdf

Característica de resorte de metal resorte de torsión T-19562L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 180°

Característica de resorte de metal descargar archivo pdf

Datos DAO resorte de torsión T-19562L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 180°

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19562L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 180°

cálculo-de-la-ruta-de-fuerza resorte de torsión T-19562L

Formulario de consulta resorte de torsión T-19562L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 180°

Formulario de consulta resorte de torsión T-19562L

Resortes de torsión similares para resorte de torsión T-19562L: Acero inoxidable Ø 4 x 32,5 x 90 mm / 180°

Se enumeran resortes de torsión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de torsión similares con una configuración de carga diferente

Los siguientes resortes de torsión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (grados)	Material	Semejanza in % En general \| geometría \| Carga \| Rigidez
T-19185L	23	15	853,09	171,81	1.4310	32,8 \| 63,0 \| 29,1 \| 6,3
T-19266L	22,5	26,25	1558,44	187,94	1.4310	38,5 \| 71,8 \| 33,2 \| 10,6
T-16936L	24	15,4	2052,94	79,84	1.4310	56,1 \| 71,3 \| 64,4 \| 32,7
T-19342L	21	16,5	2533,79	67,02	1.4310	62,0 \| 71,5 \| 66,2 \| 48,1
T-19362L	26	16,5	2582,84	82,51	1.4310	61,3 \| 76,7 \| 67,4 \| 39,8
T-19366L	26	31,5	2582,84	174,18	1.4310	45,8 \| 74,9 \| 43,4 \| 18,9
T-17026L	22	17,6	2909,76	62,37	1.4310	67,2 \| 75,9 \| 66,3 \| 59,4
T-17036L	27	17,6	2964,79	76,16	1.4310	68,3 \| 81,0 \| 74,4 \| 49,6
T-19422L	17,4	19,8	4113,81	45,98	1.4310	77,1 \| 77,8 \| 65,6 \| 87,8
T-19442L	22,4	19,8	4240,2	58,58	1.4310	83,4 \| 83,0 \| 75,1 \| 92,1
T-19462L	27,4	19,8	4326,15	71,27	1.4310	83,2 \| 88,1 \| 84,3 \| 77,3
T-19502L	17,5	22	5491,74	41,2	1.4310	72,6 \| 84,6 \| 74,1 \| 58,9
T-19522L	22,5	22	5673,53	52,48	1.4310	81,9 \| 89,7 \| 83,2 \| 72,7
T-19542L	27,5	22	5798,12	63,67	1.4310	90,9 \| 94,9 \| 91,7 \| 86,3
T-19562L	32,5	22	5888,83	74,96	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19706L	20,5	24,75	7210,54	39,21	1.4310	63,3 \| 80,3 \| 67,0 \| 42,7
T-19702L	20,5	15,75	7210,54	21,78	1.4310	51,2 \| 74,5 \| 55,4 \| 23,7
T-19715L	25,5	24,75	7413,47	48,38	1.4310	69,6 \| 85,4 \| 72,0 \| 51,3
T-19711L	25,5	15,75	7413,47	26,88	1.4310	55,3 \| 79,6 \| 57,6 \| 28,5
T-19724L	30,5	24,75	7558,94	57,55	1.4310	75,9 \| 90,5 \| 77,3 \| 59,8
T-19720L	30,5	15,75	7558,94	31,97	1.4310	59,4 \| 84,8 \| 60,3 \| 33,2
T-19733L	35,5	24,75	7668,33	66,72	1.4310	80,3 \| 89,8 \| 82,9 \| 68,4
T-19729L	35,5	15,75	7668,33	37,07	1.4310	61,7 \| 84,0 \| 63,1 \| 38,0
T-19803L	20	17,5	9706,06	19,24	1.4310	44,1 \| 73,7 \| 43,2 \| 15,6
T-19807L	20	27,5	9706,06	34,63	1.4310	51,8 \| 73,8 \| 53,4 \| 28,0
T-19817L	28	17,5	10155,28	26,57	1.4310	49,7 \| 81,9 \| 46,7 \| 20,6
T-19821L	28	27,5	10155,28	47,83	1.4310	60,0 \| 82,1 \| 60,9 \| 37,0
T-19832L	36	17,5	10430,68	33,91	1.4310	53,2 \| 83,3 \| 50,8 \| 25,5
T-19836L	36	27,5	10430,68	61,03	1.4310	66,1 \| 83,4 \| 68,9 \| 46,0
T-19847L	44	17,5	10616,8	41,25	1.4310	54,5 \| 77,8 \| 55,2 \| 30,5

Número de resortes metálicos similares: 29

Número de arancel aduanero: 73202089; resorte de torsión T-19562L

País de origen: DE, German; resorte de torsión T-19562L
