Hosszabbító rugó RZ-036SI Rozsdamentes acél Ø 0,45 x 3,2 x 6,8 mm / 180°

árlépcsők - Hosszabbító rugó RZ-036SI

mennyiség	egységár (EUR)
1	7,9200 EUR
2	5,1000 EUR
3	3,9200 EUR
7	2,6700 EUR
17	2,3400 EUR
37	2,0200 EUR
75	1,7400 EUR
125	1,4120 EUR
175	1,2970 EUR
250	1,0620 EUR
350	0,8366 EUR
450	0,7310 EUR

Hosszabbító rugó Vétel

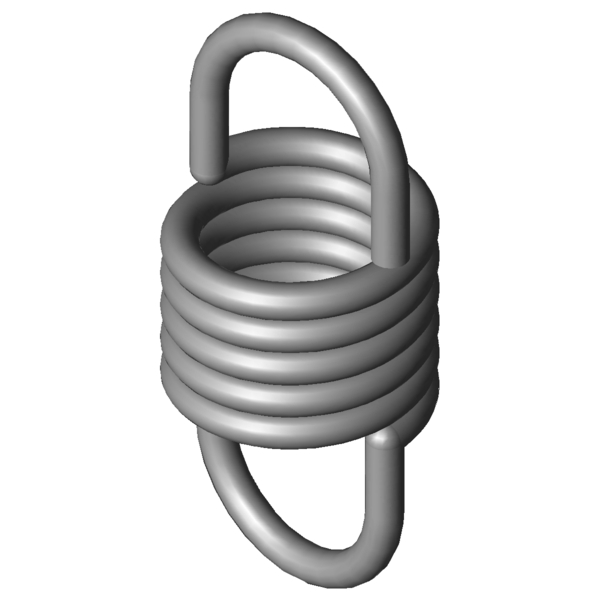

Termékkép Hosszabbító rugó RZ-036SI

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-036SI

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	180	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	0,45	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	3,2	mm	Tekervény külső átmérője
Dh	4,1	mm	Legkisebb hüvelyátmérő
L0	6,8	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	2,93	mm	A terheletlen, előfeszített rugótest hossza
Ln	9,59	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	2,79	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	9,611	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	1,93	mm	A húzószem belső síkjának távolsága a rugótesttől
R	3,131	N/mm	Rugóarány
F0	0,881	N	Belső előfeszítő erő
Fntol	1,58	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	0,5	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,15	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	13	fok	A húzószemek állásának tűréshatára
Gew	0,0789	g	A termék tömege
PG	ZB	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-036SI Rozsdamentes acél Ø 0,45 x 3,2 x 6,8 mm / 180°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-036SI Rozsdamentes acél Ø 0,45 x 3,2 x 6,8 mm / 180°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-036SI Rozsdamentes acél Ø 0,45 x 3,2 x 6,8 mm / 180°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-036SI Rozsdamentes acél Ø 0,45 x 3,2 x 6,8 mm / 180°

erő-út-számítás Hosszabbító rugó RZ-036SI

Érdeklődési képlet Hosszabbító rugó RZ-036SI Rozsdamentes acél Ø 0,45 x 3,2 x 6,8 mm / 180°

Érdeklődési képlet Hosszabbító rugó RZ-036SI

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-036SI Rozsdamentes acél Ø 0,45 x 3,2 x 6,8 mm / 180°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-036SI	1.4310	0,45	3,2	6,8	9,611	9,59	2,79	3,131	100,0 \| 100,0 \| 100,0 \| 100,0
Z-036SI	EN 10270-1	0,45	3,2	6,8	11,96	9,77	2,97	3,652	90,9 \| 100,0 \| 87,1 \| 85,5

Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-013I	2,2	5,9	0,4	1.4310	2,551	11,76	5,86	40,0 \| 70,4 \| 37,1 \| 12,6
RZ-022I	2,82	7,6	0,511	1.4310	4,111	15,15	7,55	46,2 \| 82,9 \| 39,9 \| 15,8
RZ-024SI	4	7,7	0,554	1.4310	4,131	14,81	7,11	46,9 \| 82,8 \| 41,1 \| 16,9
RZ-031I	3,6	9,6	0,594	1.4310	6,181	19,25	9,65	49,4 \| 82,9 \| 46,6 \| 18,6
RZ-024HI	2,2	7,9	0,891	1.4310	5,171	13,31	5,41	51,9 \| 75,3 \| 52,7 \| 27,7
RZ-024AAI	2,5	8,9	0,967	1.4310	6,421	14,91	6,01	55,3 \| 78,2 \| 56,6 \| 31,0
RZ-036UI	3,2	11,3	1,114	1.4310	9,611	19,15	7,85	63,3 \| 86,7 \| 67,8 \| 35,5
RZ-034I	2,9	8,5	1,247	1.4310	7,551	14,07	5,57	63,4 \| 86,5 \| 64,3 \| 39,4
RZ-024GI	2,2	6	1,453	1.4310	5,171	9,32	3,32	63,4 \| 76,0 \| 68,9 \| 45,2
RZ-024ZI	2,5	6,8	1,579	1.4310	6,421	10,48	3,68	69,3 \| 86,0 \| 71,3 \| 50,7
RZ-036TI	3,2	8,6	1,814	1.4310	9,611	13,41	4,81	76,7 \| 93,0 \| 79,0 \| 58,0
RZ-024FI	2,2	4,7	2,511	1.4310	5,171	6,62	1,92	69,7 \| 69,7 \| 61,3 \| 78,2
RZ-024YI	2,5	5,3	2,727	1.4310	6,421	7,43	2,13	79,3 \| 78,7 \| 71,6 \| 87,5
RZ-049I	3	9,7	3,043	1.4310	13,66	13,87	4,17	82,8 \| 84,6 \| 68,6 \| 95,1
RZ-036SI	3,2	6,8	3,131	1.4310	9,611	9,59	2,79	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-051QI	3,5	9,8	3,28	1.4310	15,59	14,09	4,29	79,7 \| 80,9 \| 63,3 \| 94,8
RZ-051UI	2,8	8,7	7,392	1.4310	18,9	10,96	2,26	63,2 \| 82,5 \| 65,9 \| 41,2
RZ-066E-01I	3	9	12,17	1.4310	25,9	10,92	1,92	52,9 \| 80,2 \| 53,0 \| 25,5

Hasonló fémrugók száma: 17

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-036SI

Származási ország: DE, German; Hosszabbító rugó RZ-036SI
