Hosszabbító rugó RZ-024SI Rozsdamentes acél Ø 0,36 x 4 x 7,7 mm / 180°

árlépcsők - Hosszabbító rugó RZ-024SI

mennyiség egységár (EUR)
1 7,9200 EUR
2 5,1000 EUR
3 3,9200 EUR
7 2,6700 EUR
17 2,3400 EUR
37 2,0200 EUR
75 1,7400 EUR
125 1,4120 EUR
175 1,2970 EUR
250 1,0620 EUR
350 0,8366 EUR
450 0,7310 EUR

Hosszabbító rugó Vétel

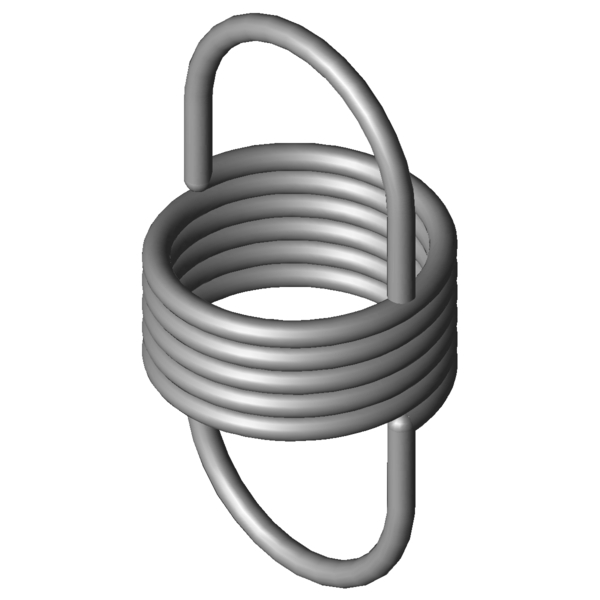

Termékkép Hosszabbító rugó RZ-024SI
Termékkép Hosszabbító rugó RZ-024SI
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-024SI

képlet karakterek érték egység Leírás
Anyag 1.4310 - Alapanyag fajtája
Oefo 1/1 deutsche - Húzószem kialakítása
F1 N Előfeszített rugó által kifejtett rugóerő
L1 mm Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1 mm Az előfeszített rugó szakaszhossza
F2 N Terhelés alatt álló rugó által kifejtett rugóerő
L2 mm A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2 mm A terhelt rugó szakaszhossza
Húzószemek relatív állása 180 ° Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d 0,36 mm Huzalkeresztmetszet
D mm Átlagos tekervényátmérő
De 4 mm Tekervény külső átmérője
Dh 4,8 mm Legkisebb hüvelyátmérő
L0 7,7 mm A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk 2,34 mm A terheletlen, előfeszített rugótest hossza
Ln 14,81 mm A rugó legnagyobb hossza statikus terhelésnél
sn 7,11 mm A rugó által megtett legnagyobb út statikus terhelés mellett
Fn 4,131 N Legnagyobb rugóerő statikus terhelésnél
n Stück Anzahl der federnden Windungen
nt Darab Tekervények száma
Lh 2,68 mm A húzószem belső síkjának távolsága a rugótesttől
R 0,554 N/mm Rugóarány
F0 0,191 N Belső előfeszítő erő
Fntol 0,53 N (+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol 0,6 mm (+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol 0,2 mm (+/-) A külső tekervényátmérő tűréshatára
Oesttol 16 fok A húzószemek állásának tűréshatára
Gew 0,0667 g A termék tömege
PG ZB - A cikk árcsoportja
Műszaki rajz Hosszabbító rugó
Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-024SI Rozsdamentes acél Ø 0,36 x 4 x 7,7 mm / 180°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-024SI Rozsdamentes acél Ø 0,36 x 4 x 7,7 mm / 180°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-024SI Rozsdamentes acél Ø 0,36 x 4 x 7,7 mm / 180°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-024SI Rozsdamentes acél Ø 0,36 x 4 x 7,7 mm / 180°

erő-út-számítás Hosszabbító rugó RZ-024SI

Érdeklődési képlet Hosszabbító rugó RZ-024SI Rozsdamentes acél Ø 0,36 x 4 x 7,7 mm / 180°

Érdeklődési képlet Hosszabbító rugó RZ-024SI

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-024SI Rozsdamentes acél Ø 0,36 x 4 x 7,7 mm / 180°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám Anyag d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Hasonlóság in %: Átfogó | Geometrie | Terhelés | Merevség
RZ-024SI 1.4310 0,36 4 7,7 4,131 14,81 7,11 0,554 100,0 | 100,0 | 100,0 | 100,0
Z-024SI EN 10270-1 0,36 4 7,7 5,181 15,36 7,66 0,645 90,7 | 100,0 | 86,3 | 85,9
Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás
cikkszám De (mm) L0 (mm) R (N/mm) Anyag Fn (N) Ln (mm) sn (mm) Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
RZ-006CI 4,2 10,2 0,036 1.4310 1,371 47,58 37,38 37,5 | 80,1 | 26,1 | 6,3
RZ-002I 2,7 8,8 0,037 1.4310 1,101 37,11 28,31 34,3 | 70,2 | 25,9 | 6,7
RZ-006BI 4,2 8,6 0,059 1.4310 1,371 31,51 22,91 42,4 | 84,7 | 32,1 | 10,3
RZ-005I 2,2 8 0,071 1.4310 1,341 25,57 17,57 39,5 | 68,9 | 36,5 | 13,1
RZ-007I 3,45 7,9 0,091 1.4310 1,661 25,28 17,38 47,1 | 84,4 | 40,6 | 16,4
RZ-006AI 4,2 7,6 0,101 1.4310 1,371 20,86 13,26 49,7 | 87,8 | 43,4 | 17,8
RZ-016I 4,32 10 0,125 1.4310 2,731 30,78 20,78 53,0 | 86,2 | 50,2 | 22,6
RZ-010I 2,75 6,8 0,191 1.4310 2,061 16,91 10,11 56,9 | 75,5 | 60,1 | 35,1
RZ-024UI 4 11,4 0,197 1.4310 4,131 31,44 20,04 64,1 | 89,2 | 67,7 | 35,5
RZ-019I 3,52 8,7 0,243 1.4310 3,331 21,62 12,92 66,9 | 88,5 | 67,8 | 44,4
RZ-028I 4,4 10,9 0,304 1.4310 5,101 26,78 15,88 67,3 | 83,9 | 62,9 | 55,3
RZ-024TI 4 9,2 0,321 1.4310 4,131 21,48 12,28 77,1 | 94,6 | 78,9 | 57,9
RZ-027CI 4,4 9,9 0,412 1.4310 5,101 21,63 11,73 77,3 | 86,2 | 70,8 | 74,8
RZ-022I 2,82 7,6 0,511 1.4310 4,111 15,15 7,55 92,2 | 86,0 | 96,8 | 93,7
RZ-024SI 4 7,7 0,554 1.4310 4,131 14,81 7,11 100,0 | 100,0 | 100,0 | 100,0
RZ-031I 3,6 9,6 0,594 1.4310 6,181 19,25 9,65 82,6 | 86,7 | 70,3 | 90,7
RZ-036MI 5 9,7 0,691 1.4310 6,321 18,32 8,62 77,6 | 79,8 | 73,9 | 79,2
RZ-024HI 2,2 7,9 0,891 1.4310 5,171 13,31 5,41 73,1 | 80,5 | 78,0 | 60,8
RZ-043AI 4,5 10,1 1,139 1.4310 9,421 17,75 7,65 64,9 | 79,0 | 68,4 | 47,2
RZ-034I 2,9 8,5 1,247 1.4310 7,551 14,07 5,57 64,6 | 84,4 | 66,5 | 42,9
RZ-045E-01I 4 10,5 1,343 1.4310 10,52 17,73 7,23 63,5 | 81,8 | 68,8 | 39,9
RZ-046I 3,7 10,8 1,451 1.4310 11,31 17,99 7,19 61,1 | 78,6 | 67,7 | 36,9
RZ-024ZI 2,5 6,8 1,579 1.4310 6,421 10,48 3,68 58,3 | 83,6 | 58,0 | 33,3
RZ-036TI 3,2 8,6 1,814 1.4310 9,611 13,41 4,81 55,9 | 83,2 | 55,3 | 29,1
RZ-051LI 4 10,7 2,051 1.4310 13,81 16,82 6,12 54,3 | 79,1 | 58,0 | 25,7
RZ-049I 3 9,7 3,043 1.4310 13,66 13,87 4,17 45,9 | 75,5 | 44,4 | 17,7
RZ-036SI 3,2 6,8 3,131 1.4310 9,611 9,59 2,79 46,9 | 82,8 | 41,1 | 16,9
RZ-051QI 3,5 9,8 3,28 1.4310 15,59 14,09 4,29 45,5 | 77,2 | 43,4 | 16,0
RZ-051UI 2,8 8,7 7,392 1.4310 18,9 10,96 2,26 36,1 | 74,7 | 26,8 | 6,9
RZ-066E-01I 3 9 12,17 1.4310 25,9 10,92 1,92 32,8 | 72,6 | 21,5 | 4,3
Hasonló fémrugók száma: 29

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-024SI

Származási ország: DE, German; Hosszabbító rugó RZ-024SI
