Hosszabbító rugó RZ-028I Rozsdamentes acél Ø 0,4 x 4,4 x 10,9 mm / 180°

árlépcsők - Hosszabbító rugó RZ-028I

mennyiség	egységár (EUR)
1	6,2300 EUR
2	3,9200 EUR
3	2,5300 EUR
7	2,1100 EUR
17	1,0500 EUR
37	0,6800 EUR
75	0,5300 EUR
125	0,4970 EUR
175	0,4834 EUR
250	0,4713 EUR
350	0,4452 EUR
450	0,4355 EUR

Hosszabbító rugó Vétel

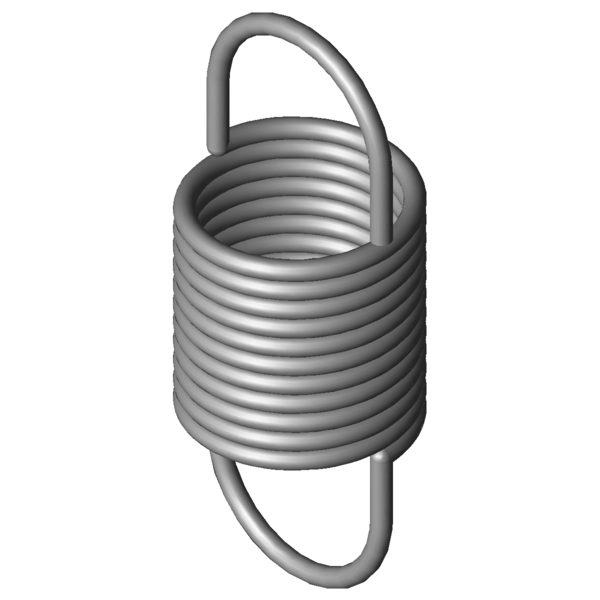

Termékkép Hosszabbító rugó RZ-028I

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-028I

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	180	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	0,4	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	4,4	mm	Tekervény külső átmérője
Dh	5,2	mm	Legkisebb hüvelyátmérő
L0	10,9	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	5	mm	A terheletlen, előfeszített rugótest hossza
Ln	26,78	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	15,88	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	5,101	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	2,95	mm	A húzószem belső síkjának távolsága a rugótesttől
R	0,304	N/mm	Rugóarány
F0	0,271	N	Belső előfeszítő erő
Fntol	0,48	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	0,6	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,2	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	22	fok	A húzószemek állásának tűréshatára
Gew	0,1654	g	A termék tömege
PG	ZG	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-028I Rozsdamentes acél Ø 0,4 x 4,4 x 10,9 mm / 180°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-028I Rozsdamentes acél Ø 0,4 x 4,4 x 10,9 mm / 180°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-028I Rozsdamentes acél Ø 0,4 x 4,4 x 10,9 mm / 180°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-028I Rozsdamentes acél Ø 0,4 x 4,4 x 10,9 mm / 180°

erő-út-számítás Hosszabbító rugó RZ-028I

Érdeklődési képlet Hosszabbító rugó RZ-028I Rozsdamentes acél Ø 0,4 x 4,4 x 10,9 mm / 180°

Érdeklődési képlet Hosszabbító rugó RZ-028I

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-028I Rozsdamentes acél Ø 0,4 x 4,4 x 10,9 mm / 180°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-028I	1.4310	0,4	4,4	10,9	5,101	26,78	15,88	0,304	100,0 \| 100,0 \| 100,0 \| 100,0
Z-028I	EN 10270-1	0,4	4,4	10,9	6,381	27,94	17,04	0,354	90,8 \| 100,0 \| 86,6 \| 85,8

Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-006GI	5	12,7	0,016	1.4310	1,08	80,84	68,14	35,3 \| 78,8 \| 22,2 \| 4,9
RZ-006DI	4,2	12,4	0,023	1.4310	1,371	71,49	59,09	38,7 \| 82,0 \| 26,9 \| 7,2
RZ-006FI	5	10	0,034	1.4310	1,08	41,61	31,61	42,4 \| 80,7 \| 35,7 \| 10,6
RZ-006CI	4,2	10,2	0,036	1.4310	1,371	47,58	37,38	43,3 \| 83,8 \| 34,7 \| 11,4
RZ-008I	3,45	11,2	0,043	1.4310	1,661	48,23	37,03	43,7 \| 79,4 \| 37,7 \| 14,0
RZ-006BI	4,2	8,6	0,059	1.4310	1,371	31,51	22,91	48,6 \| 79,0 \| 48,1 \| 18,6
RZ-017I	4,32	14,2	0,059	1.4310	2,731	58,46	44,26	49,6 \| 85,0 \| 44,7 \| 19,2
RZ-015GI	5,5	11,3	0,069	1.4310	2,161	41,48	30,18	51,8 \| 85,5 \| 47,5 \| 22,3
RZ-006AI	4,2	7,6	0,101	1.4310	1,371	20,86	13,26	54,4 \| 75,9 \| 55,2 \| 32,2
RZ-015FI	5,5	10	0,12	1.4310	2,161	27,47	17,47	63,0 \| 83,9 \| 66,6 \| 38,5
RZ-016I	4,32	10	0,125	1.4310	2,731	30,78	20,78	65,3 \| 90,0 \| 65,0 \| 40,9
RZ-024UI	4	11,4	0,197	1.4310	4,131	31,44	20,04	78,8 \| 92,2 \| 80,1 \| 64,2
RZ-025AI	5,4	11,8	0,211	1.4310	4,191	30,6	18,8	81,3 \| 91,3 \| 83,3 \| 69,4
RZ-028I	4,4	10,9	0,304	1.4310	5,101	26,78	15,88	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-024TI	4	9,2	0,321	1.4310	4,131	21,48	12,28	87,7 \| 88,4 \| 79,2 \| 95,5
RZ-036NI	5	11,5	0,4	1.4310	6,321	26,39	14,89	84,5 \| 90,6 \| 87,2 \| 75,7
RZ-027CI	4,4	9,9	0,412	1.4310	5,101	21,63	11,73	85,9 \| 96,9 \| 86,9 \| 73,9
RZ-031I	3,6	9,6	0,594	1.4310	6,181	19,25	9,65	70,6 \| 90,0 \| 71,6 \| 50,2
RZ-042FI	5	11,9	0,632	1.4310	8,531	24,43	12,53	67,7 \| 86,5 \| 69,3 \| 47,2
RZ-036MI	5	9,7	0,691	1.4310	6,321	18,32	8,62	66,6 \| 88,6 \| 67,5 \| 43,8
RZ-043I	4,5	12,1	0,743	1.4310	9,421	23,83	11,73	64,4 \| 89,3 \| 64,0 \| 40,0
RZ-036UI	3,2	11,3	1,114	1.4310	9,611	19,15	7,85	54,5 \| 86,0 \| 51,3 \| 26,2
RZ-043AI	4,5	10,1	1,139	1.4310	9,421	17,75	7,65	55,8 \| 90,1 \| 51,2 \| 26,1
RZ-045E-01I	4	10,5	1,343	1.4310	10,52	17,73	7,23	52,7 \| 89,1 \| 47,0 \| 22,1
RZ-046I	3,7	10,8	1,451	1.4310	11,31	17,99	7,19	51,1 \| 87,7 \| 45,2 \| 20,4
RZ-061I	4,6	13,5	1,914	1.4310	17,86	22,09	8,59	45,6 \| 80,0 \| 41,3 \| 15,4
RZ-051LI	4	10,7	2,051	1.4310	13,81	16,82	6,12	46,4 \| 87,3 \| 37,7 \| 14,2
RZ-051QI	3,5	9,8	3,28	1.4310	15,59	14,09	4,29	39,8 \| 80,7 \| 29,9 \| 8,8
RZ-064I	3,8	12,3	3,76	1.4310	21,21	17,51	5,21	38,6 \| 79,5 \| 28,4 \| 7,9

Hasonló fémrugók száma: 28

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-028I

Származási ország: DE, German; Hosszabbító rugó RZ-028I
