Hosszabbító rugó RZ-042FI Rozsdamentes acél Ø 0,5 x 5 x 11,9 mm / 180°

árlépcsők - Hosszabbító rugó RZ-042FI

mennyiség	egységár (EUR)
1	6,2300 EUR
2	3,9200 EUR
3	2,5300 EUR
7	2,1100 EUR
17	1,0500 EUR
37	0,6800 EUR
75	0,5300 EUR
125	0,4970 EUR
175	0,4834 EUR
250	0,4713 EUR
350	0,4452 EUR
450	0,4355 EUR

Hosszabbító rugó Vétel

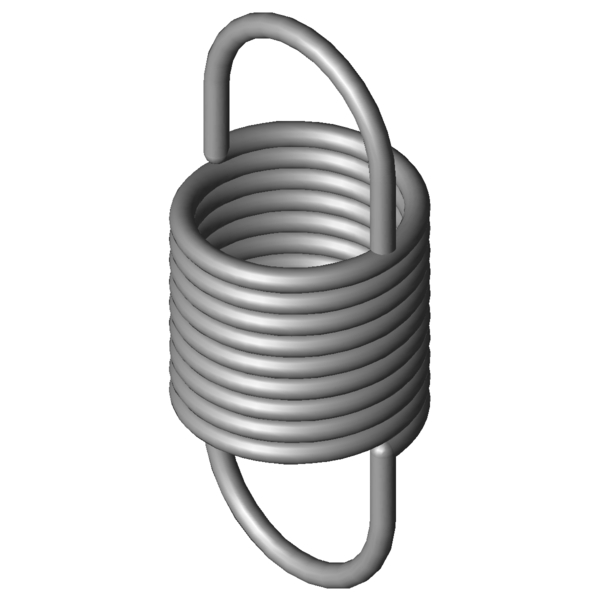

Termékkép Hosszabbító rugó RZ-042FI

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-042FI

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	180	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	0,5	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	5	mm	Tekervény külső átmérője
Dh	6	mm	Legkisebb hüvelyátmérő
L0	11,9	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	5,25	mm	A terheletlen, előfeszített rugótest hossza
Ln	24,43	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	12,53	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	8,531	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	3,32	mm	A húzószem belső síkjának távolsága a rugótesttől
R	0,632	N/mm	Rugóarány
F0	0,611	N	Belső előfeszítő erő
Fntol	0,84	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	0,6	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,25	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	19	fok	A húzószemek állásának tűréshatára
Gew	0,2469	g	A termék tömege
PG	ZG	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-042FI Rozsdamentes acél Ø 0,5 x 5 x 11,9 mm / 180°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-042FI Rozsdamentes acél Ø 0,5 x 5 x 11,9 mm / 180°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-042FI Rozsdamentes acél Ø 0,5 x 5 x 11,9 mm / 180°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-042FI Rozsdamentes acél Ø 0,5 x 5 x 11,9 mm / 180°

erő-út-számítás Hosszabbító rugó RZ-042FI

Érdeklődési képlet Hosszabbító rugó RZ-042FI Rozsdamentes acél Ø 0,5 x 5 x 11,9 mm / 180°

Érdeklődési képlet Hosszabbító rugó RZ-042FI

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-042FI Rozsdamentes acél Ø 0,5 x 5 x 11,9 mm / 180°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-042FI	1.4310	0,5	5	11,9	8,531	24,43	12,53	0,632	100,0 \| 100,0 \| 100,0 \| 100,0
Z-042FI	EN 10270-1	0,5	5	11,9	10,57	25,23	13,33	0,736	91,1 \| 100,0 \| 87,4 \| 85,9

Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-015GI	5,5	11,3	0,069	1.4310	2,161	41,48	30,18	42,4 \| 83,3 \| 33,4 \| 10,5
RZ-024NI	6	12,4	0,086	1.4310	2,791	43,21	30,81	44,6 \| 83,8 \| 36,7 \| 13,3
RZ-015FI	5,5	10	0,12	1.4310	2,161	27,47	17,47	48,8 \| 79,6 \| 48,5 \| 18,2
RZ-016I	4,32	10	0,125	1.4310	2,731	30,78	20,78	47,9 \| 78,1 \| 46,2 \| 19,3
RZ-024MI	6	11	0,149	1.4310	2,791	28,84	17,84	52,3 \| 82,6 \| 51,5 \| 23,0
RZ-025I	5,4	12,5	0,156	1.4310	4,191	37,91	25,41	54,2 \| 89,3 \| 49,2 \| 24,2
RZ-024UI	4	11,4	0,197	1.4310	4,131	31,44	20,04	56,1 \| 82,6 \| 55,5 \| 30,3
RZ-025AI	5,4	11,8	0,211	1.4310	4,191	30,6	18,8	60,4 \| 90,6 \| 57,9 \| 32,7
RZ-036OI	5	14,2	0,246	1.4310	6,321	38,5	24,3	64,1 \| 91,3 \| 62,8 \| 38,2
RZ-028I	4,4	10,9	0,304	1.4310	5,101	26,78	15,88	67,7 \| 86,5 \| 69,3 \| 47,2
RZ-040AI	5,5	14,2	0,35	1.4310	7,781	34,99	20,79	74,1 \| 91,6 \| 75,7 \| 55,0
RZ-040I	5,5	13,7	0,38	1.4310	7,781	32,82	19,12	76,9 \| 92,6 \| 78,4 \| 59,8
RZ-036NI	5	11,5	0,4	1.4310	6,321	26,39	14,89	79,0 \| 95,5 \| 79,1 \| 62,4
RZ-027CI	4,4	9,9	0,412	1.4310	5,101	21,63	11,73	74,8 \| 83,7 \| 76,7 \| 63,9
RZ-042FI	5	11,9	0,632	1.4310	8,531	24,43	12,53	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-036MI	5	9,7	0,691	1.4310	6,321	18,32	8,62	84,9 \| 90,5 \| 71,4 \| 92,8
RZ-043I	4,5	12,1	0,743	1.4310	9,421	23,83	11,73	91,0 \| 96,1 \| 92,1 \| 84,8
RZ-051E-20I	6	12,4	0,76	1.4310	9,431	23,9	11,5	88,1 \| 90,1 \| 91,1 \| 83,0
RZ-043AI	4,5	10,1	1,139	1.4310	9,421	17,75	7,65	74,2 \| 91,6 \| 75,8 \| 55,3
RZ-045E-01I	4	10,5	1,343	1.4310	10,52	17,73	7,23	68,5 \| 89,4 \| 69,4 \| 46,8
RZ-061I	4,6	13,5	1,914	1.4310	17,86	22,09	8,59	59,1 \| 86,5 \| 58,2 \| 32,7
RZ-051LI	4	10,7	2,051	1.4310	13,81	16,82	6,12	57,5 \| 86,9 \| 55,3 \| 30,2
RZ-066QI	5	13,5	2,781	1.4310	22,26	20,71	7,21	52,2 \| 86,5 \| 47,9 \| 22,1
RZ-064I	3,8	12,3	3,76	1.4310	21,21	17,51	5,21	47,2 \| 84,0 \| 40,9 \| 16,7
RZ-081QI	4,5	14,2	12,952	1.4310	48,85	17,61	3,41	34,5 \| 76,5 \| 22,3 \| 4,8

Hasonló fémrugók száma: 24

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-042FI

Származási ország: DE, German; Hosszabbító rugó RZ-042FI
