Hosszabbító rugó RZ-006DI Rozsdamentes acél Ø 0,25 x 4,2 x 12,4 mm / 180°

árlépcsők - Hosszabbító rugó RZ-006DI

mennyiség	egységár (EUR)
1	6,2300 EUR
2	3,9200 EUR
3	2,5300 EUR
7	2,1100 EUR
17	1,0500 EUR
37	0,6800 EUR
75	0,5300 EUR
125	0,4970 EUR
175	0,4834 EUR
250	0,4713 EUR
350	0,4452 EUR
450	0,4355 EUR

Hosszabbító rugó Vétel

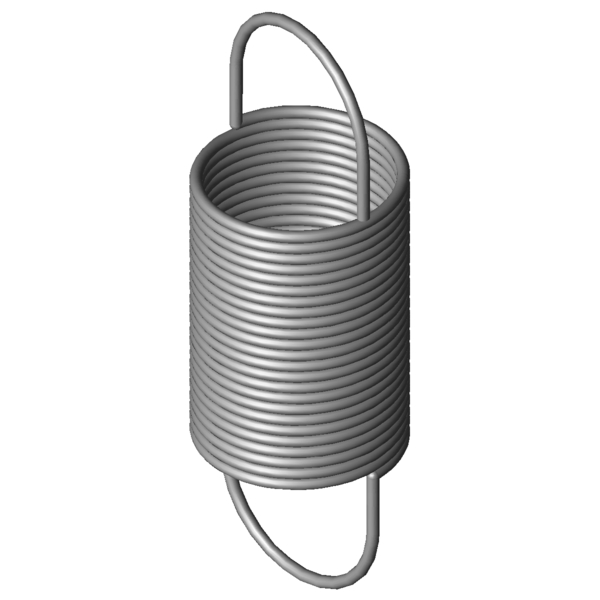

Termékkép Hosszabbító rugó RZ-006DI

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-006DI

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	180	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	0,25	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	4,2	mm	Tekervény külső átmérője
Dh	4,9	mm	Legkisebb hüvelyátmérő
L0	12,4	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	6,37	mm	A terheletlen, előfeszített rugótest hossza
Ln	71,49	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	59,09	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	1,371	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	3,01	mm	A húzószem belső síkjának távolsága a rugótesttől
R	0,023	N/mm	Rugóarány
F0	0,031	N	Belső előfeszítő erő
Fntol	0,14	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	0,6	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,25	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	45	fok	A húzószemek állásának tűréshatára
Gew	0,1263	g	A termék tömege
PG	ZG	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-006DI Rozsdamentes acél Ø 0,25 x 4,2 x 12,4 mm / 180°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-006DI Rozsdamentes acél Ø 0,25 x 4,2 x 12,4 mm / 180°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-006DI Rozsdamentes acél Ø 0,25 x 4,2 x 12,4 mm / 180°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-006DI Rozsdamentes acél Ø 0,25 x 4,2 x 12,4 mm / 180°

erő-út-számítás Hosszabbító rugó RZ-006DI

Érdeklődési képlet Hosszabbító rugó RZ-006DI Rozsdamentes acél Ø 0,25 x 4,2 x 12,4 mm / 180°

Érdeklődési képlet Hosszabbító rugó RZ-006DI

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-006DI Rozsdamentes acél Ø 0,25 x 4,2 x 12,4 mm / 180°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-006DI	1.4310	0,25	4,2	12,4	1,371	71,49	59,09	0,023	100,0 \| 100,0 \| 100,0 \| 100,0
Z-006DI	EN 10270-1	0,25	4,2	12,4	1,731	76,49	64,09	0,026	90,5 \| 100,0 \| 85,7 \| 85,9

Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-006EI	4,2	16,2	0,014	1.4310	1,371	111,46	95,26	78,4 \| 92,2 \| 81,0 \| 62,0
RZ-006GI	5	12,7	0,016	1.4310	1,08	80,84	68,14	81,6 \| 93,9 \| 82,7 \| 68,3
RZ-006DI	4,2	12,4	0,023	1.4310	1,371	71,49	59,09	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-006CI	4,2	10,2	0,036	1.4310	1,371	47,58	37,38	79,7 \| 94,1 \| 81,6 \| 63,3
RZ-008I	3,45	11,2	0,043	1.4310	1,661	48,23	37,03	71,7 \| 90,8 \| 72,6 \| 51,7
RZ-017I	4,32	14,2	0,059	1.4310	2,731	58,46	44,26	62,6 \| 87,6 \| 62,6 \| 37,6
RZ-006BI	4,2	8,6	0,059	1.4310	1,371	31,51	22,91	66,0 \| 89,8 \| 69,4 \| 38,8
RZ-020I	3,52	12,9	0,114	1.4310	3,331	40,43	27,53	49,7 \| 86,0 \| 43,9 \| 19,2
RZ-024VI	4	14,6	0,124	1.4310	4,131	46,28	31,68	48,1 \| 83,2 \| 43,4 \| 17,8
RZ-016I	4,32	10	0,125	1.4310	2,731	30,78	20,78	48,6 \| 85,3 \| 42,7 \| 17,7
RZ-025I	5,4	12,5	0,156	1.4310	4,191	37,91	25,41	43,9 \| 79,8 \| 37,9 \| 14,1
RZ-024UI	4	11,4	0,197	1.4310	4,131	31,44	20,04	43,4 \| 85,5 \| 33,6 \| 11,3
RZ-028I	4,4	10,9	0,304	1.4310	5,101	26,78	15,88	38,7 \| 82,0 \| 26,9 \| 7,2
RZ-024TI	4	9,2	0,321	1.4310	4,131	21,48	12,28	37,8 \| 79,6 \| 27,0 \| 6,9
RZ-036NI	5	11,5	0,4	1.4310	6,321	26,39	14,89	35,4 \| 77,4 \| 23,4 \| 5,5
RZ-027CI	4,4	9,9	0,412	1.4310	5,101	21,63	11,73	36,0 \| 79,3 \| 23,4 \| 5,3
RZ-042FI	5	11,9	0,632	1.4310	8,531	24,43	12,53	32,9 \| 76,7 \| 18,6 \| 3,4
RZ-045E-02I	4	15	0,689	1.4310	10,52	29,1	14,1	32,5 \| 76,0 \| 18,4 \| 3,1

Hasonló fémrugók száma: 17

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-006DI

Származási ország: DE, German; Hosszabbító rugó RZ-006DI
