Hosszabbító rugó RZ-115F-12X Rozsdamentes acél Ø 1,4 x 20 x 65,3 mm / 270°

árlépcsők - Hosszabbító rugó RZ-115F-12X

mennyiség	egységár (EUR)
1	6,4000 EUR
2	4,0300 EUR
3	2,8200 EUR
7	2,3500 EUR
17	1,1600 EUR
37	0,8500 EUR
75	0,6900 EUR
125	0,6356 EUR
175	0,6220 EUR
250	0,6172 EUR
350	0,5899 EUR
450	0,5461 EUR

Hosszabbító rugó Vétel

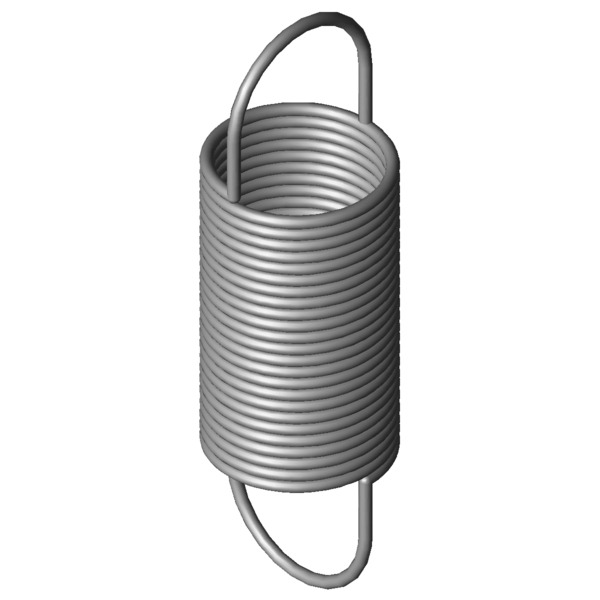

Termékkép Hosszabbító rugó RZ-115F-12X

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-115F-12X

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	270	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	1,4	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	20	mm	Tekervény külső átmérője
Dh	23	mm	Legkisebb hüvelyátmérő
L0	65,3	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	36,05	mm	A terheletlen, előfeszített rugótest hossza
Ln	265,25	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	199,95	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	44,2	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	14,63	mm	A húzószem belső síkjának távolsága a rugótesttől
R	0,211	N/mm	Rugóarány
F0	2	N	Belső előfeszítő erő
Fntol	2,9	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	1,8	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,35	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	37	fok	A húzószemek állásának tűréshatára
Gew	18,8483	g	A termék tömege
PG	ZJ	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-115F-12X Rozsdamentes acél Ø 1,4 x 20 x 65,3 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-115F-12X Rozsdamentes acél Ø 1,4 x 20 x 65,3 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-115F-12X Rozsdamentes acél Ø 1,4 x 20 x 65,3 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-115F-12X Rozsdamentes acél Ø 1,4 x 20 x 65,3 mm / 270°

erő-út-számítás Hosszabbító rugó RZ-115F-12X

Érdeklődési képlet Hosszabbító rugó RZ-115F-12X Rozsdamentes acél Ø 1,4 x 20 x 65,3 mm / 270°

Érdeklődési képlet Hosszabbító rugó RZ-115F-12X

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-115F-12X Rozsdamentes acél Ø 1,4 x 20 x 65,3 mm / 270°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-115F-12X	1.4310	1,4	20	65,3	44,2	265,25	199,95	0,211	89,5 \| 95,5 \| 90,8 \| 82,2
Z-115F-12X	EN 10270-1	1,4	20	65,3	49,5	257,38	192,08	0,246	92,8 \| 100,0 \| 92,7 \| 85,8

Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-103X	17,2	70,8	0,143	1.4310	35,5	303,21	232,41	73,9 \| 89,4 \| 75,6 \| 56,8
RZ-115V-12X	20	79	0,207	1.4310	51,22	310,63	231,63	89,8 \| 96,2 \| 91,1 \| 82,2
RZ-115F-12X	20	65,3	0,211	1.4310	44,2	265,25	199,95	89,5 \| 95,5 \| 90,8 \| 82,2
RZ-115V-11X	20	70	0,252	1.4310	51,22	260,45	190,45	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-117X	21,6	71	0,29	1.4310	56,93	256,49	185,49	92,1 \| 95,0 \| 93,7 \| 87,6
RZ-115F-11X	20	53	0,332	1.4310	44,2	180,2	127,2	81,2 \| 89,7 \| 76,5 \| 77,4
RZ-115V-10X	20	48,9	0,509	1.4310	51,22	143,27	94,37	65,6 \| 89,4 \| 66,7 \| 40,7
RZ-130E-11X	24	64,2	0,533	1.4310	73,5	195,1	130,9	62,9 \| 86,5 \| 62,8 \| 39,4
RZ-120X	17,6	64,6	0,566	1.4310	69,37	178,41	113,81	67,4 \| 91,3 \| 66,8 \| 44,1
RZ-130HX	20	73	0,616	1.4310	84,95	202,05	129,05	66,0 \| 93,1 \| 64,0 \| 40,9
RZ-121GX	15,5	66	0,769	1.4310	78,31	160,23	94,23	55,5 \| 88,0 \| 51,8 \| 26,6
RZ-135AX	22	72,8	0,843	1.4310	103,4	186,99	114,19	57,3 \| 87,4 \| 54,7 \| 29,7
RZ-135X	22	70,8	0,886	1.4310	103,4	179,49	108,69	56,6 \| 88,3 \| 53,3 \| 28,3
RZ-130GX	20	56,8	0,967	1.4310	84,95	138,92	82,12	55,3 \| 88,2 \| 51,7 \| 26,0
RZ-147GX	24	68,8	1,256	1.4310	123,7	161,07	92,27	49,4 \| 83,3 \| 44,9 \| 20,1
RZ-130K-21X	16	63	1,41	1.4310	105	131,9	68,9	45,8 \| 84,8 \| 38,3 \| 14,5
RZ-137X	18,6	65	1,55	1.4310	121,3	137,79	72,79	47,8 \| 87,0 \| 40,2 \| 16,1
RZ-147K-21X	20	75,5	1,671	1.4310	147,2	156,6	81,1	46,8 \| 87,0 \| 38,7 \| 14,8

Hasonló fémrugók száma: 17

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-115F-12X

Származási ország: DE, German; Hosszabbító rugó RZ-115F-12X
