Hosszabbító rugó RZ-117X Rozsdamentes acél Ø 1,6 x 21,6 x 71 mm / 270°

árlépcsők - Hosszabbító rugó RZ-117X

mennyiség egységár (EUR)
1 6,5600 EUR
2 4,1300 EUR
3 2,9300 EUR
7 2,5000 EUR
17 1,2300 EUR
37 0,9300 EUR
75 0,7600 EUR
125 0,7108 EUR
175 0,6967 EUR
250 0,6533 EUR
350 0,6276 EUR
450 0,5960 EUR

Hosszabbító rugó Vétel

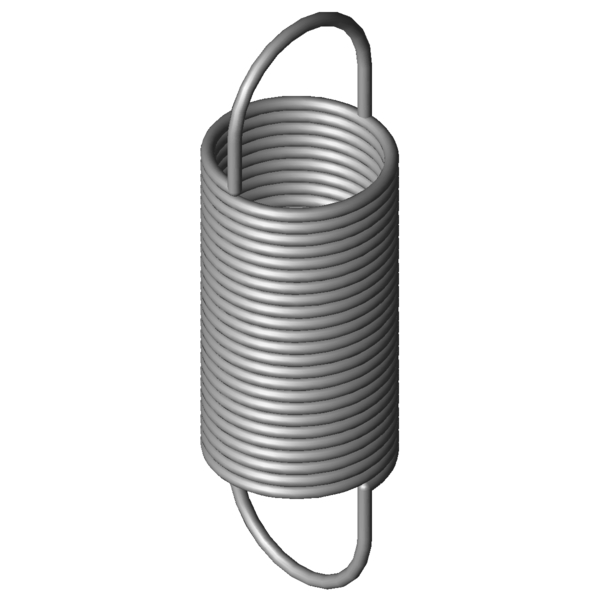

Termékkép Hosszabbító rugó RZ-117X
Termékkép Hosszabbító rugó RZ-117X
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-117X

képlet karakterek érték egység Leírás
Anyag 1.4310 - Alapanyag fajtája
Oefo 1/1 deutsche - Húzószem kialakítása
F1 N Előfeszített rugó által kifejtett rugóerő
L1 mm Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1 mm Az előfeszített rugó szakaszhossza
F2 N Terhelés alatt álló rugó által kifejtett rugóerő
L2 mm A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2 mm A terhelt rugó szakaszhossza
Húzószemek relatív állása 270 ° Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d 1,6 mm Huzalkeresztmetszet
D mm Átlagos tekervényátmérő
De 21,6 mm Tekervény külső átmérője
Dh 24,5 mm Legkisebb hüvelyátmérő
L0 71 mm A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk 41,2 mm A terheletlen, előfeszített rugótest hossza
Ln 256,49 mm A rugó legnagyobb hossza statikus terhelésnél
sn 185,49 mm A rugó által megtett legnagyobb út statikus terhelés mellett
Fn 56,93 N Legnagyobb rugóerő statikus terhelésnél
n Stück Anzahl der federnden Windungen
nt Darab Tekervények száma
Lh 14,9 mm A húzószem belső síkjának távolsága a rugótesttől
R 0,29 N/mm Rugóarány
F0 3,211 N Belső előfeszítő erő
Fntol 3,87 N (+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol 1,8 mm (+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol 0,45 mm (+/-) A külső tekervényátmérő tűréshatára
Oesttol 37 fok A húzószemek állásának tűréshatára
Gew 26,4712 g A termék tömege
PG ZK - A cikk árcsoportja
Műszaki rajz Hosszabbító rugó
Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-117X Rozsdamentes acél Ø 1,6 x 21,6 x 71 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-117X Rozsdamentes acél Ø 1,6 x 21,6 x 71 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-117X Rozsdamentes acél Ø 1,6 x 21,6 x 71 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-117X Rozsdamentes acél Ø 1,6 x 21,6 x 71 mm / 270°

erő-út-számítás Hosszabbító rugó RZ-117X

Érdeklődési képlet Hosszabbító rugó RZ-117X Rozsdamentes acél Ø 1,6 x 21,6 x 71 mm / 270°

Érdeklődési képlet Hosszabbító rugó RZ-117X

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-117X Rozsdamentes acél Ø 1,6 x 21,6 x 71 mm / 270°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám Anyag d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Hasonlóság in %: Átfogó | Geometrie | Terhelés | Merevség
RZ-117X 1.4310 1,6 21,6 71 56,93 256,49 185,49 0,29 100,0 | 100,0 | 100,0 | 100,0
Z-117X EN 10270-1 1,6 21,6 71 67,4 259,05 188,05 0,337 92,4 | 100,0 | 91,6 | 85,6
Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás
cikkszám De (mm) L0 (mm) R (N/mm) Anyag Fn (N) Ln (mm) sn (mm) Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
RZ-115F-13X 20 86,3 0,131 1.4310 44,2 407,4 321,1 66,7 | 87,5 | 67,7 | 44,8
RZ-103X 17,2 70,8 0,143 1.4310 35,5 303,21 232,41 68,9 | 85,8 | 71,1 | 49,8
RZ-115V-12X 20 79 0,207 1.4310 51,22 310,63 231,63 83,0 | 92,1 | 85,0 | 72,0
RZ-115F-12X 20 65,3 0,211 1.4310 44,2 265,25 199,95 82,6 | 90,7 | 85,2 | 72,0
RZ-117AX 21,6 85 0,212 1.4310 56,93 337,94 252,94 84,8 | 94,5 | 86,7 | 73,3
RZ-115V-11X 20 70 0,252 1.4310 51,22 260,45 190,45 92,1 | 95,0 | 93,7 | 87,6
RZ-117X 21,6 71 0,29 1.4310 56,93 256,49 185,49 100,0 | 100,0 | 100,0 | 100,0
RZ-130E-12X 24 80,3 0,339 1.4310 73,5 286,1 205,8 86,3 | 89,1 | 83,8 | 85,9
RZ-130E-11X 24 64,2 0,533 1.4310 73,5 195,1 130,9 72,8 | 89,8 | 74,0 | 54,7
RZ-120X 17,6 64,6 0,566 1.4310 69,37 178,41 113,81 71,0 | 90,8 | 71,7 | 50,4
RZ-130HX 20 73 0,616 1.4310 84,95 202,05 129,05 69,3 | 92,9 | 68,3 | 46,6
RZ-135AX 22 72,8 0,843 1.4310 103,4 186,99 114,19 61,4 | 91,9 | 58,3 | 33,9
RZ-135X 22 70,8 0,886 1.4310 103,4 179,49 108,69 60,6 | 92,6 | 56,8 | 32,3
RZ-130GX 20 56,8 0,967 1.4310 84,95 138,92 82,12 57,5 | 87,2 | 55,6 | 29,7
RZ-147GX 24 68,8 1,256 1.4310 123,7 161,07 92,27 52,4 | 86,5 | 47,9 | 22,9
RZ-134X 22 54,8 1,489 1.4310 103,4 119,4 64,6 49,7 | 85,1 | 44,9 | 19,2
RZ-137X 18,6 65 1,55 1.4310 121,3 137,79 72,79 49,1 | 85,9 | 43,1 | 18,4
RZ-147K-21X 20 75,5 1,671 1.4310 147,2 156,6 81,1 48,2 | 86,5 | 41,2 | 16,9
RZ-151AX 27,5 71 1,715 1.4310 153,7 154,22 83,22 46,1 | 80,8 | 41,0 | 16,6
RZ-140X 18 64,4 1,731 1.4310 125,1 131,27 66,87 47,3 | 84,7 | 40,8 | 16,4
RZ-156GX 20 86 2,685 1.4310 207,8 157,45 71,45 41,1 | 79,7 | 33,0 | 10,6
RZ-154X 22,5 60,5 3,636 1.4310 186,1 107,84 47,34 39,2 | 81,7 | 28,1 | 7,8
Hasonló fémrugók száma: 21

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-117X

Származási ország: DE, German; Hosszabbító rugó RZ-117X
