Hosszabbító rugó RZ-115WX Rozsdamentes acél Ø 1,5 x 10 x 218 mm / 270°

árlépcsők - Hosszabbító rugó RZ-115WX

mennyiség	egységár (EUR)
1	6,5600 EUR
2	4,1300 EUR
3	2,9300 EUR
7	2,5000 EUR
17	1,2300 EUR
37	0,9300 EUR
75	0,7600 EUR
125	0,7108 EUR
175	0,6967 EUR
250	0,6533 EUR
350	0,6276 EUR
450	0,5960 EUR

Hosszabbító rugó Vétel

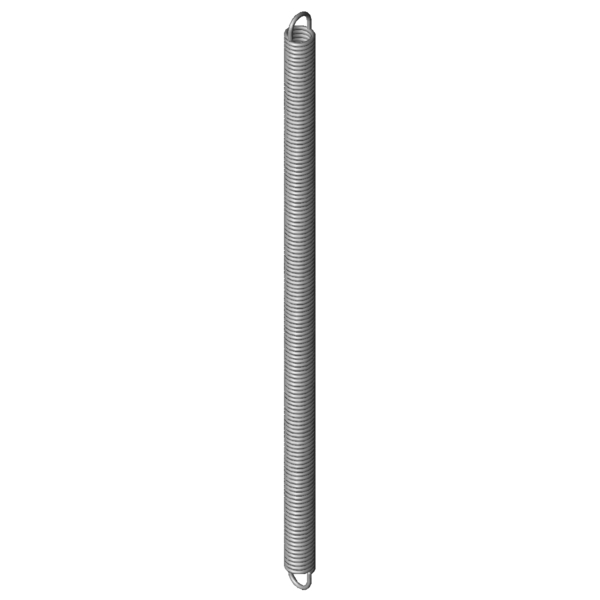

Termékkép Hosszabbító rugó RZ-115WX

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-115WX

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	270	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	1,5	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	10	mm	Tekervény külső átmérője
Dh	12,5	mm	Legkisebb hüvelyátmérő
L0	218	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	206,63	mm	A terheletlen, előfeszített rugótest hossza
Ln	388,8	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	170,8	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	98,53	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	5,68	mm	A húzószem belső síkjának távolsága a rugótesttől
R	0,527	N/mm	Rugóarány
F0	8,441	N	Belső előfeszítő erő
Fntol	7,12	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	2,5	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,25	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	64	fok	A húzószemek állásának tűréshatára
Gew	51,6797	g	A termék tömege
PG	ZK	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-115WX Rozsdamentes acél Ø 1,5 x 10 x 218 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-115WX Rozsdamentes acél Ø 1,5 x 10 x 218 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-115WX Rozsdamentes acél Ø 1,5 x 10 x 218 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-115WX Rozsdamentes acél Ø 1,5 x 10 x 218 mm / 270°

erő-út-számítás Hosszabbító rugó RZ-115WX

Érdeklődési képlet Hosszabbító rugó RZ-115WX Rozsdamentes acél Ø 1,5 x 10 x 218 mm / 270°

Érdeklődési képlet Hosszabbító rugó RZ-115WX

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-115WX Rozsdamentes acél Ø 1,5 x 10 x 218 mm / 270°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-115WX	1.4310	1,5	10	218	98,53	388,8	170,8	0,527	100,0 \| 100,0 \| 100,0 \| 100,0
Z-115WX	EN 10270-1	1,5	10	218	116,4	390,44	172,44	0,614	92,4 \| 100,0 \| 91,8 \| 85,5

Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-063E-14X	10	90,8	0,024	1.4310	11,53	543,2	452,4	30,6 \| 62,8 \| 24,7 \| 4,4
RZ-106JX	12,7	146	0,138	1.4310	47,55	462,5	316,5	51,2 \| 76,3 \| 51,1 \| 26,0
RZ-087JX	10	100	0,14	1.4310	31,73	308,45	208,45	51,4 \| 70,8 \| 57,1 \| 26,4
RZ-087HX	10	80	0,183	1.4310	31,73	239,83	159,83	55,0 \| 67,8 \| 62,9 \| 34,4
RZ-115FX	11,3	134	0,275	1.4310	59,25	332,4	198,4	67,9 \| 78,9 \| 73,1 \| 51,8
RZ-109EX	11,2	112	0,283	1.4310	53,56	287,45	175,45	67,8 \| 74,7 \| 75,9 \| 52,9
RZ-109JX	10	97	0,478	1.4310	59,56	212,22	115,22	76,5 \| 75,9 \| 64,0 \| 89,6
RZ-115WX	10	218	0,527	1.4310	98,53	388,8	170,8	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-112EX	9,2	109	0,547	1.4310	64,34	216,77	107,77	78,6 \| 75,1 \| 64,2 \| 96,6
RZ-124JX	12,7	139	0,554	1.4310	94,45	297,59	158,59	90,0 \| 78,8 \| 94,4 \| 96,9
RZ-112DX	9,2	99,5	0,61	1.4310	64,34	196,18	96,68	73,8 \| 73,7 \| 61,0 \| 86,7
RZ-127EX	11,6	143	0,719	1.4310	102,6	274,81	131,81	80,9 \| 81,9 \| 86,6 \| 74,1
RZ-127DX	11,6	130	0,799	1.4310	102,6	248,59	118,59	76,4 \| 79,9 \| 82,7 \| 66,7
RZ-115QX	10	96,9	0,884	1.4310	81,51	180,14	83,24	68,0 \| 79,3 \| 65,7 \| 58,9
RZ-127CX	11,6	117	0,9	1.4310	102,6	222,36	105,36	72,0 \| 77,9 \| 78,9 \| 59,2
RZ-130EX	9,6	136	1,441	1.4310	121,7	213,92	77,92	61,4 \| 84,0 \| 63,3 \| 36,9
RZ-130PX	12	123	1,449	1.4310	137	210,01	87,01	57,5 \| 74,4 \| 61,4 \| 36,6
RZ-130DX	9,6	123	1,606	1.4310	121,7	192,9	69,9	58,7 \| 82,1 \| 60,9 \| 33,1
RZ-147EX	12	170	1,801	1.4310	181,5	262,08	92,08	54,0 \| 78,8 \| 54,1 \| 29,3
RZ-130CX	9,6	111	1,814	1.4310	121,7	172,89	61,89	56,1 \| 80,2 \| 58,6 \| 29,3
RZ-147DX	12	154,8	2,007	1.4310	181,5	237,4	82,6	51,3 \| 76,4 \| 51,3 \| 26,3
RZ-130BX	9,6	98,2	2,084	1.4310	121,7	152,07	53,87	53,4 \| 78,3 \| 56,3 \| 25,5
RZ-162EX	15	213	2,228	1.4310	269,8	323,6	110,6	49,7 \| 74,8 \| 50,6 \| 23,6

Hasonló fémrugók száma: 22

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-115WX

Származási ország: DE, German; Hosszabbító rugó RZ-115WX
