Hosszabbító rugó RZ-147K-03X Rozsdamentes acél Ø 2,2 x 20 x 134 mm / 270°

árlépcsők - Hosszabbító rugó RZ-147K-03X

mennyiség	egységár (EUR)
1	7,1700 EUR
2	4,5200 EUR
3	3,5600 EUR
7	3,0400 EUR
17	1,6000 EUR
37	1,2900 EUR
75	1,1600 EUR
125	1,1600 EUR
175	1,1600 EUR
250	1,1600 EUR
350	1,1600 EUR
450	1,1600 EUR

Hosszabbító rugó Vétel

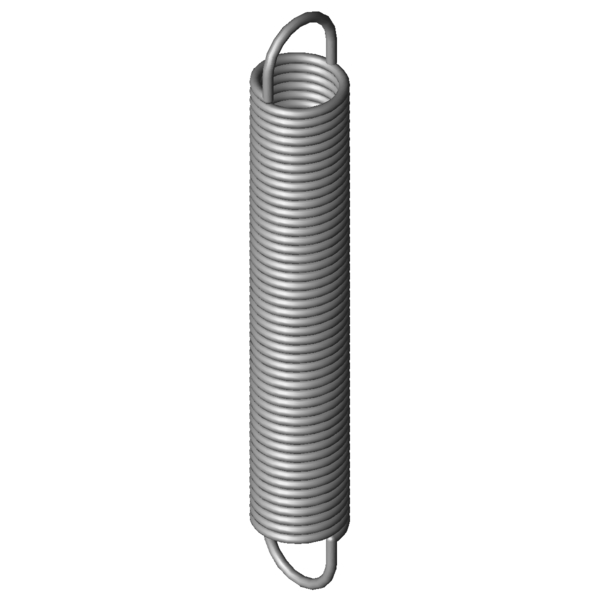

Termékkép Hosszabbító rugó RZ-147K-03X

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-147K-03X

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	270	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	2,2	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	20	mm	Tekervény külső átmérője
Dh	23,8	mm	Legkisebb hüvelyátmérő
L0	134	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	109,45	mm	A terheletlen, előfeszített rugótest hossza
Ln	315,76	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	181,76	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	147,2	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	12,27	mm	A húzószem belső síkjának távolsága a rugótesttől
R	0,746	N/mm	Rugóarány
F0	11,7	N	Belső előfeszítő erő
Fntol	8,5	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	2,4	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,45	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	41	fok	A húzószemek állásának tűréshatára
Gew	84,8819	g	A termék tömege
PG	#ZO	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-147K-03X Rozsdamentes acél Ø 2,2 x 20 x 134 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-147K-03X Rozsdamentes acél Ø 2,2 x 20 x 134 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-147K-03X Rozsdamentes acél Ø 2,2 x 20 x 134 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-147K-03X Rozsdamentes acél Ø 2,2 x 20 x 134 mm / 270°

erő-út-számítás Hosszabbító rugó RZ-147K-03X

Érdeklődési képlet Hosszabbító rugó RZ-147K-03X Rozsdamentes acél Ø 2,2 x 20 x 134 mm / 270°

Érdeklődési képlet Hosszabbító rugó RZ-147K-03X

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-147K-03X Rozsdamentes acél Ø 2,2 x 20 x 134 mm / 270°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-147K-03X	1.4310	2,2	20	134	147,2	315,76	181,76	0,746	87,9 \| 94,5 \| 89,7 \| 79,5
Z-147K-03X	EN 10270-1	2,2	20	134	176,1	319,96	185,96	0,868	92,1 \| 100,0 \| 90,7 \| 85,5

Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-115V-15X	20	109	0,13	1.4310	51,22	477,89	368,89	46,4 \| 88,5 \| 37,0 \| 13,6
RZ-118AX	21,6	117	0,133	1.4310	56,93	519,83	402,83	46,1 \| 87,0 \| 37,3 \| 13,9
RZ-121DX	17,6	136	0,201	1.4310	69,37	456,74	320,74	55,0 \| 86,4 \| 51,9 \| 26,7
RZ-121CX	17,6	123	0,23	1.4310	69,37	402,35	279,35	52,6 \| 83,9 \| 49,4 \| 24,4
RZ-130K-01X	20	145	0,235	1.4310	84,95	482,6	337,6	59,4 \| 91,4 \| 55,8 \| 31,1
RZ-130KX	20	136	0,255	1.4310	84,95	447,53	311,53	55,6 \| 88,1 \| 52,0 \| 26,8
RZ-136BX	22	138	0,326	1.4310	103,4	433,79	295,79	67,3 \| 93,0 \| 65,8 \| 43,2
RZ-136AX	22	124	0,374	1.4310	103,4	381,27	257,27	64,5 \| 90,7 \| 63,2 \| 39,4
RZ-138X	18,6	147	0,504	1.4310	121,3	370,88	223,88	80,1 \| 91,7 \| 81,8 \| 66,9
RZ-130K-05X	16	134	0,52	1.4310	105	320,97	186,97	80,3 \| 87,3 \| 84,3 \| 69,3
RZ-141CX	18	148	0,554	1.4310	125,1	357,06	209,06	83,4 \| 90,5 \| 86,0 \| 73,9
RZ-147K-04X	20	156	0,619	1.4310	147,2	375,04	219,04	89,9 \| 95,3 \| 91,5 \| 83,0
RZ-141BX	18	132	0,636	1.4310	125,1	313,9	181,9	90,2 \| 93,1 \| 92,5 \| 84,9
RZ-141AX	18	118	0,731	1.4310	125,1	276,28	158,28	85,9 \| 91,9 \| 88,1 \| 77,6
RZ-147K-03X	20	134	0,746	1.4310	147,2	315,76	181,76	87,9 \| 94,5 \| 89,7 \| 79,5
RZ-147K-02X	20	112	0,938	1.4310	147,2	256,47	144,47	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-156X	22,5	130	1,075	1.4310	186,1	290,15	160,15	81,5 \| 91,3 \| 83,6 \| 69,7
RZ-156KX	20	163,5	1,165	1.4310	207,8	328,21	164,71	78,3 \| 90,0 \| 80,7 \| 64,2
RZ-156JX	20	123,5	1,646	1.4310	207,8	240,07	116,57	75,3 \| 92,9 \| 75,8 \| 57,2
RZ-159AX	18,5	141	1,785	1.4310	223,4	256,08	115,08	66,1 \| 91,8 \| 64,6 \| 41,7
RZ-159X	18,5	124	2,099	1.4310	223,4	221,85	97,85	67,2 \| 90,3 \| 66,8 \| 44,6
RZ-162U-31X	24	133	2,268	1.4310	287,9	250,28	117,28	58,7 \| 85,3 \| 57,8 \| 33,0
RZ-162O-01X	20	146	2,472	1.4310	282,9	251,55	105,55	58,5 \| 90,1 \| 55,1 \| 30,2
RZ-162OX	20	138	2,659	1.4310	282,9	236,15	98,15	57,7 \| 91,9 \| 53,0 \| 28,1
RZ-162N-01X	20	112	3,437	1.4310	282,9	187,92	75,92	57,5 \| 92,9 \| 52,3 \| 27,3
RZ-162U-42X	18	144,5	5,153	1.4310	373,9	210,27	65,77	45,8 \| 85,4 \| 37,8 \| 14,2
RZ-177X	19,2	151	5,635	1.4310	422,9	219,6	68,6	44,6 \| 84,5 \| 36,3 \| 13,1
RZ-162U-41X	18	123,5	6,222	1.4310	373,9	177,97	54,47	46,0 \| 84,7 \| 38,5 \| 14,8

Hasonló fémrugók száma: 27
