Hosszabbító rugó RZ-118AX Rozsdamentes acél Ø 1,6 x 21,6 x 117 mm / 270°

árlépcsők - Hosszabbító rugó RZ-118AX

mennyiség	egységár (EUR)
1	7,0400 EUR
2	4,4400 EUR
3	3,4600 EUR
7	2,9500 EUR
17	1,5300 EUR
37	1,2300 EUR
75	1,0500 EUR
125	0,9748 EUR
175	0,9607 EUR
250	0,9427 EUR
350	0,8977 EUR
450	0,8721 EUR

Hosszabbító rugó Vétel

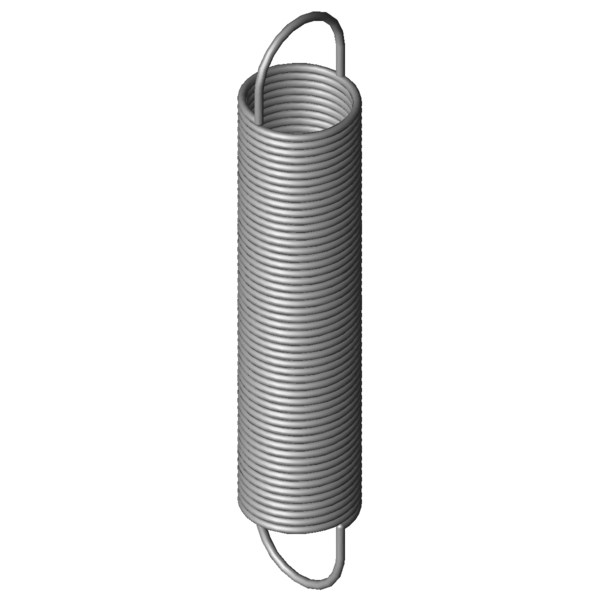

Termékkép Hosszabbító rugó RZ-118AX

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-118AX

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	270	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	1,6	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	21,6	mm	Tekervény külső átmérője
Dh	24,5	mm	Legkisebb hüvelyátmérő
L0	117	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	87,6	mm	A terheletlen, előfeszített rugótest hossza
Ln	519,83	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	402,83	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	56,93	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	14,7	mm	A húzószem belső síkjának távolsága a rugótesttől
R	0,133	N/mm	Rugóarány
F0	3,211	N	Belső előfeszítő erő
Fntol	3,41	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	2,4	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,45	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	55	fok	A húzószemek állásának tűréshatára
Gew	55,4397	g	A termék tömege
PG	ZN	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-118AX Rozsdamentes acél Ø 1,6 x 21,6 x 117 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-118AX Rozsdamentes acél Ø 1,6 x 21,6 x 117 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-118AX Rozsdamentes acél Ø 1,6 x 21,6 x 117 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-118AX Rozsdamentes acél Ø 1,6 x 21,6 x 117 mm / 270°

erő-út-számítás Hosszabbító rugó RZ-118AX

Érdeklődési képlet Hosszabbító rugó RZ-118AX Rozsdamentes acél Ø 1,6 x 21,6 x 117 mm / 270°

Érdeklődési képlet Hosszabbító rugó RZ-118AX

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-118AX Rozsdamentes acél Ø 1,6 x 21,6 x 117 mm / 270°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-118AX	1.4310	1,6	21,6	117	56,93	519,83	402,83	0,133	100,0 \| 100,0 \| 100,0 \| 100,0
Z-118AX	EN 10270-1	1,6	21,6	117	67,4	525,4	408,4	0,155	92,4 \| 100,0 \| 91,6 \| 85,6

Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-115F-14X	20	114,5	0,087	1.4310	44,2	597,2	482,7	79,3 \| 92,7 \| 80,5 \| 64,8
RZ-115V-17X	20	133	0,1	1.4310	51,22	611,7	478,7	84,7 \| 91,4 \| 87,1 \| 75,7
RZ-115V-16X	20	121	0,113	1.4310	51,22	544,8	423,8	90,8 \| 94,3 \| 92,5 \| 85,5
RZ-115V-15X	20	109	0,13	1.4310	51,22	477,89	368,89	94,1 \| 93,2 \| 90,8 \| 98,2
RZ-118AX	21,6	117	0,133	1.4310	56,93	519,83	402,83	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-115V-14X	20	99	0,15	1.4310	51,22	419,85	320,85	87,9 \| 90,3 \| 84,8 \| 88,5
RZ-118X	21,6	95	0,18	1.4310	56,93	392,91	297,91	84,9 \| 93,7 \| 87,0 \| 74,0
RZ-130E-13X	24	107,5	0,211	1.4310	73,5	438	330,5	77,9 \| 90,3 \| 79,8 \| 63,5
RZ-121CX	17,6	123	0,23	1.4310	69,37	402,35	279,35	74,9 \| 92,2 \| 75,7 \| 56,9
RZ-130KX	20	136	0,255	1.4310	84,95	447,53	311,53	71,1 \| 89,2 \| 72,2 \| 51,8
RZ-121BX	17,6	111	0,26	1.4310	69,37	358,16	247,16	71,4 \| 92,1 \| 71,7 \| 50,4
RZ-136BX	22	138	0,326	1.4310	103,4	433,79	295,79	64,1 \| 87,7 \| 64,2 \| 40,4
RZ-136AX	22	124	0,374	1.4310	103,4	381,27	257,27	61,8 \| 90,8 \| 59,5 \| 35,2
RZ-130JX	20	100	0,383	1.4310	84,95	307,25	207,25	60,9 \| 89,0 \| 59,2 \| 34,5
RZ-136X	22	110	0,44	1.4310	103,4	328,75	218,75	58,4 \| 90,7 \| 54,7 \| 29,9
RZ-147JX	24	122	0,498	1.4310	123,7	354,87	232,87	54,9 \| 86,2 \| 51,9 \| 26,6
RZ-141AX	18	118	0,731	1.4310	125,1	276,28	158,28	49,3 \| 87,5 \| 42,4 \| 17,9
RZ-147K-03X	20	134	0,746	1.4310	147,2	315,76	181,76	47,9 \| 84,2 \| 41,9 \| 17,5
RZ-147K-02X	20	112	0,938	1.4310	147,2	256,47	144,47	46,1 \| 87,0 \| 37,3 \| 13,9
RZ-156X	22,5	130	1,075	1.4310	186,1	290,15	160,15	43,6 \| 83,3 \| 35,2 \| 12,2

Hasonló fémrugók száma: 19

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-118AX

Származási ország: DE, German; Hosszabbító rugó RZ-118AX
