Hosszabbító rugó RZ-118X Rozsdamentes acél Ø 1,6 x 21,6 x 95 mm / 270°

árlépcsők - Hosszabbító rugó RZ-118X

mennyiség	egységár (EUR)
1	6,8600 EUR
2	4,3200 EUR
3	3,3700 EUR
7	2,8700 EUR
17	1,4400 EUR
37	1,1200 EUR
75	0,9700 EUR
125	0,8996 EUR
175	0,8860 EUR
250	0,8679 EUR
350	0,8284 EUR
450	0,7603 EUR

Hosszabbító rugó Vétel

Termékkép Hosszabbító rugó RZ-118X

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-118X

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	270	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	1,6	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	21,6	mm	Tekervény külső átmérője
Dh	24,5	mm	Legkisebb hüvelyátmérő
L0	95	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	65,2	mm	A terheletlen, előfeszített rugótest hossza
Ln	392,91	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	297,91	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	56,93	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	14,9	mm	A húzószem belső síkjának távolsága a rugótesttől
R	0,18	N/mm	Rugóarány
F0	3,211	N	Belső előfeszítő erő
Fntol	3,56	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	1,8	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,45	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	47	fok	A húzószemek állásának tűréshatára
Gew	41,4549	g	A termék tömege
PG	ZM	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-118X Rozsdamentes acél Ø 1,6 x 21,6 x 95 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-118X Rozsdamentes acél Ø 1,6 x 21,6 x 95 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-118X Rozsdamentes acél Ø 1,6 x 21,6 x 95 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-118X Rozsdamentes acél Ø 1,6 x 21,6 x 95 mm / 270°

erő-út-számítás Hosszabbító rugó RZ-118X

Érdeklődési képlet Hosszabbító rugó RZ-118X Rozsdamentes acél Ø 1,6 x 21,6 x 95 mm / 270°

Érdeklődési képlet Hosszabbító rugó RZ-118X

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-118X Rozsdamentes acél Ø 1,6 x 21,6 x 95 mm / 270°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-118X	1.4310	1,6	21,6	95	56,93	392,91	297,91	0,18	100,0 \| 100,0 \| 100,0 \| 100,0
Z-118X	EN 10270-1	1,6	21,6	95	67,4	397,02	302,02	0,21	92,4 \| 100,0 \| 91,6 \| 85,6

Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-103AX	17,2	91,9	0,1	1.4310	35,5	425,5	333,6	72,1 \| 84,8 \| 75,8 \| 55,7
RZ-115V-15X	20	109	0,13	1.4310	51,22	477,89	368,89	83,1 \| 91,2 \| 85,4 \| 72,7
RZ-115F-13X	20	86,3	0,131	1.4310	44,2	407,4	321,1	82,5 \| 90,3 \| 85,2 \| 72,0
RZ-118AX	21,6	117	0,133	1.4310	56,93	519,83	402,83	84,9 \| 93,7 \| 87,0 \| 74,0
RZ-115V-14X	20	99	0,15	1.4310	51,22	419,85	320,85	89,7 \| 94,1 \| 91,4 \| 83,5
RZ-115V-13X	20	90	0,172	1.4310	51,22	369,67	279,67	93,8 \| 93,7 \| 91,9 \| 95,8
RZ-118X	21,6	95	0,18	1.4310	56,93	392,91	297,91	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-115V-12X	20	79	0,207	1.4310	51,22	310,63	231,63	86,7 \| 89,8 \| 83,9 \| 86,4
RZ-130E-13X	24	107,5	0,211	1.4310	73,5	438	330,5	86,3 \| 89,1 \| 83,8 \| 85,9
RZ-117AX	21,6	85	0,212	1.4310	56,93	337,94	252,94	91,3 \| 96,5 \| 92,5 \| 84,9
RZ-117X	21,6	71	0,29	1.4310	56,93	256,49	185,49	78,3 \| 91,6 \| 81,1 \| 62,3
RZ-121AX	17,6	99,8	0,299	1.4310	69,37	314,8	215	76,2 \| 92,2 \| 77,1 \| 59,2
RZ-121X	17,6	88,6	0,352	1.4310	69,37	271,39	182,79	71,2 \| 91,6 \| 71,7 \| 50,4
RZ-130JX	20	100	0,383	1.4310	84,95	307,25	207,25	69,0 \| 92,2 \| 68,3 \| 46,6
RZ-136X	22	110	0,44	1.4310	103,4	328,75	218,75	64,3 \| 88,2 \| 64,2 \| 40,4
RZ-147HX	24	88,6	0,799	1.4310	123,7	233,49	144,89	51,7 \| 85,3 \| 47,3 \| 22,4
RZ-135AX	22	72,8	0,843	1.4310	103,4	186,99	114,19	50,9 \| 84,9 \| 46,7 \| 21,1
RZ-137AX	18,6	95	0,881	1.4310	121,3	223	128	51,3 \| 88,7 \| 44,9 \| 20,2
RZ-140AX	18	87,4	1,077	1.4310	125,1	195,19	107,79	47,5 \| 85,1 \| 40,8 \| 16,5
RZ-147K-01X	20	90,9	1,264	1.4310	147,2	198,09	107,19	46,1 \| 87,0 \| 37,3 \| 13,9
RZ-155X	22,5	93	1,726	1.4310	186,1	192,72	99,72	42,7 \| 86,0 \| 32,0 \| 10,2
RZ-162K-21X	25	104	1,986	1.4310	229,9	211,1	107,1	39,2 \| 78,3 \| 30,4 \| 8,9

Hasonló fémrugók száma: 21

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-118X

Származási ország: DE, German; Hosszabbító rugó RZ-118X

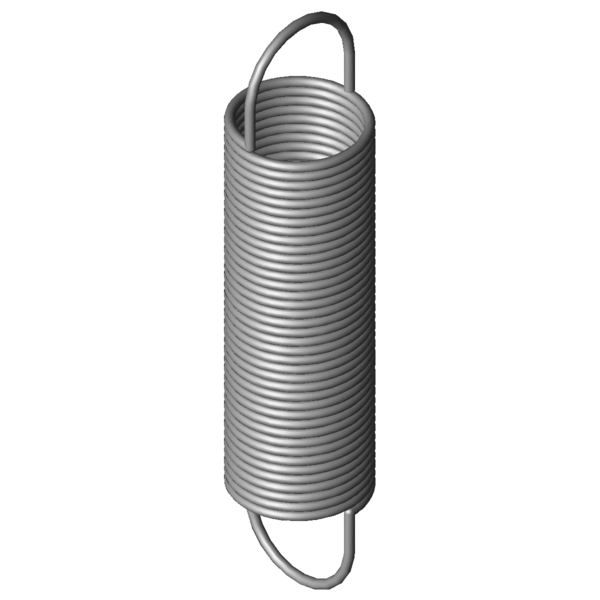

Termékkép - húzórugók RZ-118X
