Hosszabbító rugó RZ-157AI Rozsdamentes acél Ø 2,5 x 18,5 x 62 mm / 180°

árlépcsők - Hosszabbító rugó RZ-157AI

mennyiség	egységár (EUR)
1	6,7100 EUR
2	4,2300 EUR
3	3,0800 EUR
7	2,6300 EUR
17	1,3800 EUR
37	1,0500 EUR
75	0,8600 EUR
125	0,8600 EUR
175	0,8600 EUR
250	0,8600 EUR
350	0,8600 EUR
450	0,8600 EUR

Hosszabbító rugó Vétel

Termékkép Hosszabbító rugó RZ-157AI

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-157AI

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	180	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	2,5	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	18,5	mm	Tekervény külső átmérője
Dh	22,6	mm	Legkisebb hüvelyátmérő
L0	62	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	38,75	mm	A terheletlen, előfeszített rugótest hossza
Ln	97,69	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	35,69	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	223,4	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	11,62	mm	A húzószem belső síkjának távolsága a rugótesttől
R	5,755	N/mm	Rugóarány
F0	18	N	Belső előfeszítő erő
Fntol	18,99	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	1,1	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,3	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	21	fok	A húzószemek állásának tűréshatára
Gew	31,7038	g	A termék tömege
PG	#ZL	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-157AI Rozsdamentes acél Ø 2,5 x 18,5 x 62 mm / 180°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-157AI Rozsdamentes acél Ø 2,5 x 18,5 x 62 mm / 180°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-157AI Rozsdamentes acél Ø 2,5 x 18,5 x 62 mm / 180°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-157AI Rozsdamentes acél Ø 2,5 x 18,5 x 62 mm / 180°

erő-út-számítás Hosszabbító rugó RZ-157AI

Érdeklődési képlet Hosszabbító rugó RZ-157AI Rozsdamentes acél Ø 2,5 x 18,5 x 62 mm / 180°

Érdeklődési képlet Hosszabbító rugó RZ-157AI

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-157AI Rozsdamentes acél Ø 2,5 x 18,5 x 62 mm / 180°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-157AI	1.4310	2,5	18,5	62	223,4	97,69	35,69	5,755	100,0 \| 100,0 \| 100,0 \| 100,0
Z-157AI	EN 10270-1	2,5	18,5	62	268,6	98,72	36,72	6,7	91,9 \| 100,0 \| 90,2 \| 85,6

Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-115V-21I	15	62,5	0,655	1.4310	67,55	157,81	95,31	41,8 \| 80,1 \| 33,8 \| 11,3
RZ-121GI	15,5	66	0,776	1.4310	78,31	159,38	93,38	43,5 \| 80,6 \| 36,6 \| 13,4
RZ-130GI	20	56,8	0,983	1.4310	84,95	137,62	80,82	47,8 \| 85,4 \| 41,1 \| 16,8
RZ-123I	14,1	59	1,198	1.4310	85,63	125,2	66,2	48,4 \| 78,5 \| 46,1 \| 20,7
RZ-130K-21I	16	63	1,426	1.4310	105	131,1	68,1	53,3 \| 85,6 \| 49,7 \| 24,6
RZ-137I	18,6	65	1,57	1.4310	121,3	136,86	71,86	56,9 \| 91,6 \| 52,0 \| 27,0
RZ-140I	18	64,4	1,753	1.4310	125,1	130,42	66,02	58,8 \| 91,2 \| 55,0 \| 30,3
RZ-136E-10I	18,6	49	2,661	1.4310	121,3	91,4	42,4	67,0 \| 86,2 \| 69,2 \| 45,7
RZ-139I	18	48,4	2,972	1.4310	125,1	87,33	38,93	70,1 \| 85,1 \| 73,8 \| 51,3
RZ-141FI	16	53	3,292	1.4310	139,7	91,94	38,94	72,8 \| 84,0 \| 77,1 \| 57,3
RZ-147K-20I	20	51,5	3,461	1.4310	147,2	90,7	39,2	75,4 \| 87,9 \| 78,5 \| 60,0
RZ-143I	14,5	58,8	3,676	1.4310	153	96,82	38,02	76,6 \| 84,4 \| 81,2 \| 64,3
RZ-154I	22,5	60,5	3,715	1.4310	186,1	106,83	46,33	79,2 \| 93,3 \| 80,2 \| 64,2
RZ-156FI	20	63,5	4,398	1.4310	207,8	107,12	43,62	86,7 \| 96,7 \| 87,4 \| 76,1
RZ-157AI	18,5	62	5,755	1.4310	223,4	97,69	35,69	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-156E-10I	20	51	6,713	1.4310	207,8	79,6	28,6	88,1 \| 91,6 \| 86,6 \| 86,2
RZ-162MI	20	70,6	6,819	1.4310	282,9	108,87	38,27	86,9 \| 89,9 \| 86,1 \| 84,7
RZ-157I	18,5	54,1	7,256	1.4310	223,4	82,41	28,31	88,2 \| 95,8 \| 89,7 \| 79,3
RZ-162LI	20	53,8	11,126	1.4310	282,9	77,26	23,46	71,3 \| 89,5 \| 72,4 \| 51,9
RZ-162U-38I	18	60,5	16,8	1.4310	373,9	80,67	20,17	61,5 \| 92,7 \| 58,1 \| 33,8
RZ-175I	19,2	62	19,478	1.4310	422,9	81,85	19,85	58,4 \| 91,5 \| 54,2 \| 29,4
RZ-162RI	14	61	24,698	1.4310	386,7	75,17	14,17	53,2 \| 87,8 \| 48,7 \| 22,9
RZ-177QI	18	56,9	51,809	1.4310	617,1	67,7	10,8	43,5 \| 86,2 \| 33,2 \| 11,0

Hasonló fémrugók száma: 22

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-157AI

Származási ország: DE, German; Hosszabbító rugó RZ-157AI

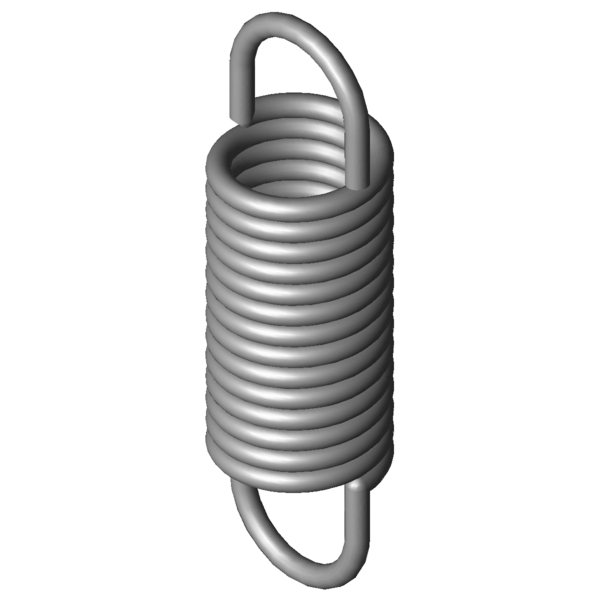

Termékkép - húzórugók RZ-157AI
