Hosszabbító rugó RZ-121GI Rozsdamentes acél Ø 1,6 x 15,5 x 66 mm / 180°

árlépcsők - Hosszabbító rugó RZ-121GI

mennyiség	egységár (EUR)
1	6,5600 EUR
2	4,1300 EUR
3	2,9300 EUR
7	2,5000 EUR
17	1,2300 EUR
37	0,9300 EUR
75	0,7600 EUR
125	0,7108 EUR
175	0,6967 EUR
250	0,6533 EUR
350	0,6276 EUR
450	0,5960 EUR

Hosszabbító rugó Vétel

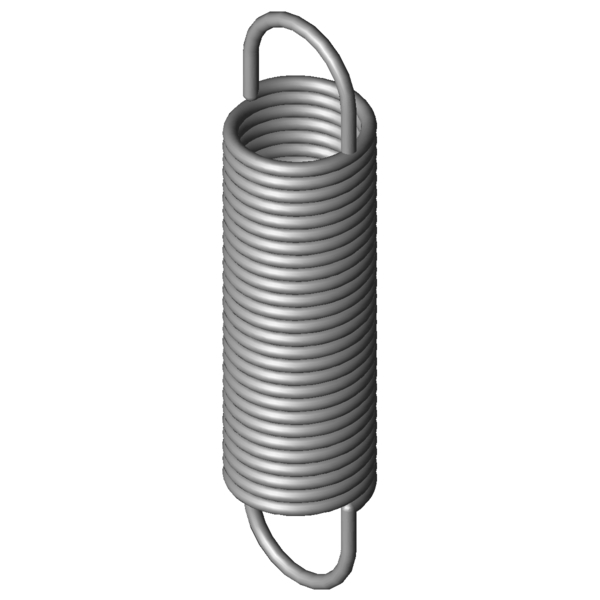

Termékkép Hosszabbító rugó RZ-121GI

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-121GI

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	180	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	1,6	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	15,5	mm	Tekervény külső átmérője
Dh	18,3	mm	Legkisebb hüvelyátmérő
L0	66	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	45,6	mm	A terheletlen, előfeszített rugótest hossza
Ln	159,38	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	93,38	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	78,31	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	10,2	mm	A húzószem belső síkjának távolsága a rugótesttől
R	0,776	N/mm	Rugóarány
F0	5,811	N	Belső előfeszítő erő
Fntol	4,96	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	1,8	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,35	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	31	fok	A húzószemek állásának tűréshatára
Gew	20,3067	g	A termék tömege
PG	ZK	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-121GI Rozsdamentes acél Ø 1,6 x 15,5 x 66 mm / 180°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-121GI Rozsdamentes acél Ø 1,6 x 15,5 x 66 mm / 180°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-121GI Rozsdamentes acél Ø 1,6 x 15,5 x 66 mm / 180°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-121GI Rozsdamentes acél Ø 1,6 x 15,5 x 66 mm / 180°

erő-út-számítás Hosszabbító rugó RZ-121GI

Érdeklődési képlet Hosszabbító rugó RZ-121GI Rozsdamentes acél Ø 1,6 x 15,5 x 66 mm / 180°

Érdeklődési képlet Hosszabbító rugó RZ-121GI

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-121GI Rozsdamentes acél Ø 1,6 x 15,5 x 66 mm / 180°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-121GI	1.4310	1,6	15,5	66	78,31	159,38	93,38	0,776	100,0 \| 100,0 \| 100,0 \| 100,0
Z-121GI	EN 10270-1	1,6	15,5	66	92,71	160,45	94,45	0,904	92,4 \| 100,0 \| 91,7 \| 85,4

Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-084AI	13,5	73,4	0,084	1.4310	23,77	340,44	267,04	41,0 \| 79,8 \| 32,7 \| 10,6
RZ-084I	13,5	59,4	0,113	1.4310	23,77	256,56	197,16	44,4 \| 79,9 \| 38,9 \| 14,4
RZ-103I	17,2	70,8	0,144	1.4310	35,5	301,63	230,83	49,5 \| 87,2 \| 42,9 \| 18,3
RZ-100E-13I	14	65,3	0,151	1.4310	29,34	248,35	183,05	49,8 \| 86,0 \| 44,2 \| 19,1
RZ-102I	17,2	56,1	0,215	1.4310	35,5	211,04	154,94	54,8 \| 84,4 \| 52,8 \| 27,3
RZ-106I	13,7	65,2	0,303	1.4310	44,22	200,79	135,59	63,3 \| 88,4 \| 62,7 \| 38,9
RZ-106FI	12,7	71,3	0,335	1.4310	47,55	202,22	130,92	64,5 \| 84,2 \| 66,0 \| 43,3
RZ-115KI	15	76,9	0,338	1.4310	55,72	228,74	151,84	66,7 \| 90,0 \| 66,3 \| 43,8
RZ-115V-23I	15	82	0,445	1.4310	67,55	222,37	140,37	74,7 \| 90,3 \| 76,4 \| 57,4
RZ-115V-22I	15	71,5	0,537	1.4310	67,55	187,61	116,11	82,3 \| 94,3 \| 83,3 \| 69,4
RZ-115JI	15	55,9	0,545	1.4310	55,72	150,08	94,18	81,8 \| 89,7 \| 85,2 \| 70,5
RZ-120I	17,6	64,6	0,571	1.4310	69,37	177,26	112,66	84,8 \| 95,3 \| 85,7 \| 73,4
RZ-121HI	15,5	75,5	0,637	1.4310	78,31	189,25	113,75	89,6 \| 95,8 \| 91,0 \| 82,1
RZ-115V-21I	15	62,5	0,655	1.4310	67,55	157,81	95,31	90,6 \| 95,1 \| 92,1 \| 84,5
RZ-121GI	15,5	66	0,776	1.4310	78,31	159,38	93,38	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-115V-32I	12	66,5	1,142	1.4310	83,35	134,42	67,92	80,6 \| 90,1 \| 83,3 \| 68,3
RZ-123I	14,1	59	1,198	1.4310	85,63	125,2	66,2	79,8 \| 93,5 \| 81,2 \| 64,8
RZ-124FI	12,7	68	1,31	1.4310	94,45	135	67	76,6 \| 93,0 \| 77,3 \| 59,5
RZ-130K-21I	16	63	1,426	1.4310	105	131,1	68,1	74,0 \| 93,7 \| 73,8 \| 54,4
RZ-137I	18,6	65	1,57	1.4310	121,3	136,86	71,86	69,2 \| 87,3 \| 70,8 \| 49,7
RZ-140I	18	64,4	1,753	1.4310	125,1	130,42	66,02	66,3 \| 87,9 \| 66,6 \| 44,3
RZ-141FI	16	53	3,292	1.4310	139,7	91,94	38,94	52,7 \| 85,7 \| 48,9 \| 23,4
RZ-143I	14,5	58,8	3,676	1.4310	153	96,82	38,02	51,4 \| 87,5 \| 45,9 \| 20,8
RZ-147NI	15	74,2	3,989	1.4310	192,2	118,22	44,02	49,8 \| 86,2 \| 43,9 \| 19,2
RZ-146AI	12	66,8	5,49	1.4310	181,5	97	30,2	45,7 \| 85,4 \| 37,7 \| 14,0
RZ-157AI	18,5	62	5,755	1.4310	223,4	97,69	35,69	43,5 \| 80,6 \| 36,6 \| 13,4
RZ-147MI	15	54,4	6,306	1.4310	192,2	82,25	27,85	43,8 \| 84,0 \| 35,3 \| 12,2
RZ-161I	15	81	7,143	1.4310	269,8	115,5	34,5	41,5 \| 80,8 \| 33,0 \| 10,7
RZ-162U-38I	18	60,5	16,8	1.4310	373,9	80,67	20,17	34,3 \| 77,0 \| 21,3 \| 4,5
RZ-162RI	14	61	24,698	1.4310	386,7	75,17	14,17	33,6 \| 80,0 \| 17,7 \| 3,1

Hasonló fémrugók száma: 29

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-121GI

Származási ország: DE, German; Hosszabbító rugó RZ-121GI
