Hosszabbító rugó RZ-120I Rozsdamentes acél Ø 1,6 x 17,6 x 64,6 mm / 180°

árlépcsők - Hosszabbító rugó RZ-120I

mennyiség	egységár (EUR)
1	6,5600 EUR
2	4,1300 EUR
3	2,9300 EUR
7	2,5000 EUR
17	1,2300 EUR
37	0,9300 EUR
75	0,7600 EUR
125	0,7108 EUR
175	0,6967 EUR
250	0,6533 EUR
350	0,6276 EUR
450	0,5960 EUR

Hosszabbító rugó Vétel

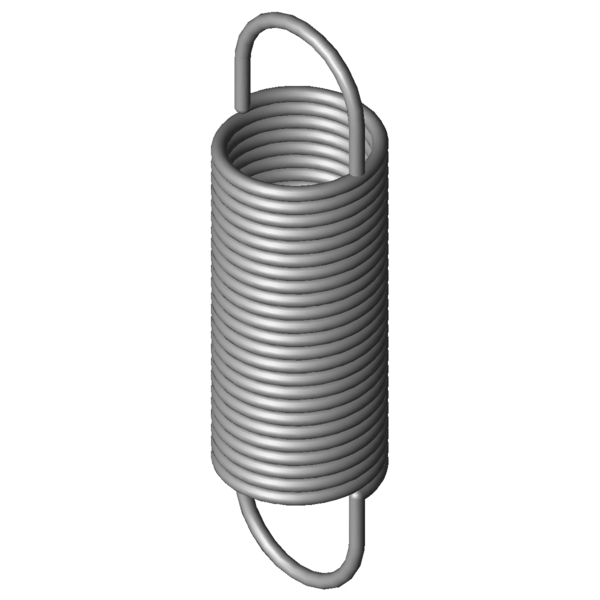

Termékkép Hosszabbító rugó RZ-120I

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-120I

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	180	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	1,6	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	17,6	mm	Tekervény külső átmérője
Dh	20,4	mm	Legkisebb hüvelyátmérő
L0	64,6	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	40,8	mm	A terheletlen, előfeszített rugótest hossza
Ln	177,26	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	112,66	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	69,37	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	11,9	mm	A húzószem belső síkjának távolsága a rugótesttől
R	0,571	N/mm	Rugóarány
F0	4,991	N	Belső előfeszítő erő
Fntol	4,44	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	1,8	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,35	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	32	fok	A húzószemek állásának tűréshatára
Gew	20,9772	g	A termék tömege
PG	ZK	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-120I Rozsdamentes acél Ø 1,6 x 17,6 x 64,6 mm / 180°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-120I Rozsdamentes acél Ø 1,6 x 17,6 x 64,6 mm / 180°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-120I Rozsdamentes acél Ø 1,6 x 17,6 x 64,6 mm / 180°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-120I Rozsdamentes acél Ø 1,6 x 17,6 x 64,6 mm / 180°

erő-út-számítás Hosszabbító rugó RZ-120I

Érdeklődési képlet Hosszabbító rugó RZ-120I Rozsdamentes acél Ø 1,6 x 17,6 x 64,6 mm / 180°

Érdeklődési képlet Hosszabbító rugó RZ-120I

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-120I Rozsdamentes acél Ø 1,6 x 17,6 x 64,6 mm / 180°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-120I	1.4310	1,6	17,6	64,6	69,37	177,26	112,66	0,571	100,0 \| 100,0 \| 100,0 \| 100,0
Z-120I	EN 10270-1	1,6	17,6	64,6	82,12	178,69	114,09	0,665	92,4 \| 100,0 \| 91,6 \| 85,5

Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-103I	17,2	70,8	0,144	1.4310	35,5	301,63	230,83	54,7 \| 89,0 \| 50,0 \| 25,0
RZ-100E-13I	14	65,3	0,151	1.4310	29,34	248,35	183,05	53,5 \| 82,4 \| 51,9 \| 26,0
RZ-115F-12I	20	65,3	0,213	1.4310	44,2	263,2	197,9	62,7 \| 91,5 \| 60,3 \| 36,3
RZ-102I	17,2	56,1	0,215	1.4310	35,5	211,04	154,94	62,2 \| 87,6 \| 61,9 \| 37,2
RZ-115V-11I	20	70	0,254	1.4310	51,22	258,73	188,73	67,4 \| 91,3 \| 66,8 \| 44,1
RZ-106I	13,7	65,2	0,303	1.4310	44,22	200,79	135,59	70,5 \| 85,0 \| 73,4 \| 53,0
RZ-115V-22I	15	71,5	0,537	1.4310	67,55	187,61	116,11	93,8 \| 89,8 \| 97,2 \| 94,5
RZ-115JI	15	55,9	0,545	1.4310	55,72	150,08	94,18	88,2 \| 86,4 \| 82,0 \| 96,1
RZ-120I	17,6	64,6	0,571	1.4310	69,37	177,26	112,66	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-130HI	20	73	0,622	1.4310	84,95	200,74	127,74	88,7 \| 88,5 \| 84,9 \| 92,6
RZ-121HI	15,5	75,5	0,637	1.4310	78,31	189,25	113,75	91,5 \| 91,2 \| 93,8 \| 89,4
RZ-115V-21I	15	62,5	0,655	1.4310	67,55	157,81	95,31	89,9 \| 91,9 \| 91,0 \| 86,9
RZ-121GI	15,5	66	0,776	1.4310	78,31	159,38	93,38	84,8 \| 95,3 \| 85,7 \| 73,4
RZ-130GI	20	56,8	0,983	1.4310	84,95	137,62	80,82	74,5 \| 88,3 \| 76,7 \| 58,6
RZ-123I	14,1	59	1,198	1.4310	85,63	125,2	66,2	69,3 \| 90,5 \| 69,9 \| 47,6
RZ-130K-21I	16	63	1,426	1.4310	105	131,1	68,1	65,2 \| 92,4 \| 63,3 \| 39,9
RZ-137I	18,6	65	1,57	1.4310	121,3	136,86	71,86	62,8 \| 91,3 \| 60,5 \| 36,5
RZ-140I	18	64,4	1,753	1.4310	125,1	130,42	66,02	60,7 \| 92,5 \| 57,0 \| 32,5
RZ-139I	18	48,4	2,972	1.4310	125,1	87,33	38,93	49,5 \| 84,2 \| 45,0 \| 19,2
RZ-141FI	16	53	3,292	1.4310	139,7	91,94	38,94	47,9 \| 84,3 \| 42,1 \| 17,2
RZ-143I	14,5	58,8	3,676	1.4310	153	96,82	38,02	46,4 \| 84,5 \| 39,5 \| 15,3
RZ-147NI	15	74,2	3,989	1.4310	192,2	118,22	44,02	44,5 \| 81,7 \| 37,6 \| 14,1
RZ-156FI	20	63,5	4,398	1.4310	207,8	107,12	43,62	44,1 \| 83,4 \| 36,1 \| 12,9
RZ-157AI	18,5	62	5,755	1.4310	223,4	97,69	35,69	42,1 \| 85,0 \| 31,4 \| 9,8

Hasonló fémrugók száma: 23

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-120I

Származási ország: DE, German; Hosszabbító rugó RZ-120I
