Hosszabbító rugó Z-366HX Tavaszi acél Ø 8 x 70 x 258 mm / 270°

árlépcsők - Hosszabbító rugó Z-366HX

mennyiség	egységár (EUR)
1	39,1400 EUR
2	31,1800 EUR
3	30,5900 EUR
7	27,6100 EUR
17	27,6100 EUR
37	27,6100 EUR
75	27,6100 EUR
125	27,6100 EUR
175	27,6100 EUR
250	27,6100 EUR
350	27,6100 EUR

Hosszabbító rugó Vétel

Termékkép Hosszabbító rugó Z-366HX

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó Z-366HX

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	270	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	8	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	70	mm	Tekervény külső átmérője
Dh	83	mm	Legkisebb hüvelyátmérő
L0	258	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	174	mm	A terheletlen, előfeszített rugótest hossza
Ln	455,6	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	197,6	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	1847	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	43	mm	A húzószem belső síkjának távolsága a rugótesttől
R	8,44	N/mm	Rugóarány
F0	180	N	Belső előfeszítő erő
Fntol	94,5	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	3	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,8	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	25	fok	A húzószemek állásának tűréshatára
Gew	1741,857	g	A termék tömege
PG	###BE	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó Z-366HX Tavaszi acél Ø 8 x 70 x 258 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó Z-366HX Tavaszi acél Ø 8 x 70 x 258 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó Z-366HX Tavaszi acél Ø 8 x 70 x 258 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó Z-366HX Tavaszi acél Ø 8 x 70 x 258 mm / 270°

erő-út-számítás Hosszabbító rugó Z-366HX

Érdeklődési képlet Hosszabbító rugó Z-366HX Tavaszi acél Ø 8 x 70 x 258 mm / 270°

Érdeklődési képlet Hosszabbító rugó Z-366HX

Hasonló hosszabbító rugók a Hosszabbító rugó Z-366HX Tavaszi acél Ø 8 x 70 x 258 mm / 270°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
Z-366HX	EN 10270-1	8	70	258	1847	455,6	197,6	8,44	100,0 \| 100,0 \| 100,0 \| 100,0

Hasonló fémrugók száma: 1

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
Z-338X	70	334	2,898	EN 10270-1	1287	745,33	411,33	60,2 \| 88,2 \| 58,9 \| 33,5
Z-299X	70	228	2,99	EN 10270-1	968,5	536,6	308,6	60,3 \| 89,0 \| 58,2 \| 33,6
Z-329X	80	257	3,03	EN 10270-1	1132	607,5	350,5	61,6 \| 91,5 \| 58,8 \| 34,6
Z-308X	60	296	3,071	EN 10270-1	1122	635,36	339,36	59,6 \| 83,9 \| 59,5 \| 35,4
Z-278X	50	254	3,134	EN 10270-1	921,2	522,4	268,4	59,3 \| 79,5 \| 61,7 \| 36,7
Z-337X	70	292	3,525	EN 10270-1	1287	630,2	338,2	65,6 \| 92,0 \| 64,1 \| 40,7
Z-307X	60	258	3,735	EN 10270-1	1122	537,03	279,03	65,7 \| 88,2 \| 65,8 \| 43,0
Z-336HX	70	242	4,71	EN 10270-1	1287	494,9	252,9	74,0 \| 93,8 \| 73,9 \| 54,4
Z-298X	70	178	4,87	EN 10270-1	968,5	367,6	189,6	70,5 \| 82,6 \| 74,2 \| 54,6
Z-306JX	60	212	4,99	EN 10270-1	1122	420,6	208,6	72,5 \| 82,2 \| 77,7 \| 57,5
Z-359X	80	275	5,38	EN 10270-1	1627	554,7	279,7	78,5 \| 93,8 \| 79,4 \| 62,2
Z-344X	60	276	5,921	EN 10270-1	1489	505,57	229,57	80,5 \| 88,9 \| 83,3 \| 69,4
Z-367X	70	316	6,309	EN 10270-1	1847	580,24	264,24	85,4 \| 93,9 \| 87,4 \| 74,8
Z-343HX	60	226	7,91	EN 10270-1	1489	397,7	171,7	87,8 \| 86,9 \| 83,8 \| 92,8
Z-366HX	70	258	8,44	EN 10270-1	1847	455,6	197,6	100,0 \| 100,0 \| 100,0 \| 100,0
Z-374X	60	300	10,694	EN 10270-1	2132	476,96	176,96	85,4 \| 90,6 \| 88,1 \| 77,6
Z-351X	50	260	11,086	EN 10270-1	1763	401,02	141,02	81,4 \| 86,1 \| 83,4 \| 74,8
Z-373HX	60	240	14,3	EN 10270-1	2132	372,3	132,3	75,9 \| 92,9 \| 76,8 \| 58,0

Hasonló fémrugók száma: 17

Vámtarifaszám: 73202085; Hosszabbító rugó Z-366HX

Származási ország: DE, German; Hosszabbító rugó Z-366HX

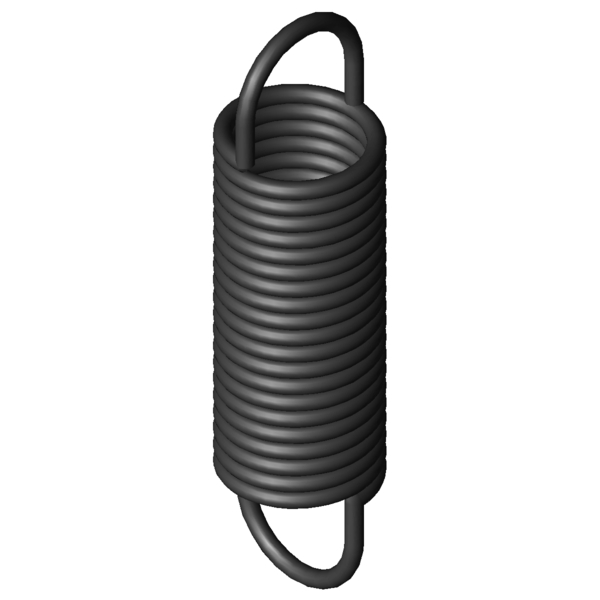

Termékkép - húzórugók Z-366HX
