Hosszabbító rugó Z-374X Tavaszi acél Ø 8 x 60 x 300 mm / 270°

árlépcsők - Hosszabbító rugó Z-374X

mennyiség	egységár (EUR)
1	56,6900 EUR
2	45,1600 EUR
3	43,4800 EUR
7	39,3200 EUR
17	39,3200 EUR
37	39,3200 EUR
75	39,3200 EUR
125	39,3200 EUR
175	39,3200 EUR
250	39,3200 EUR
350	39,3200 EUR

Hosszabbító rugó Vétel

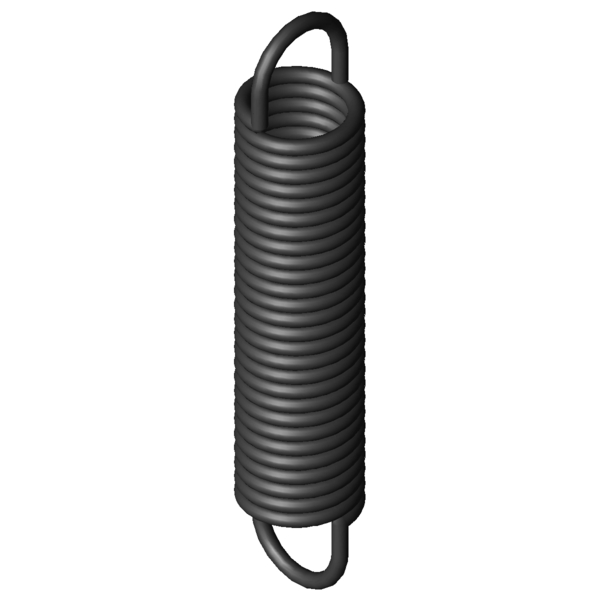

Termékkép Hosszabbító rugó Z-374X

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó Z-374X

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	270	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	8	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	60	mm	Tekervény külső átmérője
Dh	73	mm	Legkisebb hüvelyátmérő
L0	300	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	230	mm	A terheletlen, előfeszített rugótest hossza
Ln	476,96	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	176,96	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	2132	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	35	mm	A húzószem belső síkjának távolsága a rugótesttől
R	10,694	N/mm	Rugóarány
F0	240	N	Belső előfeszítő erő
Fntol	121,7	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	3	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,8	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	29	fok	A húzószemek állásának tűréshatára
Gew	1915,4184	g	A termék tömege
PG	###BG	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó Z-374X Tavaszi acél Ø 8 x 60 x 300 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó Z-374X Tavaszi acél Ø 8 x 60 x 300 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó Z-374X Tavaszi acél Ø 8 x 60 x 300 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó Z-374X Tavaszi acél Ø 8 x 60 x 300 mm / 270°

erő-út-számítás Hosszabbító rugó Z-374X

Érdeklődési képlet Hosszabbító rugó Z-374X Tavaszi acél Ø 8 x 60 x 300 mm / 270°

Érdeklődési képlet Hosszabbító rugó Z-374X

Hasonló hosszabbító rugók a Hosszabbító rugó Z-374X Tavaszi acél Ø 8 x 60 x 300 mm / 270°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
Z-374X	EN 10270-1	8	60	300	2132	476,96	176,96	10,694	100,0 \| 100,0 \| 100,0 \| 100,0

Hasonló fémrugók száma: 1

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
Z-271X	60	270	1,706	EN 10270-1	774,5	701,65	431,65	46,6 \| 86,3 \| 38,7 \| 14,9
Z-301X	70	312	1,84	EN 10270-1	968,5	814,04	502,04	47,7 \| 86,9 \| 40,3 \| 16,0
Z-270X	60	238	2,075	EN 10270-1	774,5	592,91	354,91	48,0 \| 82,7 \| 43,1 \| 18,1
Z-309X	60	340	2,543	EN 10270-1	1122	749,74	409,74	53,2 \| 89,0 \| 47,9 \| 22,7
Z-279X	50	292	2,596	EN 10270-1	921,2	616,06	324,06	51,9 \| 83,1 \| 48,9 \| 23,6
Z-308X	60	296	3,071	EN 10270-1	1122	635,36	339,36	57,4 \| 92,5 \| 52,4 \| 27,4
Z-337X	70	292	3,525	EN 10270-1	1287	630,2	338,2	59,4 \| 90,2 \| 56,3 \| 31,6
Z-307X	60	258	3,735	EN 10270-1	1122	537,03	279,03	59,9 \| 88,3 \| 58,0 \| 33,4
Z-346X	60	366	4,032	EN 10270-1	1489	703,11	337,11	62,6 \| 89,8 \| 61,2 \| 36,7
Z-345X	60	318	4,868	EN 10270-1	1489	597,21	279,21	68,3 \| 93,9 \| 66,6 \| 44,3
Z-344X	60	276	5,921	EN 10270-1	1489	505,57	229,57	73,5 \| 93,2 \| 73,5 \| 53,8
Z-367X	70	316	6,309	EN 10270-1	1847	580,24	264,24	76,1 \| 93,6 \| 76,8 \| 58,0
Z-375X	60	348	8,793	EN 10270-1	2132	563,22	215,22	89,6 \| 95,4 \| 91,1 \| 82,2
Z-352X	50	302	9,116	EN 10270-1	1763	473,52	171,52	88,4 \| 90,1 \| 89,8 \| 85,3
Z-374X	60	300	10,694	EN 10270-1	2132	476,96	176,96	100,0 \| 100,0 \| 100,0 \| 100,0
Z-373HX	60	240	14,3	EN 10270-1	2132	372,3	132,3	85,2 \| 93,3 \| 87,4 \| 74,8
Z-381X	50	285	20,296	EN 10270-1	2515	394,18	109,18	72,8 \| 92,8 \| 73,2 \| 52,3

Hasonló fémrugók száma: 16

Vámtarifaszám: 73202085; Hosszabbító rugó Z-374X

Származási ország: DE, German; Hosszabbító rugó Z-374X
