Hosszabbító rugó Z-381X Tavaszi acél Ø 8 x 50 x 285 mm / 270°

árlépcsők - Hosszabbító rugó Z-381X

mennyiség	egységár (EUR)
1	56,6900 EUR
2	45,1600 EUR
3	43,4800 EUR
7	39,3200 EUR
17	39,3200 EUR
37	39,3200 EUR
75	39,3200 EUR
125	39,3200 EUR
175	39,3200 EUR
250	39,3200 EUR
350	39,3200 EUR

Hosszabbító rugó Vétel

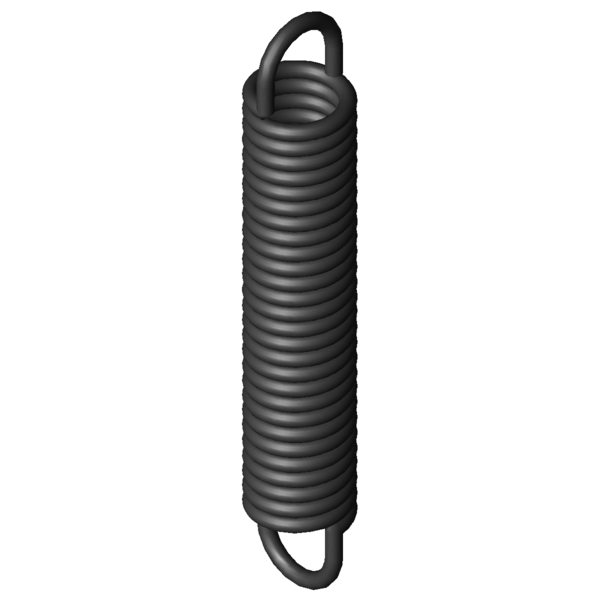

Termékkép Hosszabbító rugó Z-381X

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó Z-381X

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	270	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	8	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	50	mm	Tekervény külső átmérője
Dh	63	mm	Legkisebb hüvelyátmérő
L0	285	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	230	mm	A terheletlen, előfeszített rugótest hossza
Ln	394,18	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	109,18	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	2515	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	27,5	mm	A húzószem belső síkjának távolsága a rugótesttől
R	20,296	N/mm	Rugóarány
F0	300	N	Belső előfeszítő erő
Fntol	179,2	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	3	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,6	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	28	fok	A húzószemek állásának tűréshatára
Gew	1547,0687	g	A termék tömege
PG	###BG	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó Z-381X Tavaszi acél Ø 8 x 50 x 285 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó Z-381X Tavaszi acél Ø 8 x 50 x 285 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó Z-381X Tavaszi acél Ø 8 x 50 x 285 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó Z-381X Tavaszi acél Ø 8 x 50 x 285 mm / 270°

erő-út-számítás Hosszabbító rugó Z-381X

Érdeklődési képlet Hosszabbító rugó Z-381X Tavaszi acél Ø 8 x 50 x 285 mm / 270°

Érdeklődési képlet Hosszabbító rugó Z-381X

Hasonló hosszabbító rugók a Hosszabbító rugó Z-381X Tavaszi acél Ø 8 x 50 x 285 mm / 270°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
Z-381X	EN 10270-1	8	50	285	2515	394,18	109,18	20,296	100,0 \| 100,0 \| 100,0 \| 100,0

Hasonló fémrugók száma: 1

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
Z-279X	50	292	2,596	EN 10270-1	921,2	616,06	324,06	45,4 \| 88,8 \| 35,2 \| 12,3
Z-308X	60	296	3,071	EN 10270-1	1122	635,36	339,36	46,3 \| 86,1 \| 38,4 \| 14,4
Z-278X	50	254	3,134	EN 10270-1	921,2	522,4	268,4	46,5 \| 86,0 \| 38,7 \| 14,9
Z-250X	40	288	3,177	EN 10270-1	873,5	539,38	251,38	44,9 \| 80,5 \| 39,1 \| 15,1
Z-277X	50	222	3,812	EN 10270-1	921,2	442,68	220,68	47,8 \| 82,2 \| 43,1 \| 18,1
Z-316X	50	324	4,719	EN 10270-1	1331	580,76	256,76	53,0 \| 88,9 \| 47,7 \| 22,5
Z-286X	40	277	5,571	EN 10270-1	1134	459,05	182,05	53,9 \| 82,0 \| 52,5 \| 27,0
Z-315X	50	280	5,698	EN 10270-1	1331	492,65	212,65	57,2 \| 92,3 \| 52,1 \| 27,2
Z-344X	60	276	5,921	EN 10270-1	1489	505,57	229,57	56,9 \| 89,2 \| 53,4 \| 28,2
Z-314X	50	242	6,93	EN 10270-1	1331	416,85	174,85	59,5 \| 87,9 \| 57,7 \| 33,0
Z-353X	50	351	7,55	EN 10270-1	1763	558,09	207,09	62,6 \| 89,6 \| 61,4 \| 37,0
Z-352X	50	302	9,116	EN 10270-1	1763	473,52	171,52	68,5 \| 94,0 \| 66,9 \| 44,6
Z-351X	50	260	11,086	EN 10270-1	1763	401,02	141,02	73,6 \| 92,9 \| 73,8 \| 54,3
Z-382X	50	333	16,688	EN 10270-1	2515	465,78	132,78	89,5 \| 95,2 \| 91,1 \| 82,2
Z-381X	50	285	20,296	EN 10270-1	2515	394,18	109,18	100,0 \| 100,0 \| 100,0 \| 100,0
Z-380HX	50	227	27,14	EN 10270-1	2515	308	81	84,8 \| 93,2 \| 87,1 \| 74,2

Hasonló fémrugók száma: 15

Vámtarifaszám: 73202085; Hosszabbító rugó Z-381X

Származási ország: DE, German; Hosszabbító rugó Z-381X
