Hosszabbító rugó Z-380HX Tavaszi acél Ø 8 x 50 x 227 mm / 270°

árlépcsők - Hosszabbító rugó Z-380HX

mennyiség	egységár (EUR)
1	44,4600 EUR
2	35,8800 EUR
3	35,4200 EUR
7	32,5900 EUR
17	32,5900 EUR
37	32,5900 EUR
75	32,5900 EUR
125	32,5900 EUR
175	32,5900 EUR
250	32,5900 EUR
350	32,5900 EUR

Hosszabbító rugó Vétel

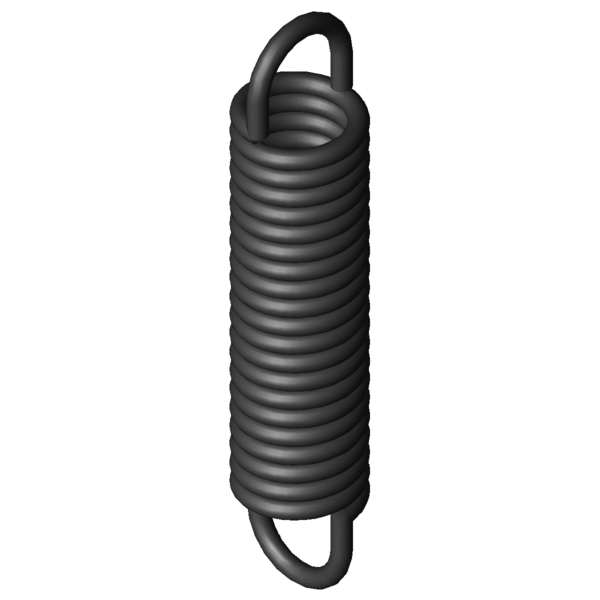

Termékkép Hosszabbító rugó Z-380HX

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó Z-380HX

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	270	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	8	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	50	mm	Tekervény külső átmérője
Dh	63	mm	Legkisebb hüvelyátmérő
L0	227	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	174	mm	A terheletlen, előfeszített rugótest hossza
Ln	308	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	81	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	2515	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	27,5	mm	A húzószem belső síkjának távolsága a rugótesttől
R	27,14	N/mm	Rugóarány
F0	300	N	Belső előfeszítő erő
Fntol	173	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	2,5	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,6	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	24	fok	A húzószemek állásának tűréshatára
Gew	1179,9676	g	A termék tömege
PG	###BF	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó Z-380HX Tavaszi acél Ø 8 x 50 x 227 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó Z-380HX Tavaszi acél Ø 8 x 50 x 227 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó Z-380HX Tavaszi acél Ø 8 x 50 x 227 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó Z-380HX Tavaszi acél Ø 8 x 50 x 227 mm / 270°

erő-út-számítás Hosszabbító rugó Z-380HX

Érdeklődési képlet Hosszabbító rugó Z-380HX Tavaszi acél Ø 8 x 50 x 227 mm / 270°

Érdeklődési képlet Hosszabbító rugó Z-380HX

Hasonló hosszabbító rugók a Hosszabbító rugó Z-380HX Tavaszi acél Ø 8 x 50 x 227 mm / 270°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
Z-380HX	EN 10270-1	8	50	227	2515	308	81	27,14	100,0 \| 100,0 \| 100,0 \| 100,0

Hasonló fémrugók száma: 1

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
Z-239AX	50	172	3,36	EN 10270-1	707,9	368,3	196,3	41,9 \| 79,4 \| 34,7 \| 11,6
Z-277X	50	222	3,812	EN 10270-1	921,2	442,68	220,68	46,3 \| 88,8 \| 36,7 \| 13,4
Z-248X	40	223	4,4	EN 10270-1	873,5	404,48	181,48	45,1 \| 80,2 \| 39,7 \| 15,5
Z-276JX	50	182	5,09	EN 10270-1	921,2	347	165	47,9 \| 83,0 \| 42,9 \| 18,0
Z-315X	50	280	5,698	EN 10270-1	1331	492,65	212,65	50,8 \| 86,6 \| 45,5 \| 20,2
Z-285X	40	238	6,726	EN 10270-1	1134	388,78	150,78	51,7 \| 81,4 \| 49,4 \| 24,2
Z-314X	50	242	6,93	EN 10270-1	1331	416,85	174,85	55,0 \| 90,9 \| 49,6 \| 24,5
Z-343HX	60	226	7,91	EN 10270-1	1489	397,7	171,7	57,1 \| 90,1 \| 53,2 \| 27,9
Z-313JX	50	195	9,26	EN 10270-1	1331	325,7	130,7	59,5 \| 88,2 \| 57,4 \| 32,8
Z-351X	50	260	11,086	EN 10270-1	1763	401,02	141,02	65,2 \| 91,6 \| 63,8 \| 40,3
Z-373HX	60	240	14,3	EN 10270-1	2132	372,3	132,3	72,5 \| 92,6 \| 73,0 \| 51,9
Z-350HX	50	210	14,83	EN 10270-1	1763	315,4	105,4	73,6 \| 93,3 \| 73,5 \| 53,9
Z-321X	40	226	15,11	EN 10270-1	1632	320,8	94,8	72,2 \| 86,1 \| 75,2 \| 55,4
Z-381X	50	285	20,296	EN 10270-1	2515	394,18	109,18	84,8 \| 93,2 \| 87,1 \| 74,2
Z-380HX	50	227	27,14	EN 10270-1	2515	308	81	100,0 \| 100,0 \| 100,0 \| 100,0

Hasonló fémrugók száma: 14

Vámtarifaszám: 73202085; Hosszabbító rugó Z-380HX

Származási ország: DE, German; Hosszabbító rugó Z-380HX
