Hosszabbító rugó Z-382X Tavaszi acél Ø 8 x 50 x 333 mm / 270°

árlépcsők - Hosszabbító rugó Z-382X

mennyiség	egységár (EUR)
1	56,6900 EUR
2	45,1600 EUR
3	43,4800 EUR
7	39,3200 EUR
17	39,3200 EUR
37	39,3200 EUR
75	39,3200 EUR
125	39,3200 EUR
175	39,3200 EUR
250	39,3200 EUR
350	39,3200 EUR

Hosszabbító rugó Vétel

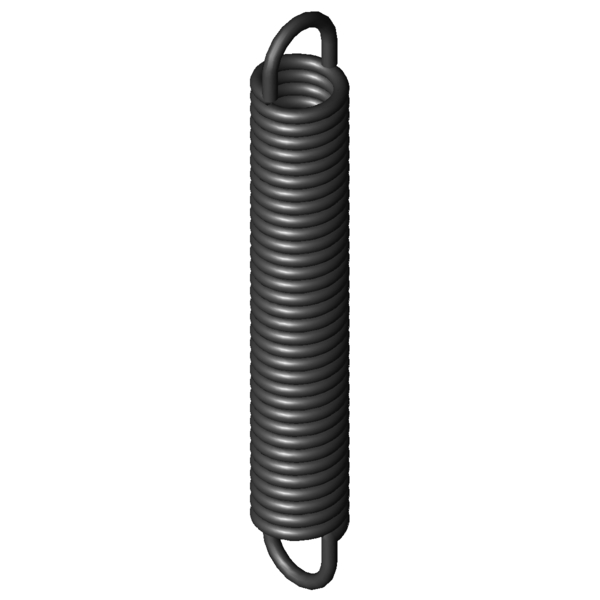

Termékkép Hosszabbító rugó Z-382X

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó Z-382X

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	270	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	8	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	50	mm	Tekervény külső átmérője
Dh	63	mm	Legkisebb hüvelyátmérő
L0	333	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	278	mm	A terheletlen, előfeszített rugótest hossza
Ln	465,78	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	132,78	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	2515	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	27,5	mm	A húzószem belső síkjának távolsága a rugótesttől
R	16,688	N/mm	Rugóarány
F0	300	N	Belső előfeszítő erő
Fntol	173,05	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	3	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,6	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	31	fok	A húzószemek állásának tűréshatára
Gew	1861,7267	g	A termék tömege
PG	###BG	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó Z-382X Tavaszi acél Ø 8 x 50 x 333 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó Z-382X Tavaszi acél Ø 8 x 50 x 333 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó Z-382X Tavaszi acél Ø 8 x 50 x 333 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó Z-382X Tavaszi acél Ø 8 x 50 x 333 mm / 270°

erő-út-számítás Hosszabbító rugó Z-382X

Érdeklődési képlet Hosszabbító rugó Z-382X Tavaszi acél Ø 8 x 50 x 333 mm / 270°

Érdeklődési képlet Hosszabbító rugó Z-382X

Hasonló hosszabbító rugók a Hosszabbító rugó Z-382X Tavaszi acél Ø 8 x 50 x 333 mm / 270°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
Z-382X	EN 10270-1	8	50	333	2515	465,78	132,78	16,688	100,0 \| 100,0 \| 100,0 \| 100,0

Hasonló fémrugók száma: 1

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
Z-281X	50	364	1,968	EN 10270-1	921,2	791,45	427,45	44,0 \| 86,7 \| 33,8 \| 11,4
Z-280X	50	326	2,263	EN 10270-1	921,2	697,78	371,78	46,0 \| 88,9 \| 36,2 \| 13,1
Z-309X	60	340	2,543	EN 10270-1	1122	749,74	409,74	46,5 \| 86,7 \| 38,5 \| 14,5
Z-279X	50	292	2,596	EN 10270-1	921,2	616,06	324,06	46,4 \| 85,5 \| 38,8 \| 15,0
Z-251X	40	323	2,763	EN 10270-1	873,5	612,02	289,02	45,4 \| 79,8 \| 40,3 \| 16,0
Z-318X	50	406	3,578	EN 10270-1	1331	744,67	338,67	51,2 \| 86,9 \| 46,1 \| 20,7
Z-317X	50	362	4,113	EN 10270-1	1331	656,57	294,57	54,4 \| 90,2 \| 49,0 \| 23,9
Z-316X	50	324	4,719	EN 10270-1	1331	580,76	256,76	57,2 \| 92,0 \| 52,3 \| 27,4
Z-315X	50	280	5,698	EN 10270-1	1331	492,65	212,65	59,4 \| 87,6 \| 57,7 \| 33,0
Z-354X	50	393	6,581	EN 10270-1	1763	630,58	237,58	64,3 \| 90,7 \| 63,0 \| 39,2
Z-353X	50	351	7,55	EN 10270-1	1763	558,09	207,09	68,7 \| 94,1 \| 67,1 \| 44,9
Z-352X	50	302	9,116	EN 10270-1	1763	473,52	171,52	73,6 \| 92,7 \| 73,8 \| 54,3
Z-351X	50	260	11,086	EN 10270-1	1763	401,02	141,02	78,9 \| 88,5 \| 82,1 \| 66,0
Z-383X	50	389	13,821	EN 10270-1	2515	549,33	160,33	89,8 \| 95,2 \| 91,4 \| 82,8
Z-382X	50	333	16,688	EN 10270-1	2515	465,78	132,78	100,0 \| 100,0 \| 100,0 \| 100,0
Z-381X	50	285	20,296	EN 10270-1	2515	394,18	109,18	89,5 \| 95,2 \| 91,1 \| 82,2

Hasonló fémrugók száma: 15

Vámtarifaszám: 73202085; Hosszabbító rugó Z-382X

Származási ország: DE, German; Hosszabbító rugó Z-382X
