Hosszabbító rugó Z-346X Tavaszi acél Ø 7 x 60 x 366 mm / 270°

árlépcsők - Hosszabbító rugó Z-346X

mennyiség	egységár (EUR)
1	39,1400 EUR
2	31,1800 EUR
3	30,5900 EUR
7	27,6100 EUR
17	27,6100 EUR
37	27,6100 EUR
75	27,6100 EUR
125	27,6100 EUR
175	27,6100 EUR
250	27,6100 EUR
350	27,6100 EUR

Hosszabbító rugó Vétel

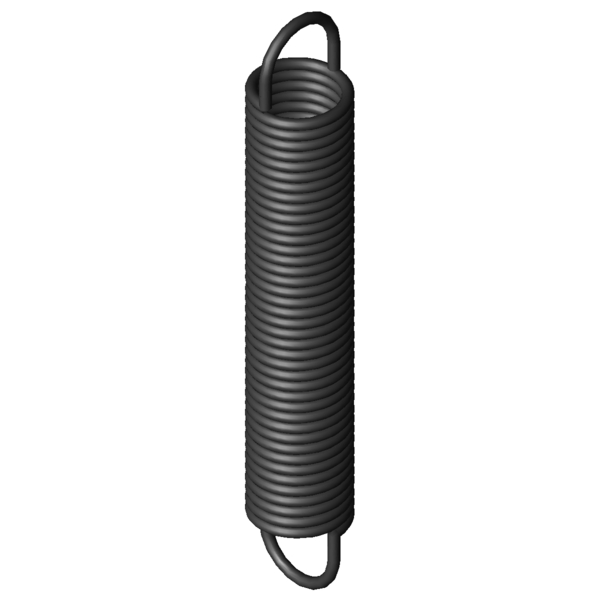

Termékkép Hosszabbító rugó Z-346X

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó Z-346X

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	270	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	7	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	60	mm	Tekervény külső átmérője
Dh	72	mm	Legkisebb hüvelyátmérő
L0	366	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	292,25	mm	A terheletlen, előfeszített rugótest hossza
Ln	703,11	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	337,11	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	1489	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	36,87	mm	A húzószem belső síkjának távolsága a rugótesttől
R	4,032	N/mm	Rugóarány
F0	130	N	Belső előfeszítő erő
Fntol	73,94	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	3	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,8	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	36	fok	A húzószemek állásának tűréshatára
Gew	2153,3726	g	A termék tömege
PG	###BE	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó Z-346X Tavaszi acél Ø 7 x 60 x 366 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó Z-346X Tavaszi acél Ø 7 x 60 x 366 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó Z-346X Tavaszi acél Ø 7 x 60 x 366 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó Z-346X Tavaszi acél Ø 7 x 60 x 366 mm / 270°

erő-út-számítás Hosszabbító rugó Z-346X

Érdeklődési képlet Hosszabbító rugó Z-346X Tavaszi acél Ø 7 x 60 x 366 mm / 270°

Érdeklődési képlet Hosszabbító rugó Z-346X

Hasonló hosszabbító rugók a Hosszabbító rugó Z-346X Tavaszi acél Ø 7 x 60 x 366 mm / 270°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
Z-346X	EN 10270-1	7	60	366	1489	703,11	337,11	4,032	100,0 \| 100,0 \| 100,0 \| 100,0

Hasonló fémrugók száma: 1

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
Z-275X	60	424	0,933	EN 10270-1	774,5	1213,76	789,76	52,6 \| 88,3 \| 47,3 \| 22,2
Z-238EX	60	289	0,94	EN 10270-1	585	883,2	594,2	51,3 \| 83,5 \| 48,0 \| 22,3
Z-274X	60	380	1,071	EN 10270-1	774,5	1067,45	687,45	55,9 \| 91,6 \| 50,5 \| 25,5
Z-245X	50	378	1,132	EN 10270-1	707,9	962,08	584,08	54,6 \| 83,9 \| 52,6 \| 27,4
Z-273X	60	342	1,232	EN 10270-1	774,5	939,92	597,92	58,1 \| 90,7 \| 54,2 \| 29,3
Z-272X	60	308	1,413	EN 10270-1	774,5	829,18	521,18	59,9 \| 87,6 \| 58,3 \| 33,6
Z-302X	70	356	1,524	EN 10270-1	968,5	962,16	606,16	62,5 \| 91,0 \| 60,3 \| 36,2
Z-311X	60	422	1,928	EN 10270-1	1122	962,46	540,46	69,4 \| 92,2 \| 68,9 \| 47,0
Z-281X	50	364	1,968	EN 10270-1	921,2	791,45	427,45	68,8 \| 87,1 \| 70,4 \| 48,8
Z-310X	60	377	2,217	EN 10270-1	1122	847,07	470,07	74,4 \| 95,7 \| 73,5 \| 54,0
Z-339X	70	382	2,401	EN 10270-1	1287	878,64	496,64	76,6 \| 93,8 \| 77,2 \| 58,7
Z-309X	60	340	2,543	EN 10270-1	1122	749,74	409,74	78,4 \| 94,3 \| 78,8 \| 62,0
Z-308X	60	296	3,071	EN 10270-1	1122	635,36	339,36	84,2 \| 90,3 \| 87,3 \| 74,9
Z-347X	60	408	3,514	EN 10270-1	1489	794,75	386,75	92,4 \| 96,6 \| 93,6 \| 87,2
Z-346X	60	366	4,032	EN 10270-1	1489	703,11	337,11	100,0 \| 100,0 \| 100,0 \| 100,0
Z-317X	50	362	4,113	EN 10270-1	1331	656,57	294,57	92,3 \| 90,7 \| 88,4 \| 97,8
Z-345X	60	318	4,868	EN 10270-1	1489	597,21	279,21	90,0 \| 95,6 \| 91,4 \| 82,8
Z-368X	70	364	5,188	EN 10270-1	1847	685,37	321,37	85,2 \| 90,9 \| 88,0 \| 76,9
Z-376X	60	404	7,283	EN 10270-1	2132	663,86	259,86	73,3 \| 92,7 \| 73,5 \| 53,8
Z-353X	50	351	7,55	EN 10270-1	1763	558,09	207,09	72,6 \| 93,1 \| 72,9 \| 51,9
Z-375X	60	348	8,793	EN 10270-1	2132	563,22	215,22	68,5 \| 94,2 \| 66,8 \| 44,6
Z-374X	60	300	10,694	EN 10270-1	2132	476,96	176,96	62,6 \| 89,8 \| 61,2 \| 36,7

Hasonló fémrugók száma: 21

Vámtarifaszám: 73202085; Hosszabbító rugó Z-346X

Származási ország: DE, German; Hosszabbító rugó Z-346X
