Hosszabbító rugó Z-376X Tavaszi acél Ø 8 x 60 x 404 mm / 270°

árlépcsők - Hosszabbító rugó Z-376X

mennyiség	egységár (EUR)
1	56,6900 EUR
2	45,1600 EUR
3	43,4800 EUR
7	39,3200 EUR
17	39,3200 EUR
37	39,3200 EUR
75	39,3200 EUR
125	39,3200 EUR
175	39,3200 EUR
250	39,3200 EUR
350	39,3200 EUR

Hosszabbító rugó Vétel

Termékkép Hosszabbító rugó Z-376X

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó Z-376X

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	270	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	8	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	60	mm	Tekervény külső átmérője
Dh	73	mm	Legkisebb hüvelyátmérő
L0	404	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	334	mm	A terheletlen, előfeszített rugótest hossza
Ln	663,86	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	259,86	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	2132	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	35	mm	A húzószem belső síkjának távolsága a rugótesttől
R	7,283	N/mm	Rugóarány
F0	240	N	Belső előfeszítő erő
Fntol	116,43	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	6,06	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,8	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	35	fok	A húzószemek állásának tűréshatára
Gew	2759,501	g	A termék tömege
PG	###BG	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó Z-376X Tavaszi acél Ø 8 x 60 x 404 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó Z-376X Tavaszi acél Ø 8 x 60 x 404 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó Z-376X Tavaszi acél Ø 8 x 60 x 404 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó Z-376X Tavaszi acél Ø 8 x 60 x 404 mm / 270°

erő-út-számítás Hosszabbító rugó Z-376X

Érdeklődési képlet Hosszabbító rugó Z-376X Tavaszi acél Ø 8 x 60 x 404 mm / 270°

Érdeklődési képlet Hosszabbító rugó Z-376X

Hasonló hosszabbító rugók a Hosszabbító rugó Z-376X Tavaszi acél Ø 8 x 60 x 404 mm / 270°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
Z-376X	EN 10270-1	8	60	404	2132	663,86	259,86	7,283	100,0 \| 100,0 \| 100,0 \| 100,0

Hasonló fémrugók száma: 1

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
Z-312X	60	472	1,678	EN 10270-1	1122	1092,9	620,9	52,5 \| 88,1 \| 47,2 \| 22,0
Z-282X	50	408	1,713	EN 10270-1	921,2	899,07	491,07	51,5 \| 83,7 \| 48,1 \| 22,9
Z-311X	60	422	1,928	EN 10270-1	1122	962,46	540,46	55,7 \| 91,5 \| 50,4 \| 25,3
Z-340X	70	424	2,093	EN 10270-1	1287	993,76	569,76	56,7 \| 89,5 \| 53,0 \| 27,5
Z-310X	60	377	2,217	EN 10270-1	1122	847,07	470,07	57,9 \| 90,7 \| 54,0 \| 29,1
Z-309X	60	340	2,543	EN 10270-1	1122	749,74	409,74	59,7 \| 87,6 \| 58,0 \| 33,4
Z-348X	60	458	3,057	EN 10270-1	1489	902,66	444,66	65,6 \| 91,9 \| 64,1 \| 40,8
Z-347X	60	408	3,514	EN 10270-1	1489	794,75	386,75	70,3 \| 95,5 \| 68,5 \| 46,9
Z-318X	50	406	3,578	EN 10270-1	1331	744,67	338,67	68,2 \| 87,2 \| 69,6 \| 47,9
Z-346X	60	366	4,032	EN 10270-1	1489	703,11	337,11	73,3 \| 92,7 \| 73,5 \| 53,8
Z-369X	70	420	4,297	EN 10270-1	1847	808,03	388,03	76,3 \| 94,0 \| 76,8 \| 58,0
Z-345X	60	318	4,868	EN 10270-1	1489	597,21	279,21	78,4 \| 88,7 \| 81,5 \| 65,0
Z-377X	60	452	6,348	EN 10270-1	2132	750,12	298,12	92,4 \| 96,5 \| 93,6 \| 87,2
Z-354X	50	393	6,581	EN 10270-1	1763	630,58	237,58	89,0 \| 89,4 \| 87,1 \| 90,4
Z-376X	60	404	7,283	EN 10270-1	2132	663,86	259,86	100,0 \| 100,0 \| 100,0 \| 100,0
Z-375X	60	348	8,793	EN 10270-1	2132	563,22	215,22	89,9 \| 95,4 \| 91,4 \| 82,8
Z-383X	50	389	13,821	EN 10270-1	2515	549,33	160,33	72,9 \| 93,2 \| 73,2 \| 52,3

Hasonló fémrugók száma: 16

Vámtarifaszám: 73202085; Hosszabbító rugó Z-376X

Származási ország: DE, German; Hosszabbító rugó Z-376X

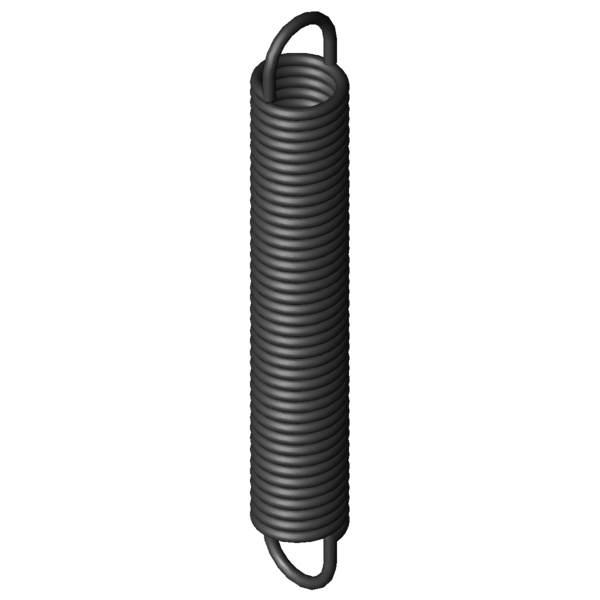

Termékkép - húzórugók Z-376X
