Hosszabbító rugó Z-377I Tavaszi acél Ø 8 x 60 x 450 mm / 180°

árlépcsők - Hosszabbító rugó Z-377I

mennyiség	egységár (EUR)
1	56,6900 EUR
2	45,1600 EUR
3	43,4800 EUR
7	39,3200 EUR
17	39,3200 EUR
37	39,3200 EUR
75	39,3200 EUR
125	39,3200 EUR
175	39,3200 EUR
250	39,3200 EUR
350	39,3200 EUR

Hosszabbító rugó Vétel

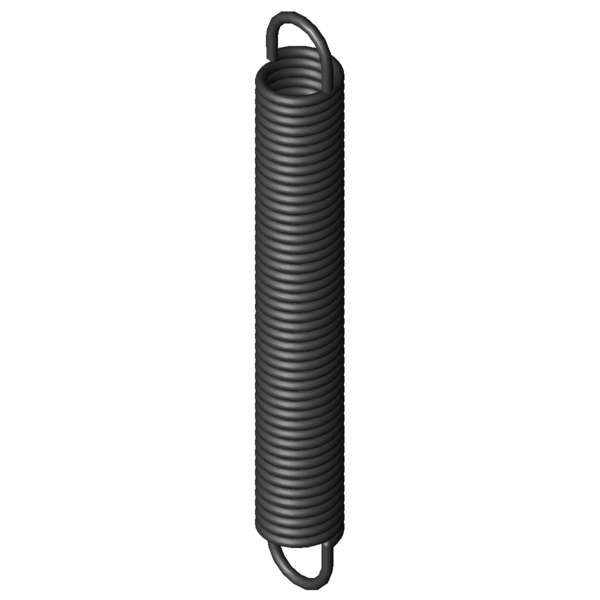

Termékkép Hosszabbító rugó Z-377I

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó Z-377I

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	180	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	8	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	60	mm	Tekervény külső átmérője
Dh	73	mm	Legkisebb hüvelyátmérő
L0	450	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	380	mm	A terheletlen, előfeszített rugótest hossza
Ln	746,53	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	296,53	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	2132	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	35	mm	A húzószem belső síkjának távolsága a rugótesttől
R	6,382	N/mm	Rugóarány
F0	240	N	Belső előfeszítő erő
Fntol	114,11	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	6,75	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,8	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	38	fok	A húzószemek állásának tűréshatára
Gew	3132,8453	g	A termék tömege
PG	###BG	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó Z-377I Tavaszi acél Ø 8 x 60 x 450 mm / 180°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó Z-377I Tavaszi acél Ø 8 x 60 x 450 mm / 180°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó Z-377I Tavaszi acél Ø 8 x 60 x 450 mm / 180°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó Z-377I Tavaszi acél Ø 8 x 60 x 450 mm / 180°

erő-út-számítás Hosszabbító rugó Z-377I

Érdeklődési képlet Hosszabbító rugó Z-377I Tavaszi acél Ø 8 x 60 x 450 mm / 180°

Érdeklődési képlet Hosszabbító rugó Z-377I

Hasonló hosszabbító rugók a Hosszabbító rugó Z-377I Tavaszi acél Ø 8 x 60 x 450 mm / 180°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
Z-377I	EN 10270-1	8	60	450	2132	746,53	296,53	6,382	100,0 \| 100,0 \| 100,0 \| 100,0

Hasonló fémrugók száma: 1

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
Z-312I	60	470	1,685	EN 10270-1	1122	1088,39	618,39	55,7 \| 91,5 \| 50,3 \| 25,2
Z-341I	70	472	1,828	EN 10270-1	1287	1124,03	652,03	56,6 \| 89,5 \| 52,9 \| 27,5
Z-311I	60	420	1,937	EN 10270-1	1122	957,95	537,95	57,9 \| 90,7 \| 53,9 \| 29,0
Z-340I	70	422	2,104	EN 10270-1	1287	988,72	566,72	59,0 \| 89,0 \| 56,3 \| 31,6
Z-310I	60	375	2,229	EN 10270-1	1122	842,56	467,56	59,6 \| 87,4 \| 58,0 \| 33,4
Z-349I	60	512	2,672	EN 10270-1	1489	1019,77	507,77	65,6 \| 91,8 \| 64,1 \| 40,8
Z-348I	60	456	3,071	EN 10270-1	1489	898,54	442,54	70,2 \| 95,4 \| 68,4 \| 46,8
Z-319I	50	454	3,127	EN 10270-1	1331	841,5	387,5	68,1 \| 87,1 \| 69,5 \| 47,8
Z-347I	60	406	3,533	EN 10270-1	1489	790,68	384,68	73,3 \| 92,6 \| 73,5 \| 53,8
Z-370I	70	466	3,765	EN 10270-1	1847	908,78	442,78	76,3 \| 94,1 \| 76,8 \| 58,0
Z-346I	60	364	4,057	EN 10270-1	1489	699,05	335,05	76,8 \| 89,5 \| 79,2 \| 61,8
Z-369I	70	418	4,323	EN 10270-1	1847	803,65	385,65	80,4 \| 92,9 \| 81,8 \| 66,6
Z-378I	60	506	5,547	EN 10270-1	2132	847,1	341,1	92,2 \| 96,3 \| 93,5 \| 86,9
Z-355I	50	440	5,75	EN 10270-1	1763	711,88	271,88	89,0 \| 89,5 \| 87,2 \| 90,2
Z-377I	60	450	6,382	EN 10270-1	2132	746,53	296,53	100,0 \| 100,0 \| 100,0 \| 100,0
Z-376I	60	402	7,328	EN 10270-1	2132	660,26	258,26	92,4 \| 96,4 \| 93,5 \| 87,1
Z-375I	60	346	8,859	EN 10270-1	2132	559,63	213,63	83,5 \| 92,3 \| 86,0 \| 72,0
Z-384I	50	435	12,112	EN 10270-1	2515	617,95	182,95	73,0 \| 93,3 \| 73,2 \| 52,3

Hasonló fémrugók száma: 17

Vámtarifaszám: 73202085; Hosszabbító rugó Z-377I

Származási ország: DE, German; Hosszabbító rugó Z-377I
