Hosszabbító rugó Z-378I Tavaszi acél Ø 8 x 60 x 506 mm / 180°

árlépcsők - Hosszabbító rugó Z-378I

mennyiség	egységár (EUR)
1	56,6900 EUR
2	45,1600 EUR
3	43,4800 EUR
7	39,3200 EUR
17	39,3200 EUR
37	39,3200 EUR
75	39,3200 EUR
125	39,3200 EUR
175	39,3200 EUR
250	39,3200 EUR
350	39,3200 EUR

Hosszabbító rugó Vétel

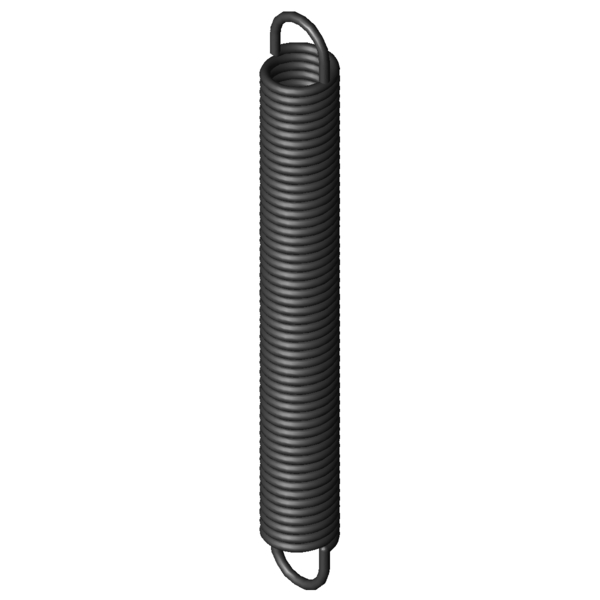

Termékkép Hosszabbító rugó Z-378I

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó Z-378I

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	180	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	8	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	60	mm	Tekervény külső átmérője
Dh	73	mm	Legkisebb hüvelyátmérő
L0	506	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	436	mm	A terheletlen, előfeszített rugótest hossza
Ln	847,1	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	341,1	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	2132	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	35	mm	A húzószem belső síkjának távolsága a rugótesttől
R	5,547	N/mm	Rugóarány
F0	240	N	Belső előfeszítő erő
Fntol	112,25	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	7,59	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,8	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	41	fok	A húzószemek állásának tűréshatára
Gew	3587,3513	g	A termék tömege
PG	###BG	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó Z-378I Tavaszi acél Ø 8 x 60 x 506 mm / 180°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó Z-378I Tavaszi acél Ø 8 x 60 x 506 mm / 180°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó Z-378I Tavaszi acél Ø 8 x 60 x 506 mm / 180°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó Z-378I Tavaszi acél Ø 8 x 60 x 506 mm / 180°

erő-út-számítás Hosszabbító rugó Z-378I

Érdeklődési képlet Hosszabbító rugó Z-378I Tavaszi acél Ø 8 x 60 x 506 mm / 180°

Érdeklődési képlet Hosszabbító rugó Z-378I

Hasonló hosszabbító rugók a Hosszabbító rugó Z-378I Tavaszi acél Ø 8 x 60 x 506 mm / 180°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
Z-378I	EN 10270-1	8	60	506	2132	847,1	341,1	5,547	100,0 \| 100,0 \| 100,0 \| 100,0

Hasonló fémrugók száma: 1

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
Z-311I	60	420	1,937	EN 10270-1	1122	957,95	537,95	65,9 \| 88,0 \| 66,2 \| 43,5
Z-310I	60	375	2,229	EN 10270-1	1122	842,56	467,56	68,8 \| 84,7 \| 71,6 \| 50,1
Z-350I	60	568	2,364	EN 10270-1	1489	1142,96	574,96	66,1 \| 92,2 \| 64,6 \| 41,4
Z-349I	60	512	2,672	EN 10270-1	1489	1019,77	507,77	70,3 \| 95,4 \| 68,5 \| 46,9
Z-320I	50	504	2,767	EN 10270-1	1331	941,91	437,91	68,7 \| 87,2 \| 70,2 \| 48,6
Z-348I	60	456	3,071	EN 10270-1	1489	898,54	442,54	80,8 \| 88,3 \| 83,9 \| 70,3
Z-319I	50	454	3,127	EN 10270-1	1331	841,5	387,5	71,4 \| 83,9 \| 75,2 \| 55,0
Z-371I	70	522	3,273	EN 10270-1	1847	1031,44	509,44	85,6 \| 93,4 \| 87,9 \| 75,7
Z-347I	60	406	3,533	EN 10270-1	1489	790,68	384,68	87,0 \| 90,1 \| 90,2 \| 80,8
Z-370I	70	466	3,765	EN 10270-1	1847	908,78	442,78	92,4 \| 96,6 \| 93,5 \| 87,1
Z-380I	60	634	4,27	EN 10270-1	2132	1077,19	443,19	86,2 \| 93,3 \| 88,5 \| 77,0
Z-357I	50	552	4,427	EN 10270-1	1763	905,2	353,2	85,7 \| 87,5 \| 89,6 \| 79,9
Z-379I	60	570	4,826	EN 10270-1	2132	962,18	392,18	92,2 \| 96,3 \| 93,5 \| 87,0
Z-356I	50	496	5,002	EN 10270-1	1763	808,54	312,54	89,0 \| 89,6 \| 87,2 \| 90,2
Z-378I	60	506	5,547	EN 10270-1	2132	847,1	341,1	100,0 \| 100,0 \| 100,0 \| 100,0
Z-377I	60	450	6,382	EN 10270-1	2132	746,53	296,53	80,4 \| 92,9 \| 81,8 \| 66,6
Z-376I	60	402	7,328	EN 10270-1	2132	660,26	258,26	76,3 \| 94,0 \| 76,8 \| 58,0
Z-386I	50	555	9,158	EN 10270-1	2515	796,96	241,96	76,5 \| 91,5 \| 77,9 \| 60,1
Z-385I	50	491	10,528	EN 10270-1	2515	701,49	210,49	73,0 \| 93,5 \| 73,2 \| 52,3

Hasonló fémrugók száma: 18

Vámtarifaszám: 73202085; Hosszabbító rugó Z-378I

Származási ország: DE, German; Hosszabbító rugó Z-378I
