Hosszabbító rugó Z-379X Tavaszi acél Ø 8 x 60 x 572 mm / 270°

árlépcsők - Hosszabbító rugó Z-379X

mennyiség	egységár (EUR)
1	56,6900 EUR
2	45,1600 EUR
3	43,4800 EUR
7	39,3200 EUR
17	39,3200 EUR
37	39,3200 EUR
75	39,3200 EUR
125	39,3200 EUR
175	39,3200 EUR
250	39,3200 EUR
350	39,3200 EUR

Hosszabbító rugó Vétel

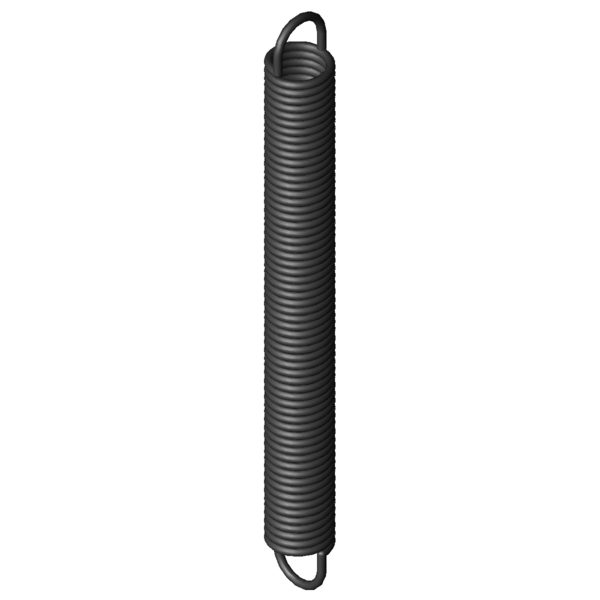

Termékkép Hosszabbító rugó Z-379X

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó Z-379X

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	270	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	8	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	60	mm	Tekervény külső átmérője
Dh	73	mm	Legkisebb hüvelyátmérő
L0	572	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	502	mm	A terheletlen, előfeszített rugótest hossza
Ln	965,77	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	393,77	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	2132	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	35	mm	A húzószem belső síkjának távolsága a rugótesttől
R	4,806	N/mm	Rugóarány
F0	240	N	Belső előfeszítő erő
Fntol	111,01	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	8,58	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,8	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	44	fok	A húzószemek állásának tűréshatára
Gew	4123,0192	g	A termék tömege
PG	###BG	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó Z-379X Tavaszi acél Ø 8 x 60 x 572 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó Z-379X Tavaszi acél Ø 8 x 60 x 572 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó Z-379X Tavaszi acél Ø 8 x 60 x 572 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó Z-379X Tavaszi acél Ø 8 x 60 x 572 mm / 270°

erő-út-számítás Hosszabbító rugó Z-379X

Érdeklődési képlet Hosszabbító rugó Z-379X Tavaszi acél Ø 8 x 60 x 572 mm / 270°

Érdeklődési képlet Hosszabbító rugó Z-379X

Hasonló hosszabbító rugók a Hosszabbító rugó Z-379X Tavaszi acél Ø 8 x 60 x 572 mm / 270°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
Z-379X	EN 10270-1	8	60	572	2132	965,77	393,77	4,806	71,8 \| 91,1 \| 73,0 \| 51,4

Hasonló fémrugók száma: 1

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
Z-313X	60	522	1,486	EN 10270-1	1122	1223,34	701,34	72,3 \| 81,5 \| 77,7 \| 57,5
Z-342X	70	530	1,584	EN 10270-1	1287	1282,58	752,58	76,7 \| 89,6 \| 79,0 \| 61,5
Z-312X	60	472	1,678	EN 10270-1	1122	1092,9	620,9	73,7 \| 79,0 \| 77,1 \| 65,0
Z-311X	60	422	1,928	EN 10270-1	1122	962,46	540,46	61,8 \| 84,2 \| 62,7 \| 38,3
Z-350X	60	570	2,356	EN 10270-1	1489	1146,9	576,9	87,8 \| 86,9 \| 83,7 \| 92,8
Z-373X	70	652	2,51	EN 10270-1	1847	1316,17	664,17	100,0 \| 100,0 \| 100,0 \| 100,0
Z-349X	60	514	2,661	EN 10270-1	1489	1024,84	510,84	86,1 \| 84,0 \| 78,8 \| 95,4
Z-320X	50	506	2,757	EN 10270-1	1331	945,49	439,49	71,8 \| 83,5 \| 76,0 \| 55,9
Z-372X	70	588	2,835	EN 10270-1	1847	1175,99	587,99	93,2 \| 96,7 \| 94,3 \| 88,5
Z-348X	60	458	3,057	EN 10270-1	1489	902,66	444,66	76,7 \| 89,2 \| 79,2 \| 61,8
Z-371X	70	524	3,257	EN 10270-1	1847	1035,82	511,82	86,3 \| 93,5 \| 88,5 \| 77,1
Z-347X	60	408	3,514	EN 10270-1	1489	794,75	386,75	80,5 \| 86,3 \| 84,0 \| 71,1
Z-380X	60	636	4,255	EN 10270-1	2132	1080,79	444,79	76,4 \| 94,4 \| 76,8 \| 58,0
Z-357X	50	554	4,411	EN 10270-1	1763	908,47	354,47	89,1 \| 89,2 \| 86,4 \| 91,9
Z-379X	60	572	4,806	EN 10270-1	2132	965,77	393,77	71,8 \| 91,1 \| 73,0 \| 51,4
Z-356X	50	498	4,982	EN 10270-1	1763	811,81	313,81	87,8 \| 86,0 \| 81,2 \| 96,4
Z-378X	60	508	5,521	EN 10270-1	2132	850,7	342,7	67,2 \| 87,9 \| 69,1 \| 44,7
Z-377X	60	452	6,348	EN 10270-1	2132	750,12	298,12	85,5 \| 93,0 \| 87,9 \| 75,7
Z-376X	60	404	7,283	EN 10270-1	2132	663,86	259,86	79,7 \| 90,2 \| 83,0 \| 66,0
Z-387X	50	621	8,075	EN 10270-1	2515	895,42	274,42	58,9 \| 88,9 \| 57,4 \| 30,3
Z-386X	50	557	9,121	EN 10270-1	2515	799,95	242,95	55,8 \| 85,6 \| 55,0 \| 26,9
Z-385X	50	493	10,479	EN 10270-1	2515	704,47	211,47	68,2 \| 89,8 \| 69,2 \| 45,5

Hasonló fémrugók száma: 21

Vámtarifaszám: 73202085; Hosszabbító rugó Z-379X

Származási ország: DE, German; Hosszabbító rugó Z-379X
